STIHL HLA 56 - onderdeeltekening
Ben je op zoek naar onderdelen voor de HLA 56? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.
Handleiding
Uitrusting

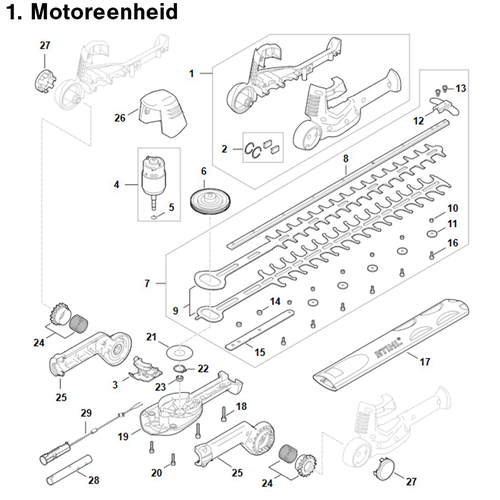

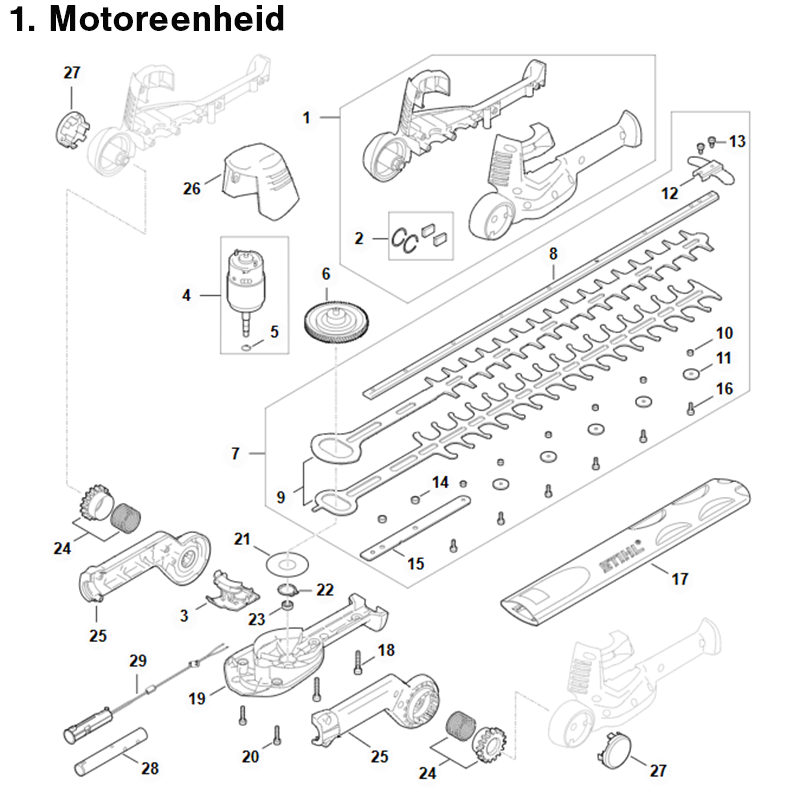

1. Motoreenheid
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Carter - HA01 600 0801
2. Set filters - HA01 007 3400
3. Lagerplaat - HA01 642 4700
4. Elektromotor - HA01 600 0203
5. Borgring 9x1 - 9455 621 0750
6. Excenter - HA01 640 1600
7. Heggenschaar 450 mm / 18" - HA01 710 5900
8. Geleider - 4521 713 6700
9. Losse heggenschaarmessen, 45 cm
10. Glijstuk - 4521 648 6700
11. Ring - 9298 003 3540
12. Zaagbladbeschermer - 4818 792 9000
13. Cilinderkopbout IS-D4x8 - 9075 478 0630
14. Glijstuk - 4521 648 6701
15. Versterking - HA01 711 4800
16. Cilinderkopbout IS-D4x15 - 9075 478 3015
17. Mesbeschermer 500 mm / 20" - 0000 792 9600
18. Cilinderkopbout IS-D5x28 - 9075 478 4175
19. Deksel aandrijving - HA01 640 5801
20. Cilinderkopbout IS-P5x18 - 9074 477 4132
21. Aanloopring - 4521 642 8700
22. Borgring 20x1,2 - 9455 621 2150
23. Kogellager 607-2Z - 9503 003 9371
24. Arrêteersegment - HA01 708 6200
25. Kogelkommen - HA01 820 1700
26. Afdekkap - HA01 433 1600
27. Drukknop - HA01 763 6600
28. Maaiboom - HA01 711 0200
29. Kabelboom - HA01 440 3002

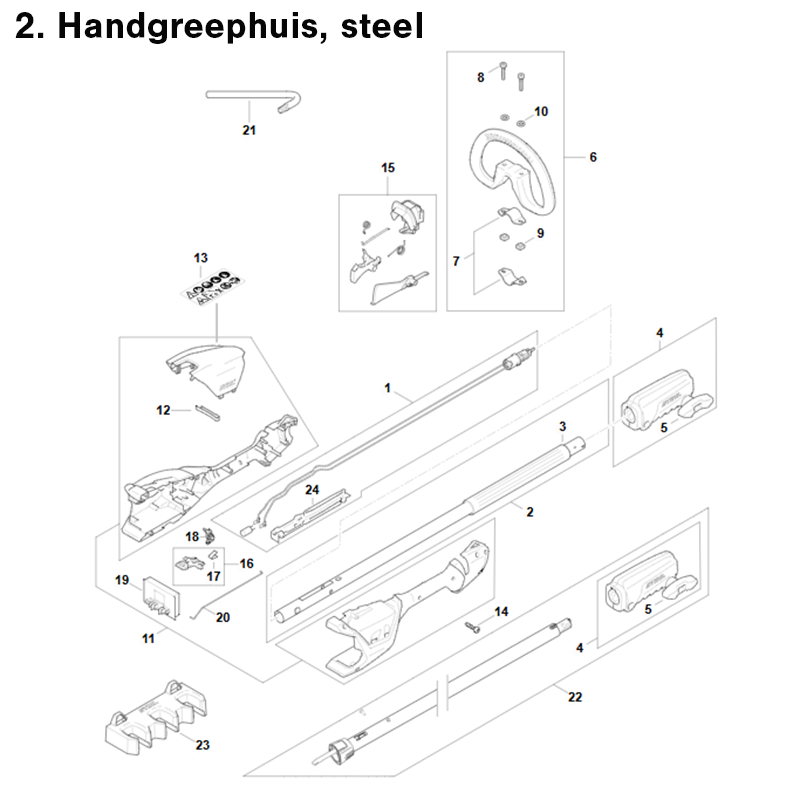

2. Handgreephuis, Steel
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Kabelboom - HA01 440 3001
2. Steel - HA01 710 7101
3. Handvatrubber 270 mm - 4230 791 2001
4. Koppelingsmof - HA01 160 0700
5. Knevelbout - HA01 790 7501
6. Beugelhandgreep - 4180 790 3406
7. Beugel - 4123 791 7400
8. Cilinderbout IS M6x30 - 9022 341 1370
9. Vierkante moer M6 - 9222 068 0900
10. Ring 6,4 - 9291 021 0140
11. Handgreephuis - HA01 790 1000
12. Veer - 4522 791 3100
13. Waarschuwingssticker - 0000 967 7379
14. cilinderbout IS P4x16 - 9074 478 3025
15. Set bedieningselementen - HA01 007 3800
16. Blokkeerhendel - 4522 430 9800
17. Veer - 0000 997 2201
18. Hefboom - HA01 430 6400
19. Elektronisch moduul - 4521 430 1411
20. Stang - HA01 182 4900
21. Schroevendraaier T27x15x75 - 0812 370 1004
23. Muurhouder - HA01 501 2100
24. Kabelhouder - HA01 448 1200
