STIHL HSA 140 R - onderdeeltekening

Ben je op zoek naar onderdelen voor de HSA 140 R? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.

Handleiding

HSA 140 R REPARATIE HANDLEIDING

Uitrusting

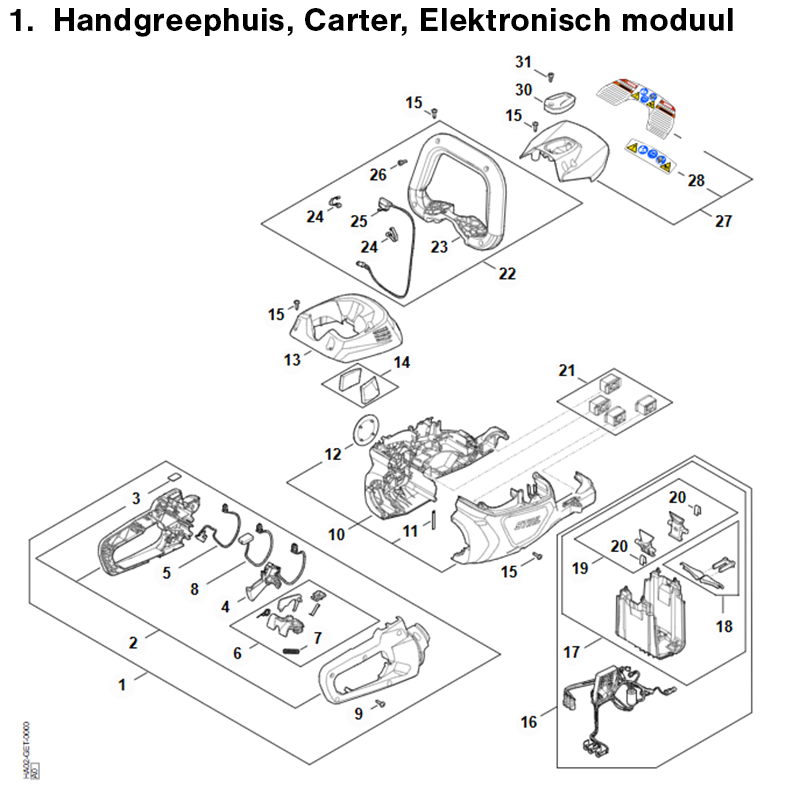

 1. Handgreephuis, Carter, Elektronisch moduul

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Bedieningshandgreep - HA02 790 1300
2. Handgreepkom - HA02 790 0601
3. Sticker - BA06 432 8300
4. Schakelhefboom - HA02 430 2100
6. Set bedieningselementen - HA02 007 3800
7. Drukveer - 0000 997 0724
8. Elektronisch moduul - HA02 430 1401
9. Cilinderkopbout IS-P4x16 - 9074 477 3025
10. Carter HSA 140 - HA02 600 0801
11. Veer - HA02 791 3101
12. Typeplaatje HSA 140 R - HA02 967 1500
13. Afdekkap - HA02 602 0400
14. Filter - HA02 084 2600
16. Elektronisch moduul - HA02 430 1402
17. Accuschacht - HA02 400 9400
18. Verenset - HA02 007 1001
19. Blokkeerhendel - HA02 430 9800
20. Veer - 0000 997 2201
21. Set rubbers - HA02 007 4900
22. Beugelhandgreep - HA02 790 1200
23. Schakelbeugel - 4869 798 1600
24. Contactveer - 4242 442 1600
25. Schakelaar - HA02 430 0501
26. Cilinderkopbout IS-P4x14 - 9074 478 3005
27. Handbeschermer EU - HA02 790 9100
28. Waarschuwingssticker HSA 140 - HA02 967 7200
30. Deksel - FA01 820 8000
31. Gehard staal, met Delta PT-schroefdraad - 9074 477 2980

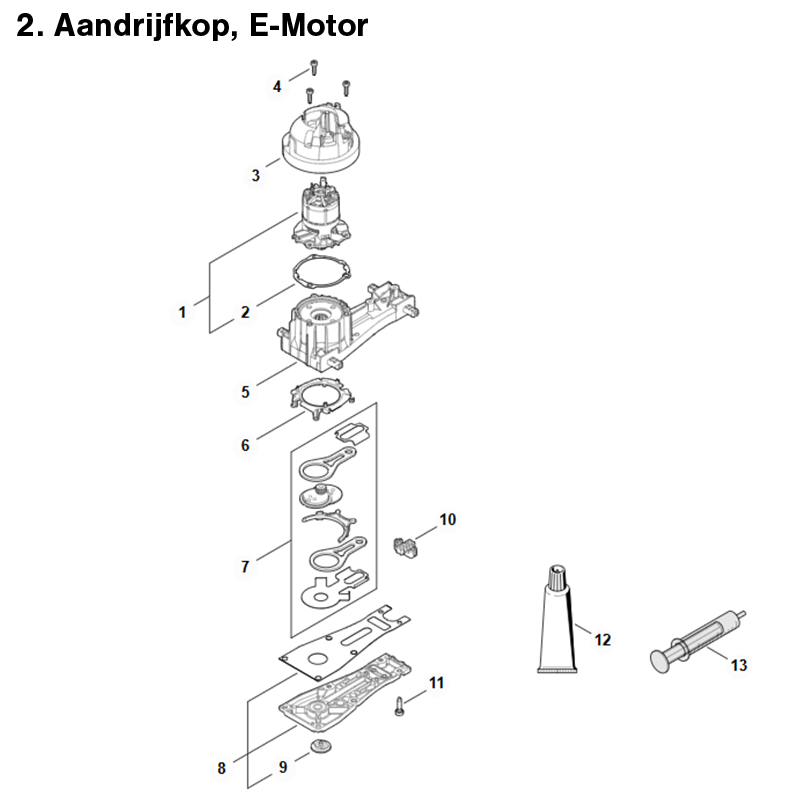

2. Aandrijfkop, E-motor

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Elektromotor - HA02 600 0204
2. Pakking - HA02 649 0302
3. Luchtgeleidekap - HA02 080 0901
4. Cilinderkopbout IS-D4x16 - 9075 478 3016
5. Planetair tandwielstelsel - HA02 640 0700
6. Deksel - HA02 641 0900
7. Set drijfstangen - HA02 760 7100
8. Deksel aandrijving R - HA02 640 5802
9. Afsluitknop - HA02 630 0800
10. Pakking - 4237 649 0304
11. Cilinderkopbout IS-D5x20 - 9075 478 4136
12. Multipurposevet (tube 80 g) - 0781 120 1109
13. Hogedrukpomp - 0000 890 2500

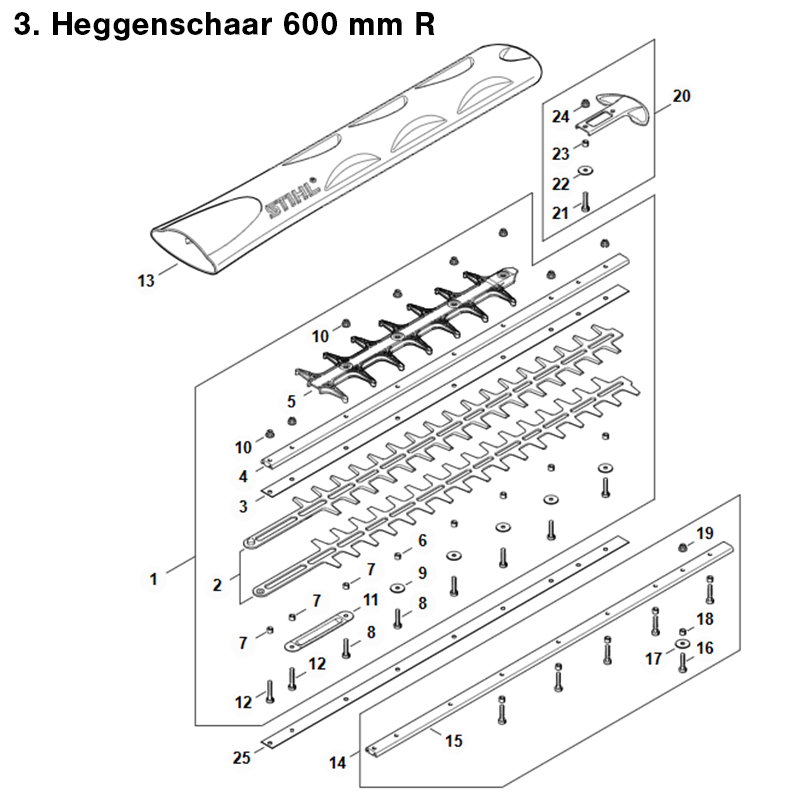

3. Heggenschaar 600 mm R

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Heggenschaar R - 4869 710 5903
2. Mes 600 mm / 24" R - 4237 710 6053
3. Mesgeleideplaat 600 mm / 24" R - 4237 713 2203
4. Geleider 600 mm / 24" R - 4237 641 4600
5. Mesbalkbeschermer R - 4869 740 9501
6. Huls 8 x 5,62 mm - 4237 641 4901
7. Huls 5,57 mm - 4237 711 2501
8. Cilinderkopbout IS-M5x25 - 9022 371 1050
9. Ring - 4237 958 0500
10. Zeskantmoer M5-10 - 9216 263 0710
11. Versterking - 4237 711 4800
12. Cilinderkopbout IS-M5x30 - 9022 341 1070
13. Mesbeschermer 600 mm / 24" - 4237 790 9208
14. Afstelset instelbare messpeling 600 mm - 4237 007 1008
15. Geleider 600 mm / 24" R - 4237 740 6504
16. Cilinderkopbout IS-M5x25 - 4237 716 0400
17. Ring - 4237 958 0500
18. Huls 8 x 4,5 mm - 4237 641 4902
19. Zeskantmoer M5-10 - 9216 263 0710
20. Zaagbladbeschermer - 4237 790 9802
21. Cilinderkopbout IS-M5x25 - 9022 371 1050
22. Ring - 4237 958 0500
23. Huls 8 x 5,62 mm - 4237 641 4901
24. Zeskantmoer M5-10 - 9216 263 0710
25. Afdekplaat - 4237 717 3105

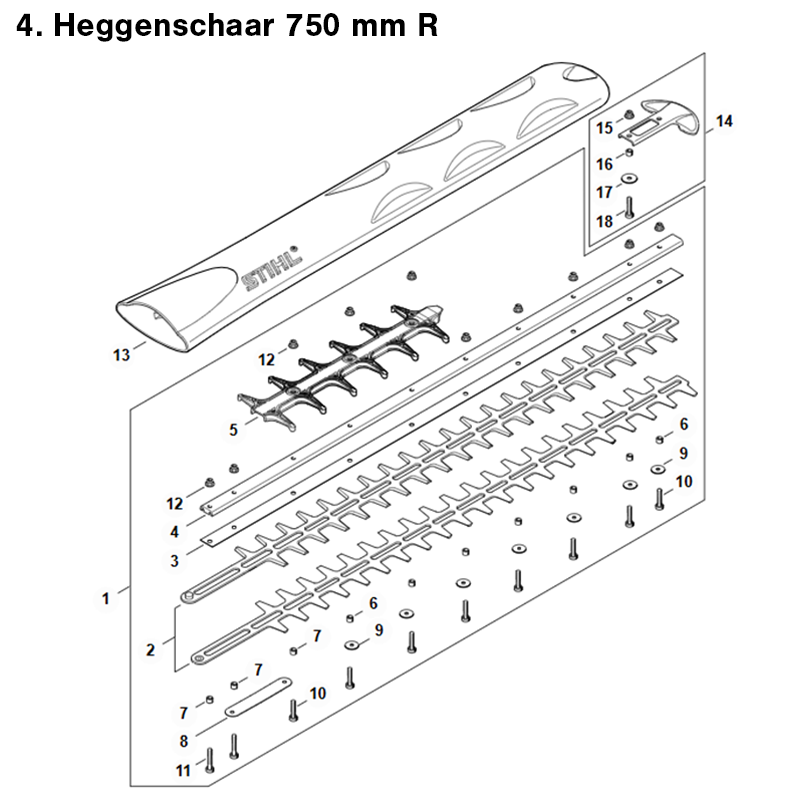

4. Heggenschaar 750 mm R

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Heggenschaar 750 mm /30" RD - HA02 710 5902
2. Mes 750 mm / 30" R - 4237 710 6054
3. Mesgeleideplaat 750 mm/30" R - 4237 713 2204
4. Geleider 750 mm / 30" R - 4237 641 4604
5. Mesbalkbeschermer R - 4869 740 9501
6. Huls 8 x 5,62 mm - 4237 641 4901
7. Huls 5,57 mm - 4237 711 2501
9. Ring - 4237 958 0500
10. Cilinderkopbout IS-M5x25 - 9022 371 1050
11. Cilinderkopbout IS-M5x30 - 9022 341 1070
12. Zeskantmoer M5-10 - 9216 263 0710
13. Mesbeschermer 750 mm / 30" - 4237 790 9207
14. Zaagbladbeschermer - 4237 790 9802

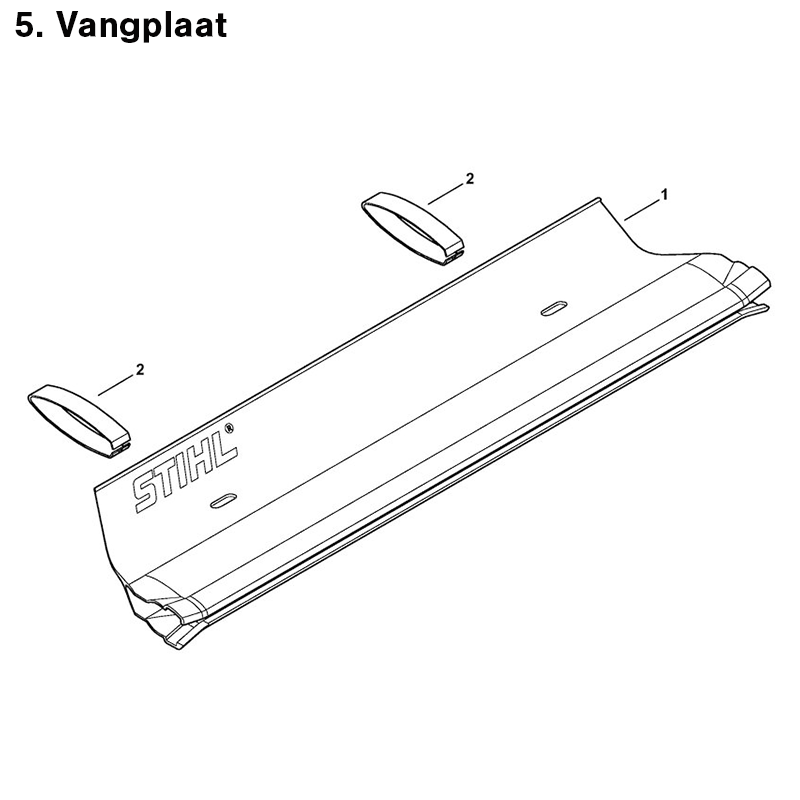

5. Vangplaat

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Vangplaat 600mm/24" - HA02 740 3300
2. Klem - HA02 748 0400

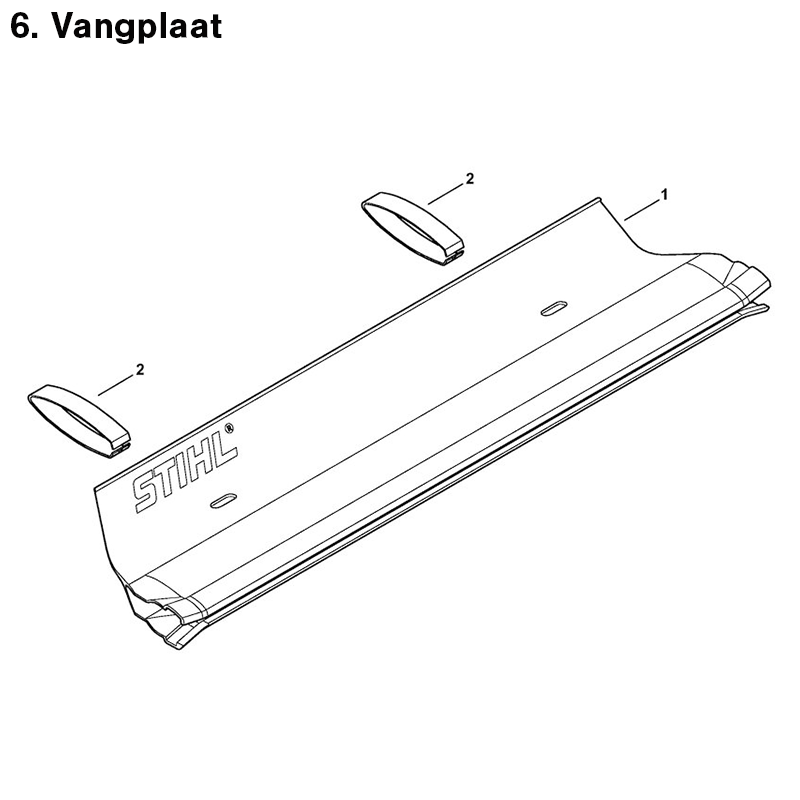

6. Vangplaat

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Vangplaat 750mm/30" - HA02 740 3302
2. Klem - HA02 748 0400
