STIHL HSA 66 - onderdeeltekening

Ben je op zoek naar onderdelen voor de HSA 66? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.

Handleiding

HSA 66 REPARATIE HANDLEIDING

Uitrusting

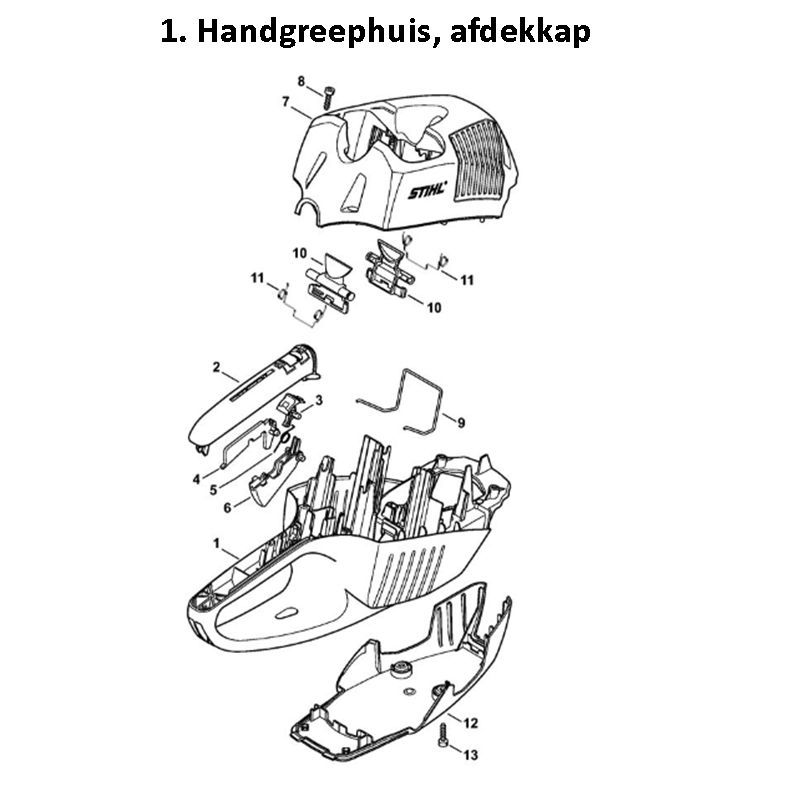

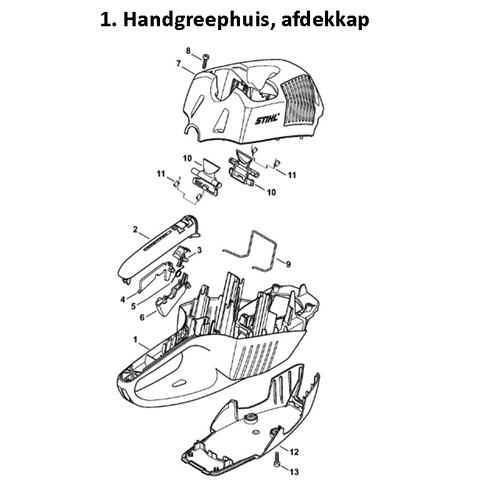

 1. Handgreephuis, afdekkap

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1.Handgreephuis - 4851 791 1002
2. Handgreepkom - 4851 791 0601
3. Arrêteerhendel - 4851 435 2800
4. Schakelhendelblokkering - 4851 435 6300
5. Knieveer - 4851 435 2100
6. Schakelhefboom - 4851 435 2401
7. Afdekkap HSA 66 - 4851 600 3502
8. Cilinderkopbout IS-P5x18 - 9074 477 4132
9. Veer - 4851 791 3100
10. Blokkeerhefboom - 4851 430 9800
11. Artikel niet beschikbaar.
12. Deksel aandrijving - 4851 641 0400
13. Cilinderkopbout IS-P5x18 - 9074 477 4132

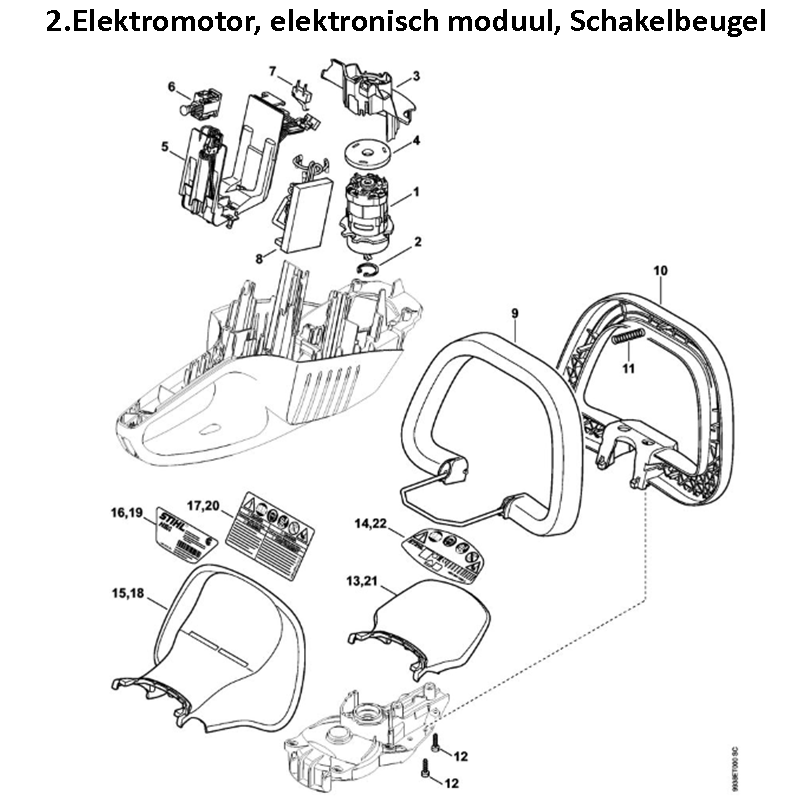

2. Elektromotor, elektronisch moduul, Schakelbeugel

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. E-Motor - 4851 600 0206
2. Borgring 9x1 - 9455 621 0750
3. Luchtgeleiding - 4851 602 2201
4. Filter - 4851 084 2600
5. Contactplaat - 4851 400 0600
6. Schakelaar - 4851 430 0502
7. Schakelaar - 1250 430 0500
8. Elektronisch moduul - 4851 430 1405
9. Schakelbeugel - 4851 790 8701
10. Beugelhandgreep - 4851 791 2300
11. Drukveer - 6460 716 2400
12. Cilinderkopbout IS-P4x14 - 9074 478 3005
13. Handbeschermers - 4851 790 9105
14. Typeplaatje - 4851 967 1809
15. Artikel niet beschikbaar.
16. Artikel niet beschikbaar.
17. Artikel niet beschikbaar.
18. Artikel niet beschikbaar.
21. Artikel niet beschikbaar.
22. Artikel niet beschikbaar.

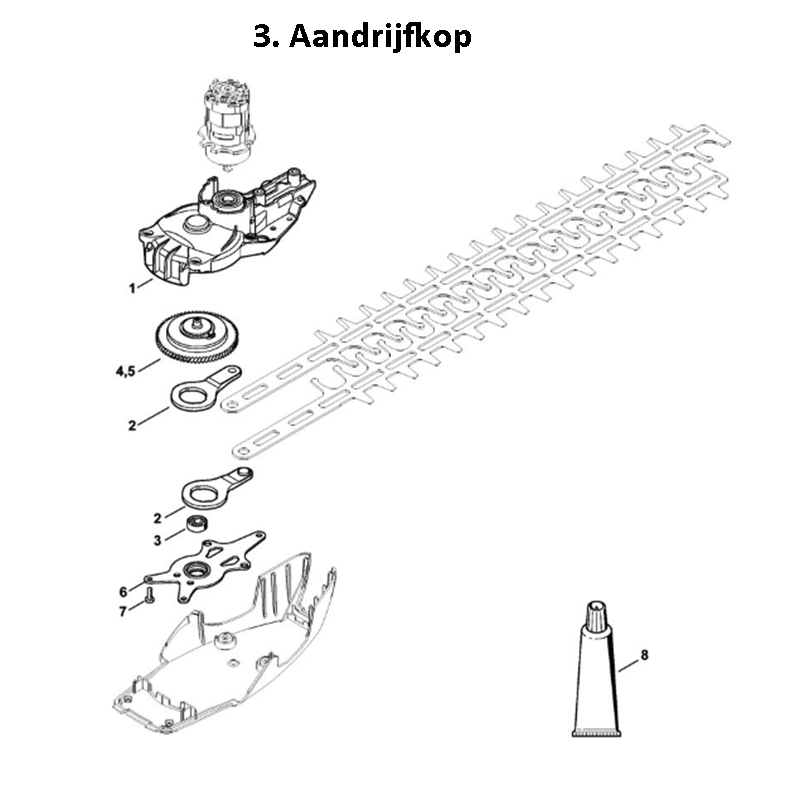

3. Aandrijfkop

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Aandrijfhuis - 4851 640 0501
2. Drijfstang - 6460 642 6510
3. Kogellager 607-2Z - 9503 003 9371
4. Excenter - 4851 640 1602
5. Artikel niet beschikbaar.
6. Lagerplaat - 4851 640 8400
7. Cilinderkopbout IS-D4x12 - 9075 478 2995
8.

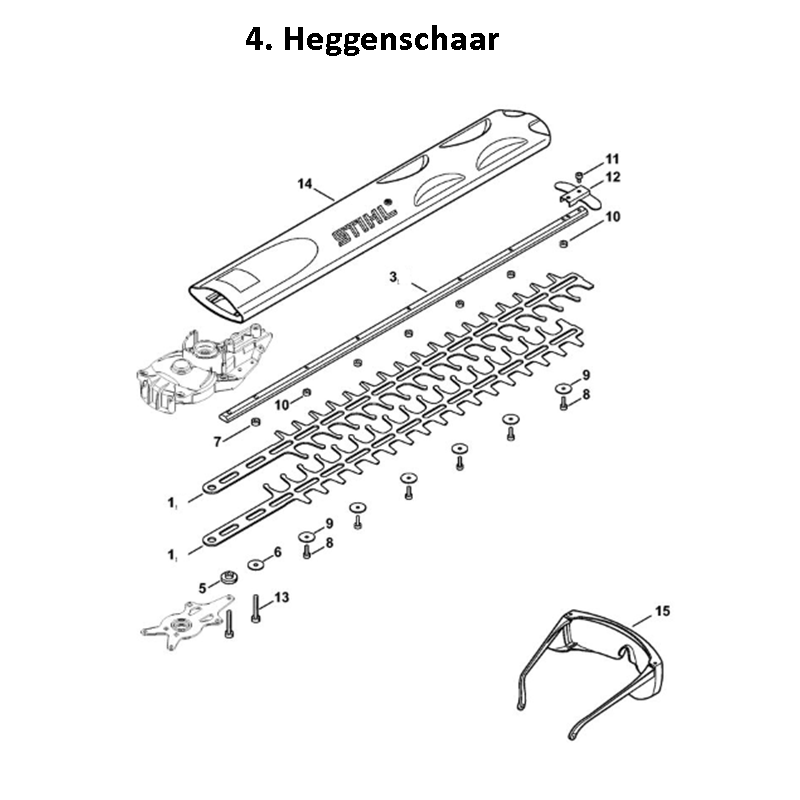

4. Heggenschaar

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
21.
22.
