STIHL HSE 61 - onderdeeltekening

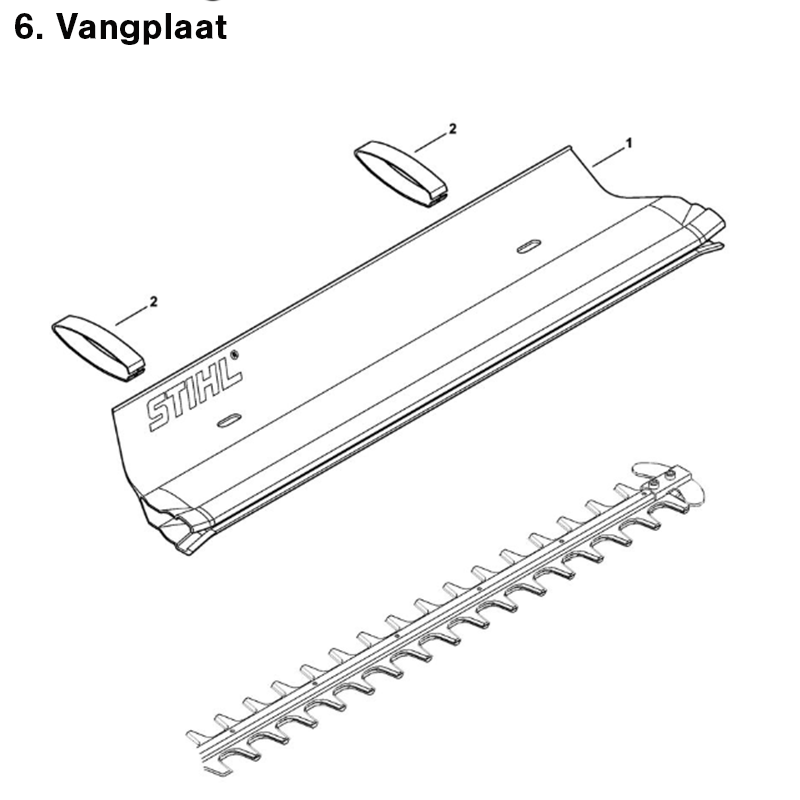

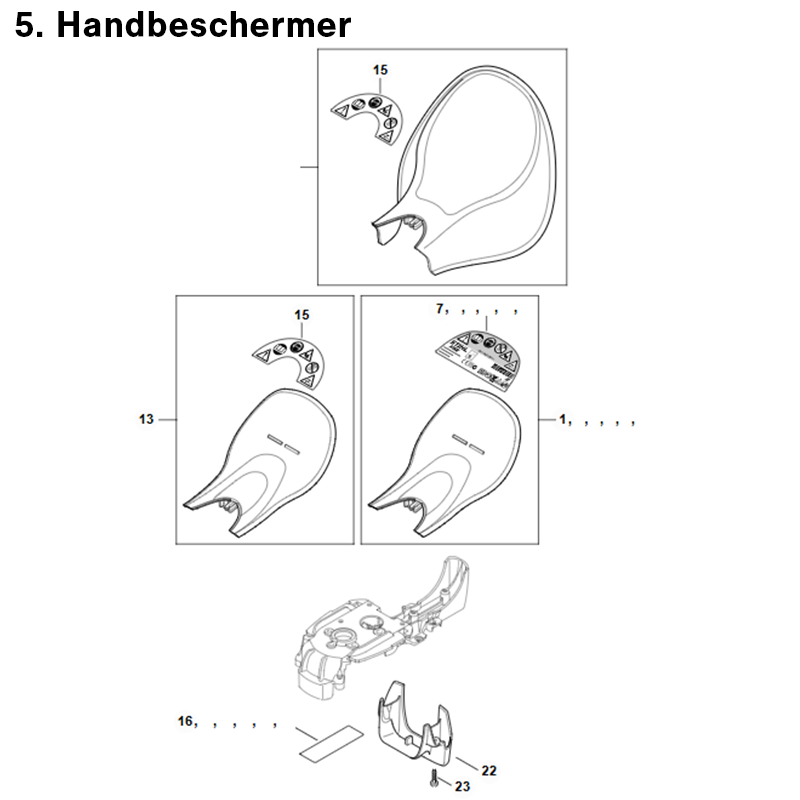

Ben je op zoek naar onderdelen voor de HSE 61? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.
Handleiding
Uitrusting
1. Carter
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Carter - 4812 600 0814
2. Motorbehuizing - 6460 602 1210
3. Moer 40x2,5x5 - 9286 929 0030
4. Afdekkap - 4812 790 5101
5. Kap - 4812 791 9202
6. Handgreepkom - 4812 790 0602
7. Arrêteersegment - 4812 792 1800
8. Schuif - 4812 792 7001
9. Drukveer - 4812 716 2404
10. Snijbout P4x16 - 9104 003 8736
11. Snijbout P4x16 - 9104 003 8736
12. Beugelhandgreep - 4812 790 1200
13. Pen - 6460 791 6000
14. Drukveer - 6460 716 2400
15. Handgreepkom - 4812 790 0604
16. Schuif - 4812 792 7000
17. Snijbout P4x12 - 9104 003 8731
18. Beugelhandgreep - 6460 790 1200
19. Carter - 4812 600 0804
2. Aandrijfkop HSE 61
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Transmissiehuis - 6460 641 0306
2. Steunplaat - 6460 642 5100
3. Stuurschijf - 6460 711 7900
4. Kogellager 627-2Z - 9503 003 9450
5. Borgring 12x1 - 9455 621 1130
6. Meenemer - 6460 162 3200
7. Naaldrol 4x10 - 9517 003 5055
8. Tandwiel - 6460 640 7607
9. Ronde keerring 30x2 - 9645 945 7841
10. Excentriek - 6460 642 7900
11. Drijfstang - 6460 642 6510
12. Kogellager 607-2Z - 9503 003 9371
13. Ring 5,3 - 9309 021 0110
14. Lagerplaat - 6460 642 4700
15. Snijbout M4x14 - 9039 488 0672
16. Afdekking - 6460 602 0411
17. Snijbout P4x16 - 9104 003 8736
18. Snijbout M5x16 - 9039 488 0984
19. Multipurposevet (tube 80 g) - 0781 120 1109

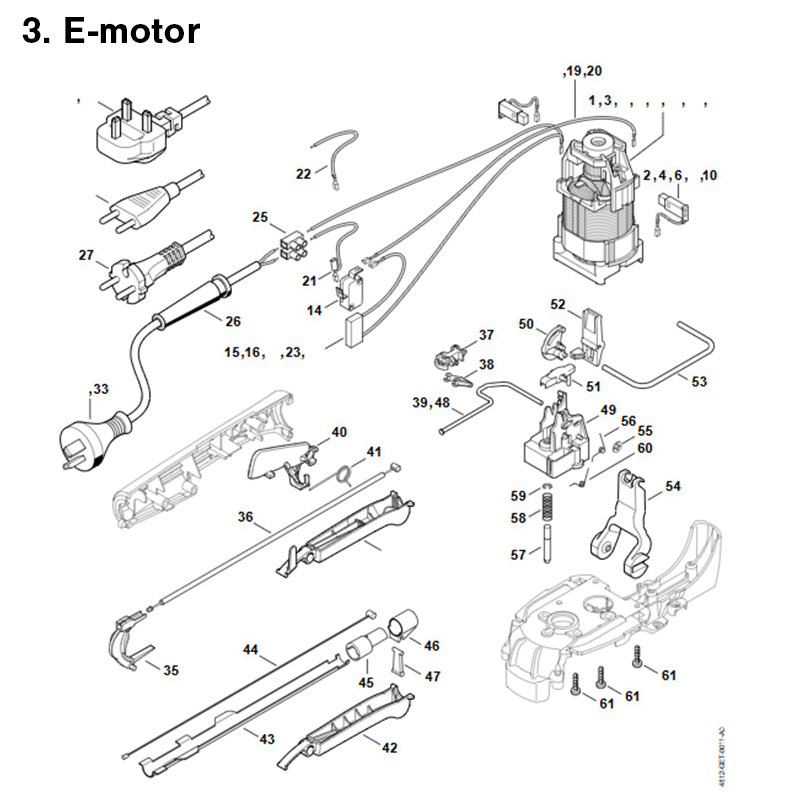

3. E-motor
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Elektromotor 230 V/50 Hz - 4812 600 0254
2. Koolborstel - 4812 600 2701
3. Elektromotor (0,5 kW) - 6010 600 0205
4. Set koolborstels - 6010 007 1049
10. Koolborstel - 4812 600 2700
14. Schakelaar - 4812 435 0302
15. Kabelboom - 4812 440 3004
16. Kabelboom - 4812 440 3003
19. Leiding 160 mm - 6460 440 1905
20. Kabel 190 mm - 4812 440 1902
21. Kabel 265 mm - 4812 440 1903
22. Leiding 295 mm - 6460 440 1900
23. Kabelboom - 6460 440 3000
25. Klem - 6010 431 3000
26. Kabelbeveiliging - 6010 431 2400
27. Aansluitkabel EUR - 6010 440 2010
33. Artikel niet beschikbaar
35. Schakelhefboom - 4812 792 8805
36. Bowdenkabel - 4812 790 2400
37. Schuifdeel - 4812 798 0300
38. Hefboom - 4812 435 7001
39. Beugel - 4812 711 8600
40. Schakelhendelblokkering - 4812 435 6300
41. Knieveer - 4812 435 2100
42. Schakelhefboom - 4812 792 8802
43. Steun - 6460 792 1000
44. Bowdenkabel - 6460 790 2400
45. Schuifgedeelte - 6460 798 0300
46. Schuifgedeelte - 6460 798 0305
47. Hefboom - 6460 435 7000
48. Beugel - 6460 711 8610
49. Inzetstuk - 6460 432 1900
50. Kanteltoets - 6460 435 7200
51. Set hendel met drukpen - 6460 007 1031
52. Kanteltoets - 6460 435 7210
53. Beugel - 6460 711 8601
54. Schakelhendel - 6460 435 2401
55. Klemring 3 - 9991 003 0543
56. Bladveer - 6460 716 5600
57. Koppelingspen - 6460 642 3400
58. Drukveer 7x22x0,8 - 6010 647 2400
59. Borgring 3,2 - 9460 624 0320
60. Bladveer - 6460 716 5610
61. Snijbout P4x16 - 9104 003 8736

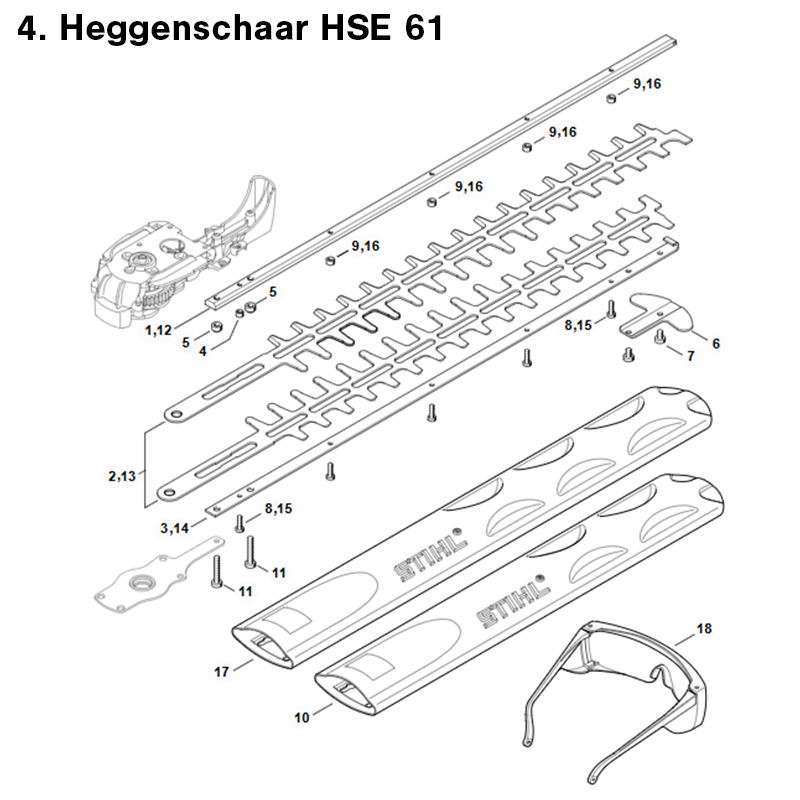

4. Heggenschaar HSE 61
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Geleiding - 6460 713 6700
2. Mes 500 mm / 20" - 4812 710 6059
3. Geleiding - 6460 713 6706
4. Glijstuk 4,2x7x4,35 - 6010 648 6705
5. Glijstuk 5,2x10x5,8 - 6460 648 6700
6. Glijbescherming - 6460 792 9001
7. Snijbout M5x8 - 9039 488 0953
8. Snijbout M4x14 - 9039 488 0672
9. Glijstuk 4,2x8x4,2 - 6010 648 6715
10. Mesbeschermer 500 mm / 20" - 0000 792 9600
11. Snijbout M5x30 - 9039 488 0991
12. Geleiding - 6460 713 6710
13. Mes 600 mm / 24" - 4812 710 6060
14. Geleiding - 6460 713 6716
15. Snijbout M4x14 - 9039 488 0672
16. Glijstuk 4,2x8x4,2 - 6010 648 6715
17. Mesbeschermer 600 mm / 24" - 0000 792 9601
18. Veiligheidsbril - 0000 884 0307
