STIHL MS 661 C-M W - onderdeeltekening

Ben je op zoek naar onderdelen voor de MS 661 C-M W? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.

Handleiding

STIHL MS 661 C-M W BENZINE KETTINGZAAG

Uitrusting

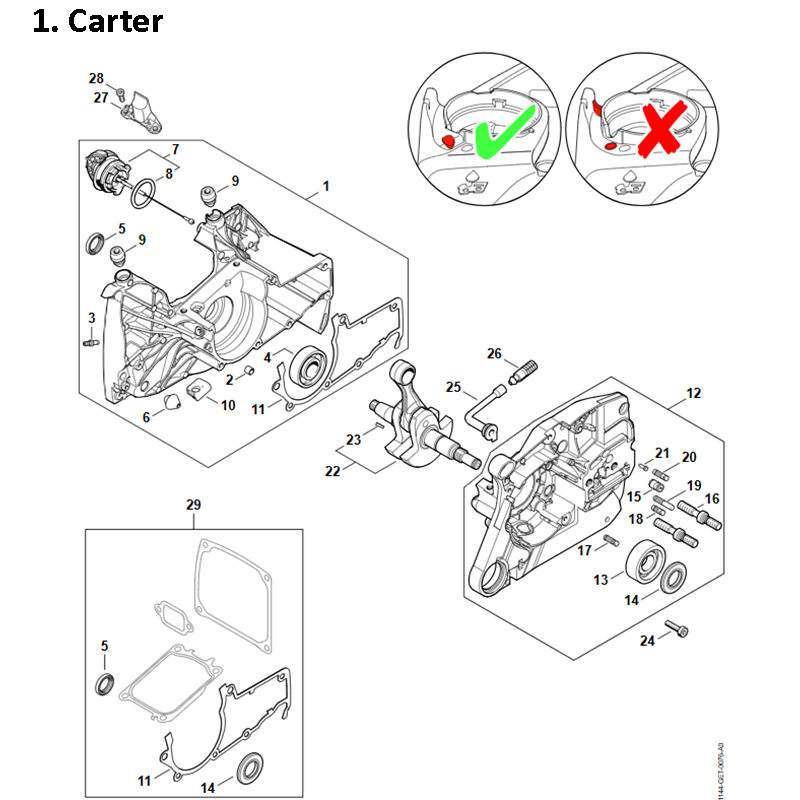

 1. Carter

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Carter LS - 1144 020 2604
2. Huls - 0000 988 8600
3. Nippel - 0000 988 5211
4. Groefkogellager 6203 - 9503 003 6677
5. Keerring 15x22x4 - 9640 003 1561
6. Aanslagrubber - 1133 791 5900
7. Tankdop - 0000 350 0533
8. O-ring 25x3,5 - 9645 948 7734
9. Doorvoerrubber - 1147 080 1701
11. Pakking - 1144 029 0501
12. Carter lagers AS - 1144 020 2924
13. Groefkogellager 17x41x14 - 9523 003 4556
14. Keerring 17x32,9x3,6 - 9640 003 1851
15. Klep - 1128 640 9100
16. Kraagbout M8 - 0000 664 2417
17. Bout - 1120 162 5200
18. Bout - 1128 162 5200
19. Bout -
20. Bout - 1121 162 5200
21. Klinknagel met cilindr.kop - 0000 974 1200
22. Krukas - 1144 030 0402
23. Spie 2x3,7 - 1120 036 8500
24. Cilinderbout IS M5x20 - 9022 371 1020
25. Slang - 1122 647 9400
26. Zuigmond - 1117 640 3800
27. Flens - 1144 021 8101
28. Cilinderkopbout IS-M4x10 - 9022 313 0651
29. Pakkingset - 1144 007 1601

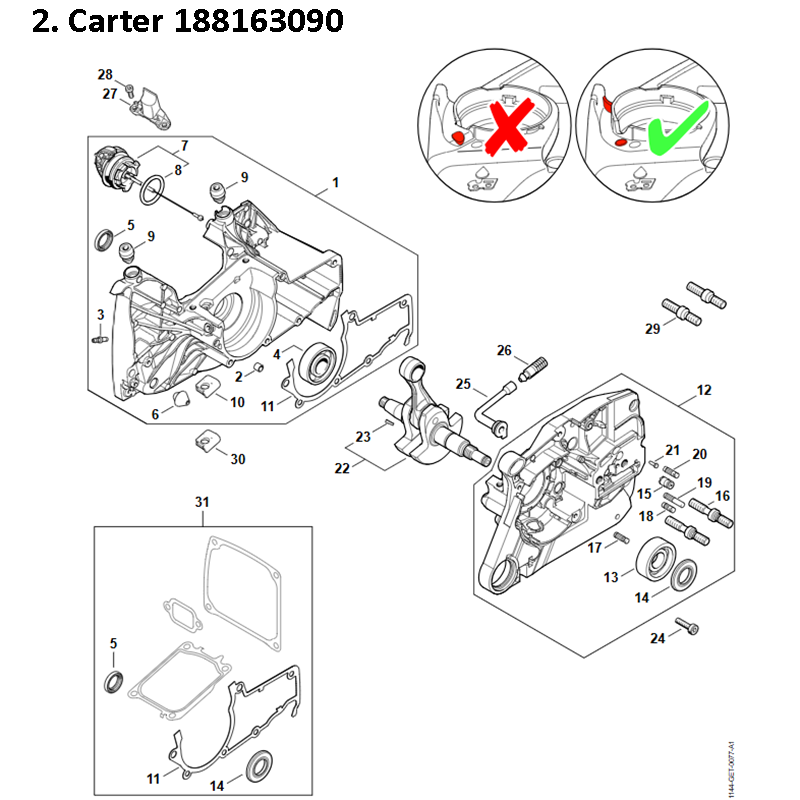

2. Carter - 188163090

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Carter LS - 1144 020 2604
2. Huls - 0000 988 8600
3. Nippel - 0000 988 5211
4. Groefkogellager 6203 - 9503 003 6677
5. Keerring 15x22x4 - 9640 003 1561
6. Aanslagrubber - 1133 791 5900
7. Tankdop - 0000 350 0533
8. O-ring 25x3,5 - 9645 948 7734
9. Doorvoerrubber - 1147 080 1701
11. Pakking - 1144 029 0501
12. Carter lagers AS - 1144 020 2924
13. Groefkogellager 17x41x14 - 9523 003 4556
14. Keerring 17x32,9x3,6 - 9640 003 1851
15. Klep - 1128 640 9100
16. Kraagbout M8 - 0000 664 2417
17. Bout - 1120 162 5200
18. Bout - 1128 162 5200
19. Bout - 1121 162 5205
20. Bout - 1121 162 5200
21. Klinknagel met cilindr.kop - 0000 974 1200
22. Krukas - 1144 030 0402
23. Spie 2x3,7 - 1120 036 8500
24. Cilinderbout IS M5x20 - 9022 371 1020
25. Slang - 1122 647 9400
26. Zuigmond - 1117 640 3800
27. Flens - 1144 021 8101
28. Cilinderkopbout IS-M4x10 - 9022 313 0651
29. Kraagbout M8 - 0000 664 2413
30. Doorvoerrubber - 1144 084 7400
31. Pakkingset - 1144 007 1601

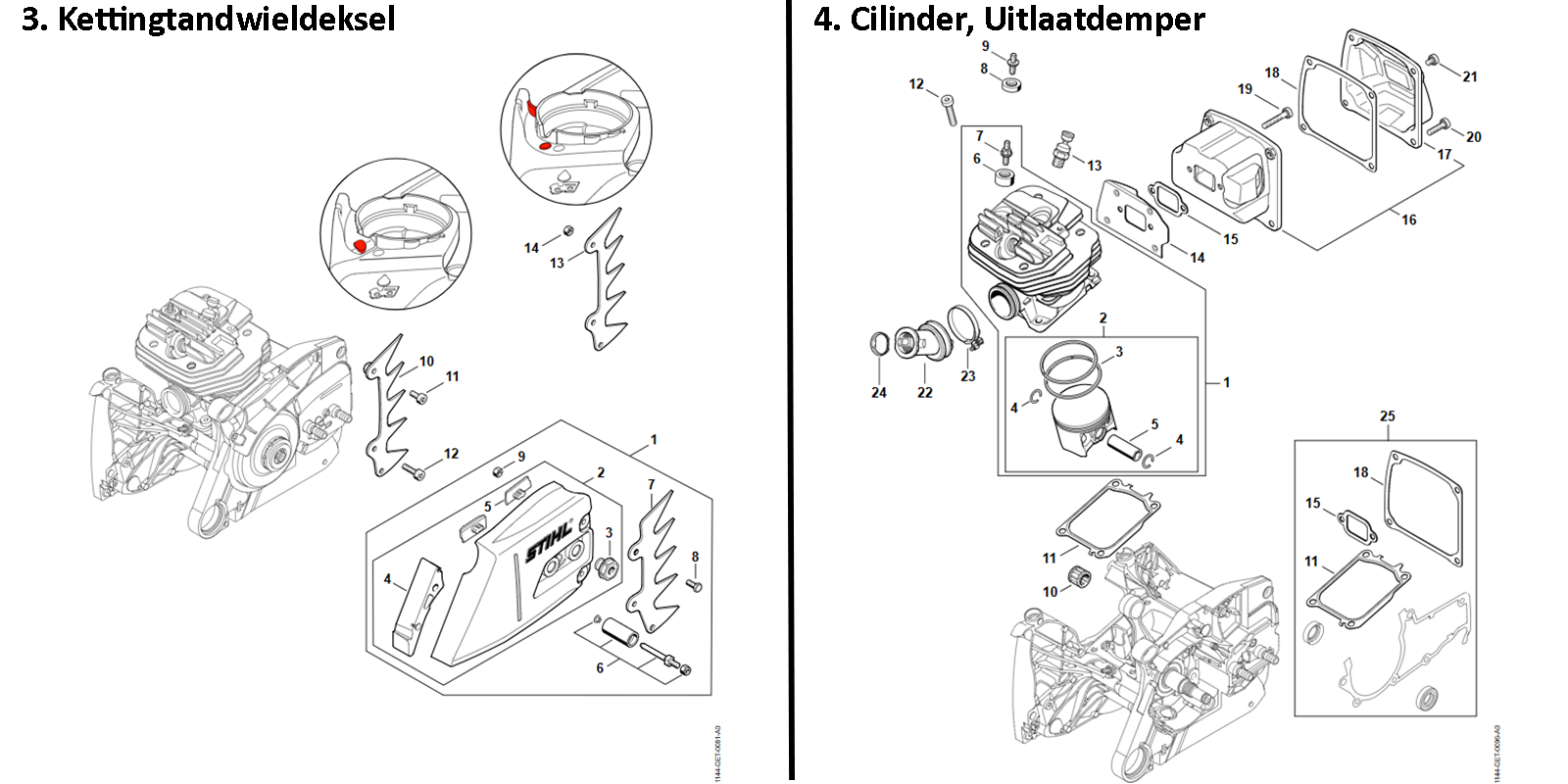

3. Kettingtandwieldeksel

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Kettingtandwieldeksel - 1144 640 1700
2. Kettingtandwieldeksel - 1144 640 1705
3. Kraagmoer M8 - 0000 995 0806
4. Beschermer - 1135 656 1500
5. Geleider - 1121 648 6610
6. Kettingvanger - 1122 650 7702
7. Velkam - 1122 664 0500
8. Zeskantbout M5x12 - 9008 345 0960
9. Borgmoer M5 - 9214 320 0700
10. Velkam - 1144 660 0800
11. Bout IS-M5x12 - 9022 341 0961
12. Cilinderkopbout IS-M5x20 - 9022 341 1019
13. Velkam - 1122 664 0505

4. Cilinder, uitlaatdemper

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Cilinder m. zuiger Ø 56 mm - 1144 020 1202
2. Zuiger Ø 56 mm - 1144 030 2001
3. Zuigerveer Ø 56x1,2 mm - 1144 034 3002
4. Veerring 12x1 - 9463 650 1200
5. Zuigerpen 12x8x35 - 1144 034 1500
8. Doorvoerrubber - 1135 028 1002
9. Tapeind M5 - 0000 953 0810
10. Naaldkrans 12x17x14,4 - 9512 003 3286
11. Cilindervoetpakking 0,3 mm - 1144 029 2300
12. Cilinderbout IS M6x30 - 9022 341 1370
13. Decompressieklep - 1124 020 9401
14. Koelplaat - 1144 141 3200
15. Uitlaatdemperpakking - 1144 149 0600
16. Uitlaatdemper - 1144 140 0600
17. Buitenschaal - 1144 145 0800
18. Pakking - 1144 149 0500
19. Cilinderkopbout IS-M5x30 - 9022 373 1070
20. Cilinderkopbout IS-M5x20 - 9022 399 1020
21. Cilinderkopbout IS-M5x6 - 9022 341 0911
22. Spruitstuk - 1144 141 2202
23. Slangklem Ø 36x5 - 9771 021 2621
24. Huls - 1122 141 1805
25. Pakkingset - 1144 007 1601

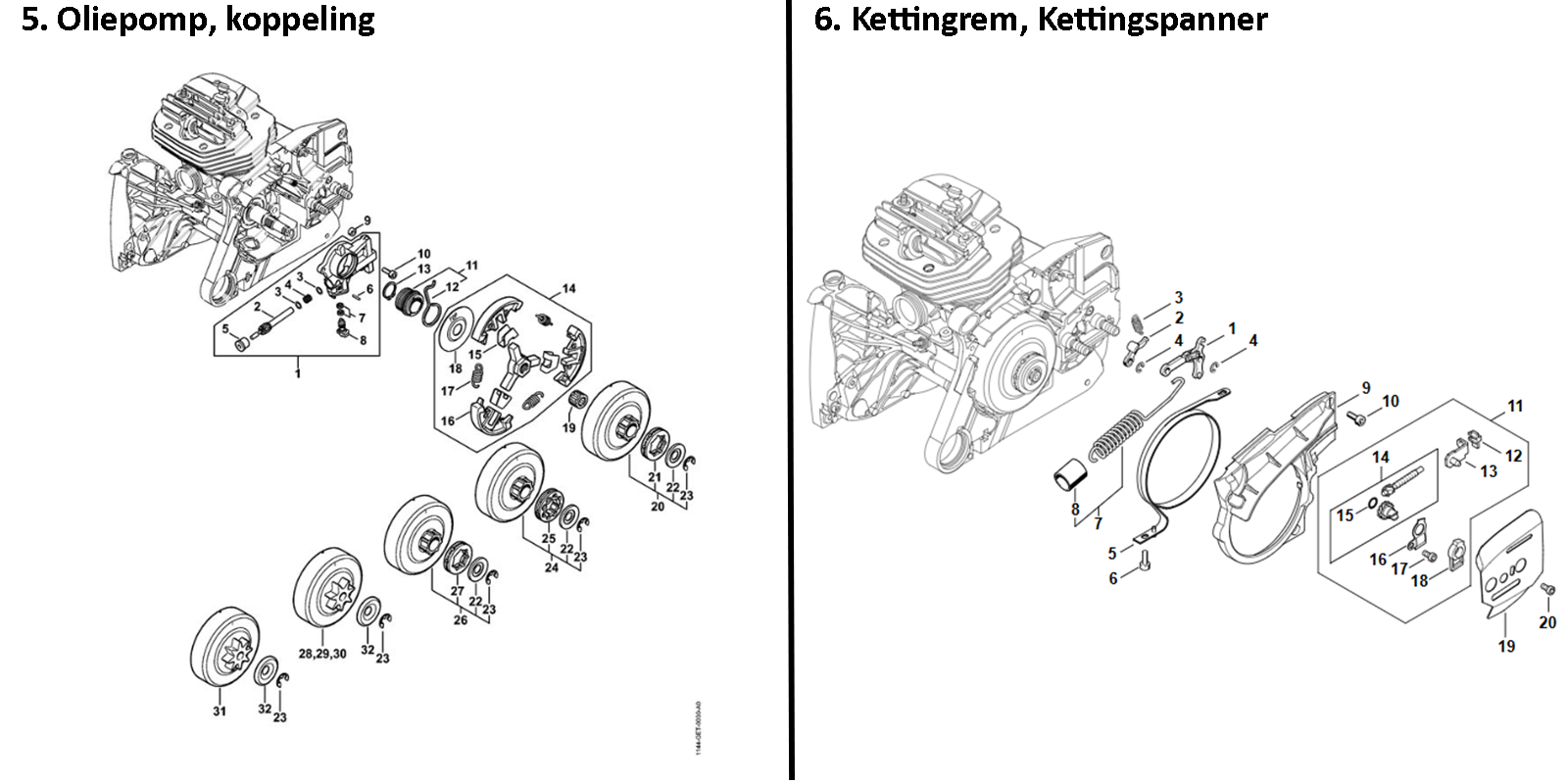

5. Oliepomp, koppeling

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Oliepomp - 1144 640 3200
2. Pompzuiger - 1144 647 0600
3. Ring - 0000 958 0611
4. Drukveer - 0000 997 0629
5. Lagerbus - 1144 641 9400
6. Spanpen 2x10 - 9380 620 1090
7. O-ring 4x2 - 9646 945 0160
8. Regelpen - 1144 647 4800
9. Pakkingring B4x2 - 1122 649 5000
10. Cilinderkopbout IS-M4x12 - 9022 346 0658
11. Wormwiel - 1144 640 7101
12. Veer - 1122 647 2401
13. Borgring 17x1 - 9455 621 1800
14. Koppeling - 1144 160 2001
15. Houder - 0000 162 3001
17. Trekveer - 0000 997 5520
18. Afdekring - 1144 162 1000
19. Naaldkrans 10x16x13 - 9512 933 2382
20. Set ringkettingtandwiel 3/8" 7t - 1122 007 1000
21. Ringkettingtandwiel 3/8" 7t - 0000 642 1223
22. Ring Ø 27 mm - 0000 958 1032
23. Borgring 8x1,3 - 9460 624 0801
24. Set ringkettingtandwiel 3/8" 8t - 1122 007 1001
25. Ringkettingtandwiel 3/8" 8t - 0000 642 1216
26. Set ringkettingtandwiel .404" 7t - 1122 007 1002
27. Ringkettingtandwiel .404" 7t - 0000 642 1207
28. Kettingtandwiel 3/8" 7t Picco - 1122 640 2006
29. Kettingtandwiel .404" 7t - 1122 640 2001
30. Kettingtandwiel 3/8" 7t - 1122 640 2002
31. Kettingtandwiel 3/8" 8t - 1122 640 2000
32. Ring Ø 33 mm - 0000 958 1029

6. Kettingrem, kettingspanner

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Hefboom - 1128 160 5000
2. Hefboom - 1121 162 5010
3. Veer - 0000 997 0628
4. Borgring 4 - 9460 624 0400
5. Remband - 1144 160 5400
6. Cilinderkopbout IS-M4x12 - 9022 346 0658
7. Trekveer - 1144 160 5500
8. Slang - 1144 162 8000
9. Deksel - 1144 021 1100
10. Cilinderkopbout IS-M4x12 - 9022 313 0660
11. Set - MA02 007 1002
12. Drukstuk - 1125 664 1400
13. Spanschuif - 1125 640 1900
14. Set tandwiel/spanbout - 1125 007 1021
15. O-ring 7x1,5 - 9646 945 0490
16. Afdekplaat - 1122 664 2200
17. Cilinderkopbout IS-M4x8 - 9022 313 0633
18. Steun - 1122 664 4500
19. Zijplaat binnen 0,9 mm - 1128 664 1001
20. Cilinderkopbout IS-M4x8 - 9022 313 0633

QUESTION]

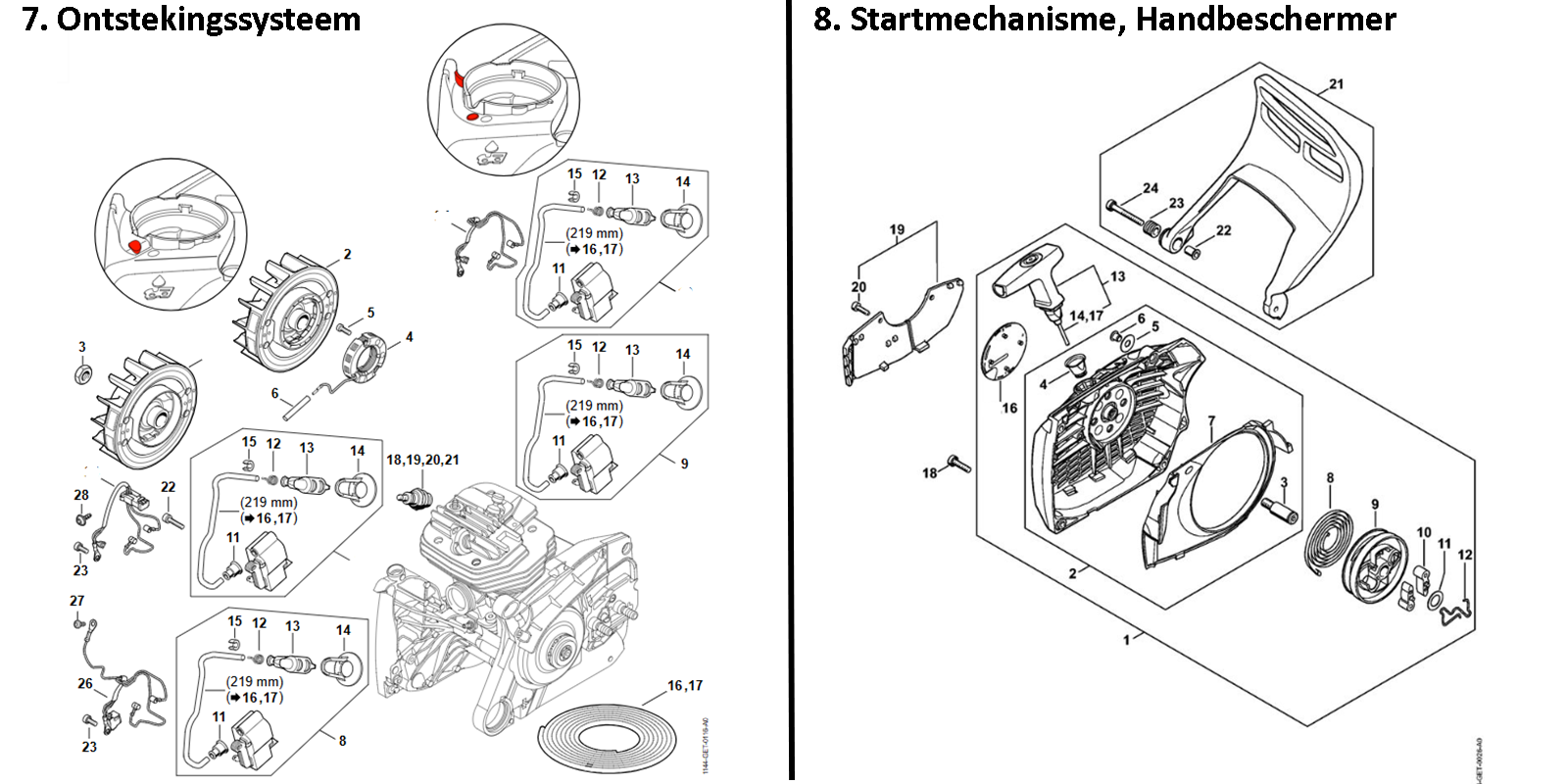

7. Ontstekingssysteem

8. Startmechanisme, Handbeschermer

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Ventilatorhuis met startmechanisme - 1144 080 2102
2. Ventilatorhuis - 1144 080 1801
3. As - 1122 084 6502
4. Bus - 1110 084 9102
5. Ring - 0000 958 0607
6. Klinknagel 6,5x0,5x6,8 - 9416 868 6530
7. Segment - 1144 084 7800
8. Starterveer - 1135 190 0600
9. Koordrol - 1122 195 0400
10. Pal - 1124 195 7200
11. Ring Ø 12 mm - 1119 162 8925
12. Veer - 1124 195 3500
13. ElastoStart Ø 4,5 mm - 1122 190 3400
14. Startkoord Ø 4,5 mm - 1122 190 2900
16. Typeplaatje MS 661 C - 1144 967 1501
17. Startkoord Ø 4,5 / 28 stuks - 0000 930 2268
18. Cilinderbout IS M5x20 - 9022 371 1020
19. Afdekplaat - 1144 080 7500
20. Cilinderkopbout IS-M4x12 - 9022 313 0658
21. Handbeschermer - 1144 790 9100
22. Bus - 1124 792 5500
23. Bus - 1124 792 5505
24. Cilinderbout IS M5x40x25 - 9022 341 1090

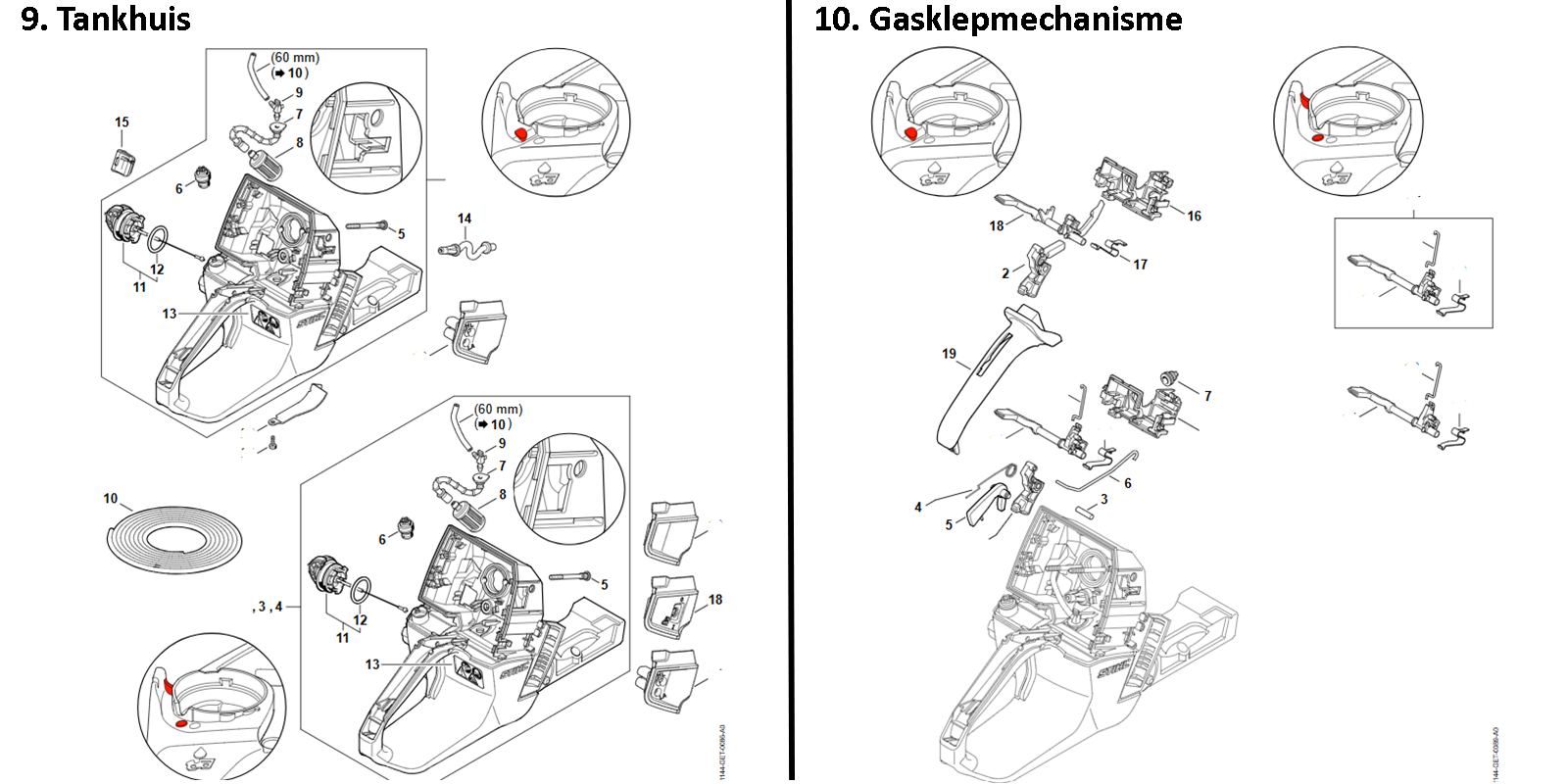

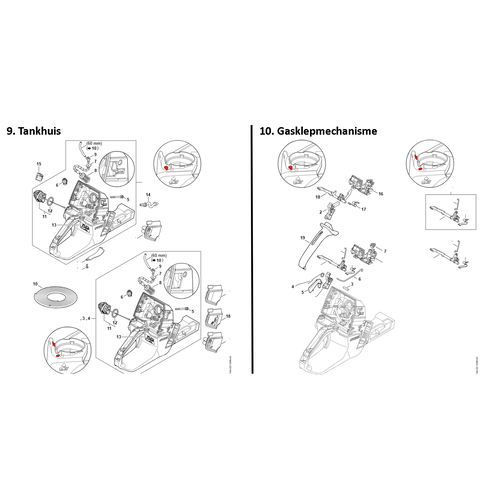

9. Tankhuis

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

3. Tankhuis - 1144 350 0801
4. Tankhuis - 1144 350 0825
5. Kraagbout - 1122 122 6602
6. Tankbe-/-ontluchting - 0000 350 5800
7. Slang - 1140 358 7706
8. Zuigmond - 0000 350 3518
9. Haakse nippel - 1139 122 3900
10. Slang 3,1x5,7 mm x 1 m, R5 - 0000 937 5004
11. Tankdop - 0000 350 0533
12. O-ring 25x3,5 - 9645 948 7734
13. Waarschuwingssticker MS - 0000 967 7247
14. Impulsslang - 1144 141 8600
15. Doorvoerrubber tegen regen - 1144 989 0800

10. Gasklepmechanisme

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

2. Gashendel - 1144 180 1501
3. Cilindrische pen 5x20 - 9371 470 2620
4. Knieveer - 1117 182 4500
5. Blokkeerhendel - 1141 182 0800
6. Gasstang - 1144 182 1500
7. Doorvoerrubber - 1144 182 0700
16. Houder - 1144 182 2110
17. Contactveer - 1144 442 1610
18. Schakelas - 1144 182 0911
19. Handgreepkom - 1144 791 0600

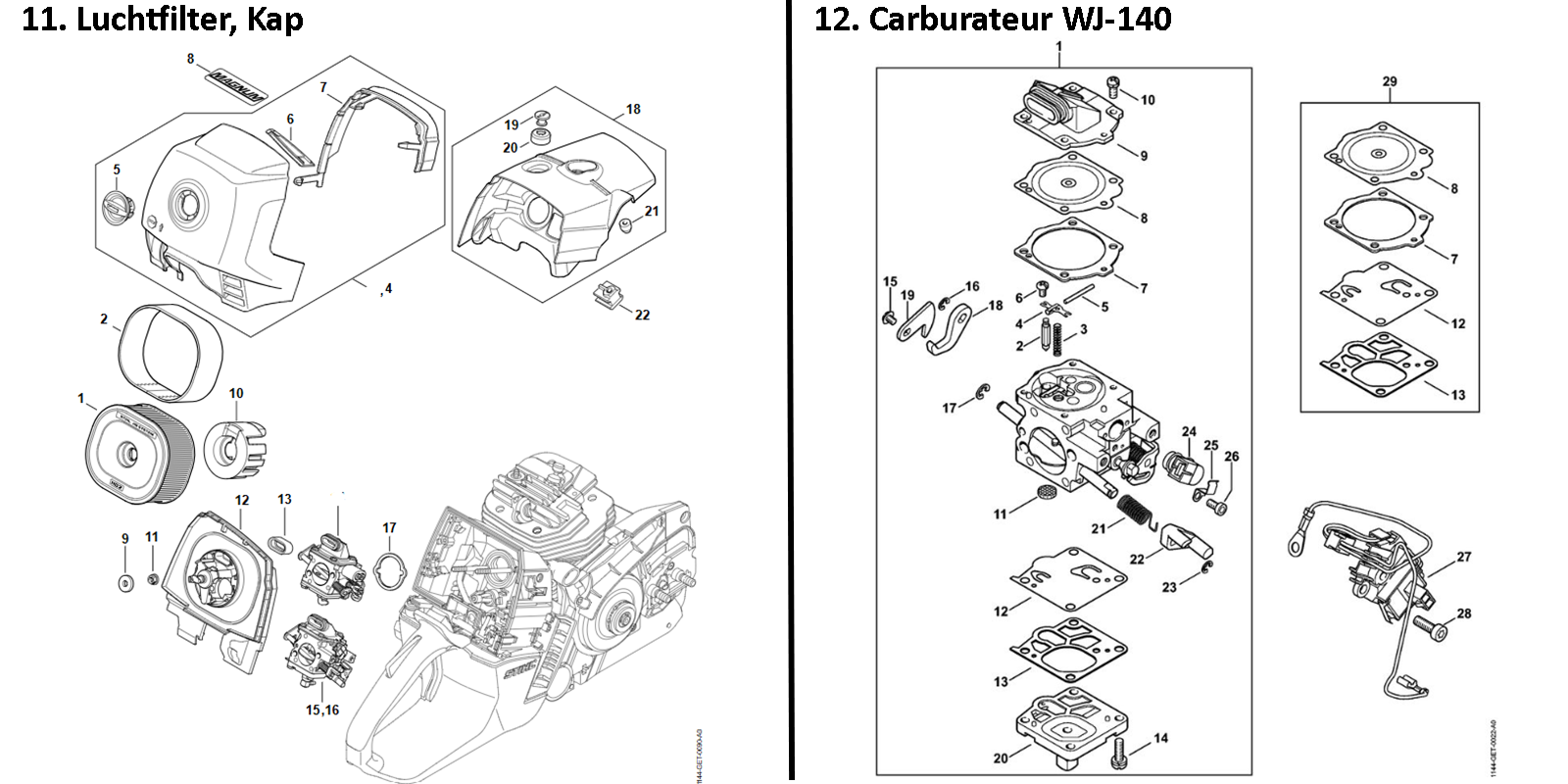

11. Luchtfilter, kap

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Luchtfilter HD2 - 1144 140 4402
2. Voorfilter - 0000 141 0602
4. Filterdeksel - 1144 140 1010
5. Sluiting - 1144 141 2300
6. Schuif - 1144 141 4000
7. Luchtgeleiding - 1144 141 6300
8. Typeplaatje Magnum - 0000 967 1593
9. Pakking - 1144 129 0900
10. Demper - 1144 121 6900
11. Inbusmoer M5 - 9216 261 0700
12. Filterplaat - 1144 140 1200
13. Mof - 1124 121 9100
15. Carburateur WJ-140A - 1144 120 0612
16. Carburateur WJ-143A - 1144 120 0614
17. Ring - 1128 121 8600
18. Kap - 1144 080 1600
19. Sleufmoer - 0000 084 7000
20. Isolatiestuk - 0000 084 6900
21. Kap - 1121 084 7100
22. Doorvoerrubber - 1135 028 1001

12. Carburateur WJ-140

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Carburateur WJ-140A - 1144 120 0612
2. Inlaatnaald - 1110 121 5100
3. Veer - 1117 122 3005
4. Inlaatregelhefboom - 1117 121 5000
5. As - 1117 121 9200
6. Bout met halfronde kop - 1114 122 7400
7. Pakking - 1116 129 0900
8. Regelmembraan - 1144 121 4700
9. Afsluitdeksel - 1144 121 0802
10. Bout - 1121 122 7101
11. Zeef - 1114 121 7800
12. Pompmembraan - 1115 121 4800
13. Pakking - 1115 129 1100
14. Bout - 1144 122 7100
15. Bout met halfronde kop - 1121 122 7102
16. Borgveer - 1123 122 9000
17. Borgveer - 1117 122 9000
18. Gasklephefboom - 1144 121 3501
19. Hefboom - 1144 121 6601
20. Afsluitdeksel - 1144 121 0800
21. Veer - 1144 122 3000
22. Hefboom - 1144 121 6602
24. Magneetklep - 0000 120 5104
25. Houder - 0000 121 2300
26. Bout - 0000 122 7102
27. Schakelrelais - 1144 430 1010
28. Cilinderkopbout IS-M4x12 - 9022 313 0658
29. Carb. membraanset - 1144 007 1700

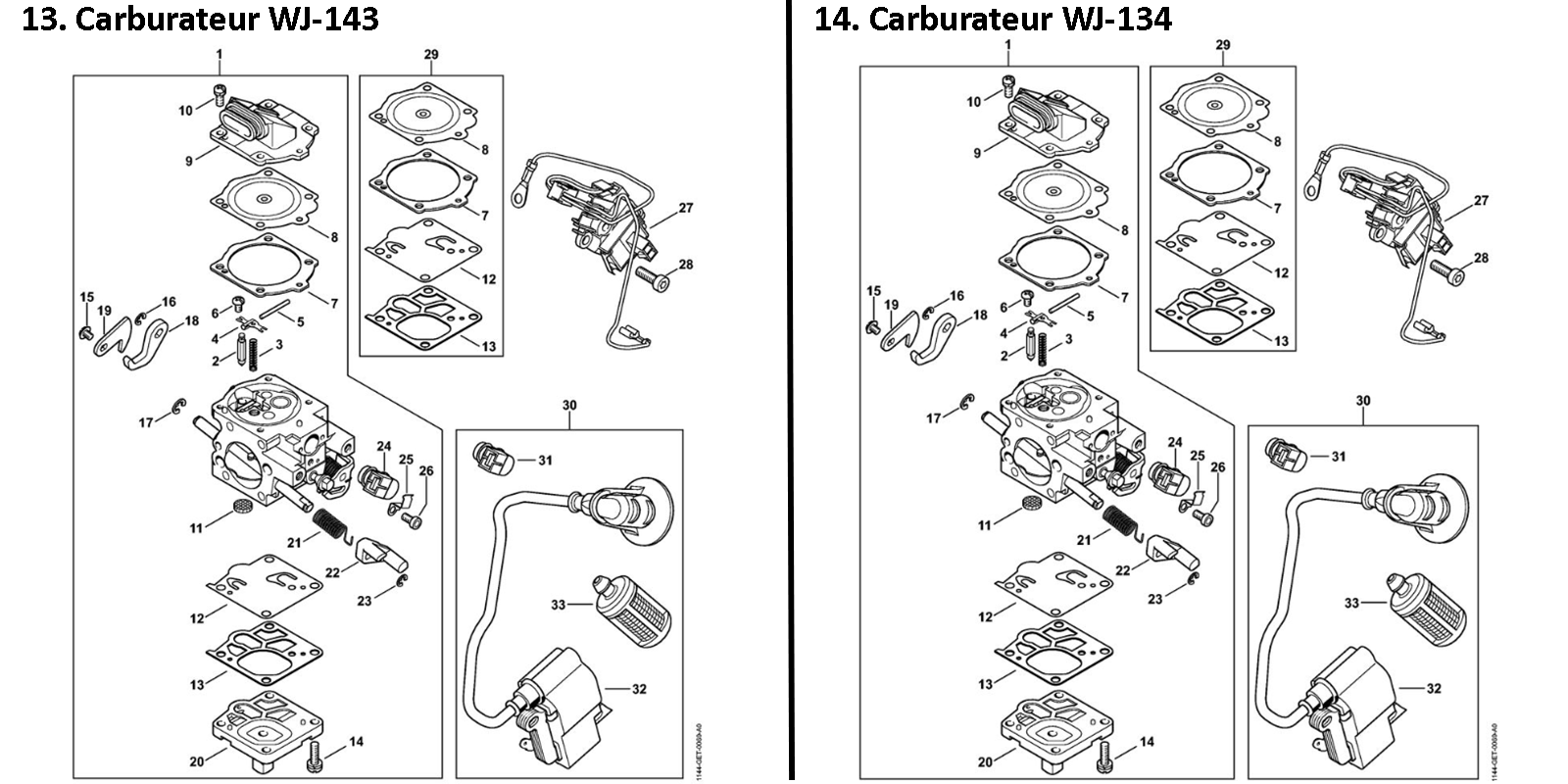

13. Carburateur WJ-143

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Carburateur WJ-143A - 1144 120 0614
2. Inlaatnaald - 1110 121 5100
3. Veer - 1117 122 3005
4. Inlaatregelhefboom - 1117 121 5000
5. As - 1117 121 9200
6. Bout met halfronde kop - 1114 122 7400
7. Pakking - 1116 129 0900
8. Regelmembraan - 1144 121 4700
9. Afsluitdeksel - 1144 121 0802
10. Bout - 1121 122 7101
11. Zeef - 1114 121 7800
12. Pompmembraan - 1115 121 4800
13. Pakking - 1115 129 1100
14. Bout - 1144 122 7100
15. Bout met halfronde kop - 1121 122 7102
16. Borgveer - 1123 122 9000
17. Borgveer - 1117 122 9000
18. Gasklephefboom - 1144 121 3501
19. Hefboom - 1144 121 6601
20. Afsluitdeksel - 1144 121 0800
21. Veer - 1144 122 3000
22. Hefboom - 1144 121 6602
24. Magneetklep - 0000 120 5111
25. Houder - 0000 121 2300
26. Bout - 0000 122 7102
27. Schakelrelais - 1144 430 1010
28. Cilinderkopbout IS-M4x12 - 9022 313 0658
29. Carb. membraanset - 1144 007 1700
30. Reparatieset M-Tronic - 1144 007 1801
31. Magneetklep - 0000 120 5104
32. Regeleenheid - 1144 400 4704
33. Zuigmond - 0000 350 3518

14. Carburateur WJ-134

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

  1. Carburateur WJ-143A - 1144 120 0610
  2. Inlaatnaald - 1110 121 5100
  3. Veer - 1117 122 3005
  4. Inlaatregelhefboom - 1117 121 5000
  5. As - 1117 121 9200
  6. Bout met halfronde kop - 1114 122 7400
  7. Pakking - 1116 129 0900
  8. Regelmembraan - 1144 121 4700
  9. Afsluitdeksel - 1144 121 0802
  10. Bout - 1121 122 7101
  11. Zeef - 1114 121 7800
  12. Pompmembraan - 1115 121 4800
  13. Pakking - 1115 129 1100
  14. Bout - 1144 122 7100
  15. Bout met halfronde kop - 1121 122 7102
  16. Borgveer - 1117 122 9000
  17. Borgveer - 1123 122 9000
  18. Gasklephefboom - 1144 121 3501
  19. Hefboom - 1144 121 6601
  20. Afsluitdeksel - 1144 121 0800
  21. Veer - 1144 122 3000
  22. Hefboom - 1144 121 6602
  23. niet beschikbaar
  24. Magneetklep - 0000 120 5111
  25. Houder - 0000 121 2300
  26. Bout - 0000 122 7102
  27. Schakelrelais - 1144 430 1010
  28. Cilinderkopbout IS-M4x12 - 9022 313 0658
  29. Carb. membraanset - 1144 007 1700
  30. Reparatieset M-Tronic - 1144 007 1801
  31. Magneetklep - 0000 120 5104
  32. Regeleenheid - 1144 400 4704
  33. Zuigmond - 0000 350 3518

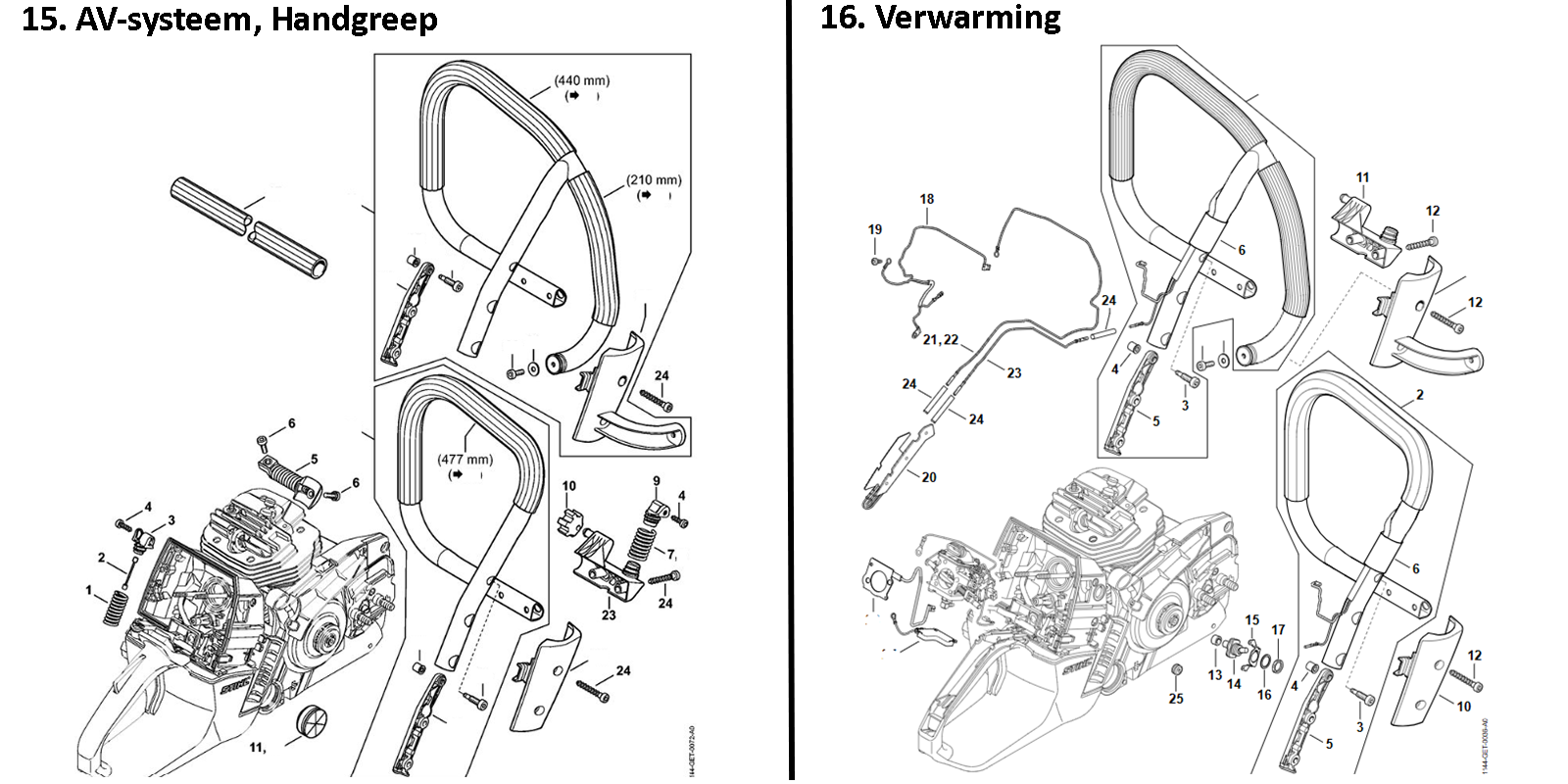

15. AV systeem, Handgreep

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

  1. Veer - 1144 791 3100
  2. Zekering - 1144 790 8100
  3. AV-lagerstop - 1144 792 2901
  4. bout IS P5x16 - 9074 477 4130
  5. AV-veer - 1144 790 8301
  6. Cilinderkopbout IS-M5x16 - 9022 341 0983
  7. Veer - 1144 791 3102
  8. niet beschikbaar
  9. AV-lagerstop - 1144 792 2906
  10. AV-rubber - 1135 791 2800
  11. Aanslagrubber - 1138 791 5903
  12. niet beschikbaar
  13. niet beschikbaar
  14. niet beschikbaar
  15. niet beschikbaar
  16. niet beschikbaar
  17. niet beschikbaar
  18. niet beschikbaar
  19. niet beschikbaar
  20. niet beschikbaar
  21. niet beschikbaar
  22. niet beschikbaar
  23. Handgreephouder - 1144 791 1900
  24. Cilinderkopbout IS-P6x40 - 9074 478 4705
16. Verwarming

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

  1. Niet beschikbaar
  2. Handgreep - 1144 790 1721
  3. Kraagbout - 1141 791 6100
  4. Bus - 0000 791 7904
  5. Niet beschikbaar
  6. Slang - 0000 937 4048
  7. Niet beschikbaar
  8. Niet beschikbaar
  9. Niet beschikbaar
  10. Afdekkap - 1144 791 7500
  11. Handgreephouder - 1144 791 1900
  12. Cilinderkopbout IS-P6x40 - 9074 478 4705
  13. Kabelhouder - 1138 448 1202
  14. Schakelaar - 1138 430 0502
  15. Niet beschikbaar
  16. Ring - 0000 958 1511
  17. Zeskantmoer - 1128 432 2200
  18. Niet beschikbaar
  19. Cilinderkopbout IS-P4x10 - 9074 478 2970
  20. Verwarmingselement - 1140 430 6003
  21. Niet beschikbaar
  22. Kabel - 1144 440 1920
  23. Niet beschikbaar
  24. Isolatiekous 35 mm - 1121 442 0402
  25. Doorvoerrubber tegen regen - 0000 989 0808

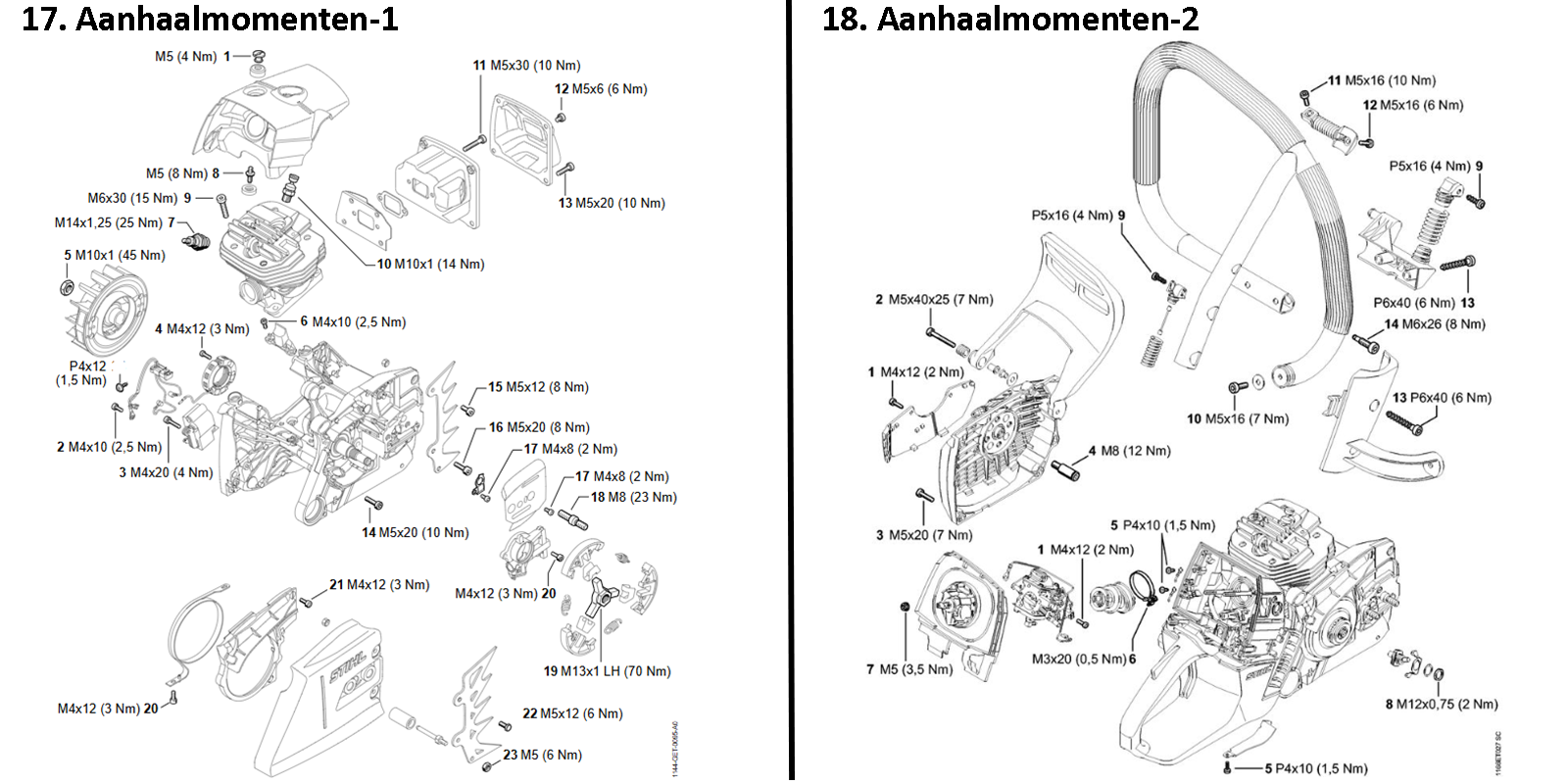

17. Aanhaalmomenten-1

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

  1. Sleufmoer - 0000 084 7000
  2. Cilinderkopbout IS-M4x10 - 9022 341 0650
  3. Cilinderkopbout IS-M4x20 - 9022 341 0710
  4. Cilinderkopbout IS-M4x12 - 9022 313 0658
  5. Zeskantmoer M10x1 - 9211 260 1340
  6. Cilinderkopbout IS-M4x10 - 9022 313 0651
  7. Bougie NGK BPMR7A - 0000 400 7000
  8. Tapeind M5 - 0000 953 0810
  9. cilinderbout IS M6x30 - 9022 341 1370
  10. Decompressieklep - 1124 020 9401
  11. Cilinderkopbout IS-M5x30 - 9022 373 1070
  12. Cilinderkopbout IS-M5x6 - 9022 341 0911
  13. Cilinderkopbout IS-M5x20 - 9022 399 1020
  14. Cilinderbout IS M5x20 - 9022 371 1020
  15. Cilinderkopbout IS-M5x12 - 9022 341 0960
  16. Cilinderkopbout IS-M5x20 - 9022 341 1019
  17. Cilinderkopbout IS-M4x8 - 9022 313 0633
  18. Kraagbout M8 - 0000 664 2417
  19. Koppeling - 1144 160 2001
  20. Cilinderkopbout IS-M4x12 - 9022 346 0658
  21. Cilinderkopbout IS-M4x12 - 9022 313 0660
  22. Zeskantbout M5x12 - 9008 345 0960
  23. borgmoer M5 - 9214 320 0700
18. Aanhaalmomenten-2

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

  1. Cilinderkopbout IS-M4x12 - 9022 313 0658
  2. Cilinderbout IS M5x40x25 - 9022 341 1090
  3. Cilinderbout IS M5x20 - 9022 371 1020
  4. As - 1122 084 6502
  5. Cilinderkopbout IS-P4x10 - 9074 478 2970
  6. Slangklem Ø 36x5 - 9771 021 2620
  7. Inbusmoer M5 - 9216 261 0700
  8. Zeskantmoer - 1128 432 2200
  9. Bout IS P5x16 - 9074 477 4130
  10. Cilinderbout IS M5x16 - 9022 341 0980
  11. Cilinderkopbout IS-M5x16 - 9022 341 0983
  12. Niet beschikbaar
  13. Cilinderkopbout IS-M5x16 - 9074 478 4705
  14. Kraagbout - 1141 791 6100
Aantal sterren
Verstuur
Gewaardeerde
Klanten reviews
0 / 5
Gebasseerd op 0 reviews
0
0
0
0
0
Schrijf een review
Er zijn nog geen reviews geschreven over dit product.
