STIHL RM 443.3 V - onderdeeltekening
Ben je op zoek naar onderdelen voor de RM 443.3 V? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.
Handleiding
Uitrusting

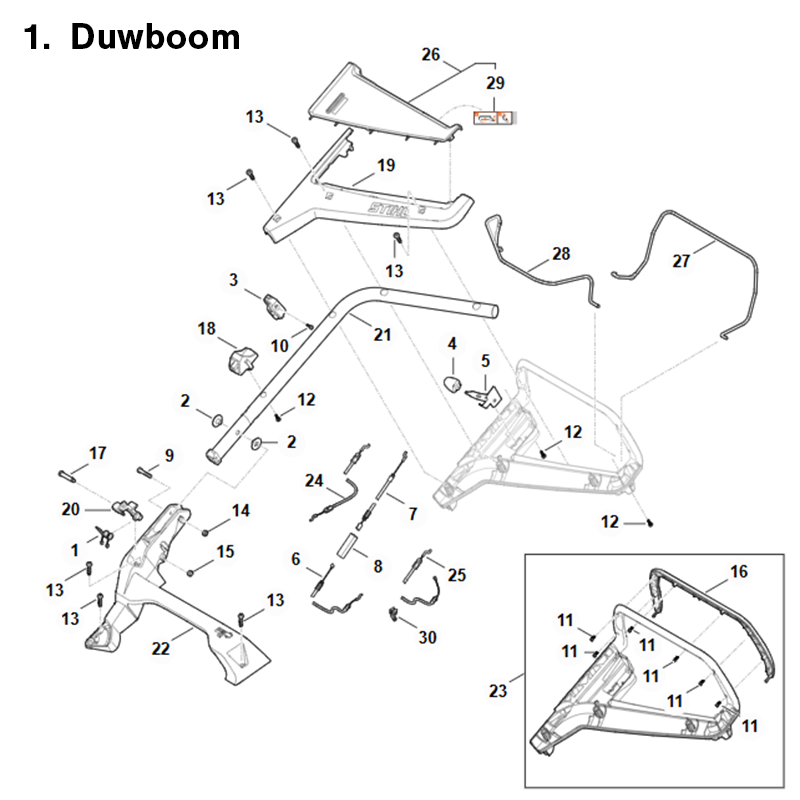

1. Duwboom
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Knieveer - 0000 703 4900
2. Huls - 0000 710 7300
3. Kabelgeleiding - 0000 760 3820
4. Handgreep - 0000 989 8101
5. Verstelhendel - 6358 700 2900
6. Kabel - 6358 700 7526
7. Kabel - 6358 700 7528
8. Tussenstuk - 6358 764 1300
9. Cilinderbout M8x40 - 9037 319 1901
10. Snijbout M5x16 - 9039 488 0984
11. Schroef P4x12 - 9104 020 0660
12. Schroef P5x22 - 9104 020 3053
13. Schroef P8x30 - 9104 020 6030
14. Borgmoer M8 - 9214 261 1105
15. Borgmoer M8 - 9214 261 1105
16. Lijst - WA21 706 3600
17. Kraagschroef - WA40 716 6800
18. Vergrendeling - WA41 706 0100
19. Afdekkap - WA41 706 0730
20. Arrêteerhendel - WA41 763 6000
21. Onderste deel stuur - WA41 780 2800
22. Console - WA40 703 6201
23. Bovenste deel stuur - WB21 780 3000
27. Schakelhefboom - WB41 764 0200
28. Schakelhefboom - WB41 764 0205

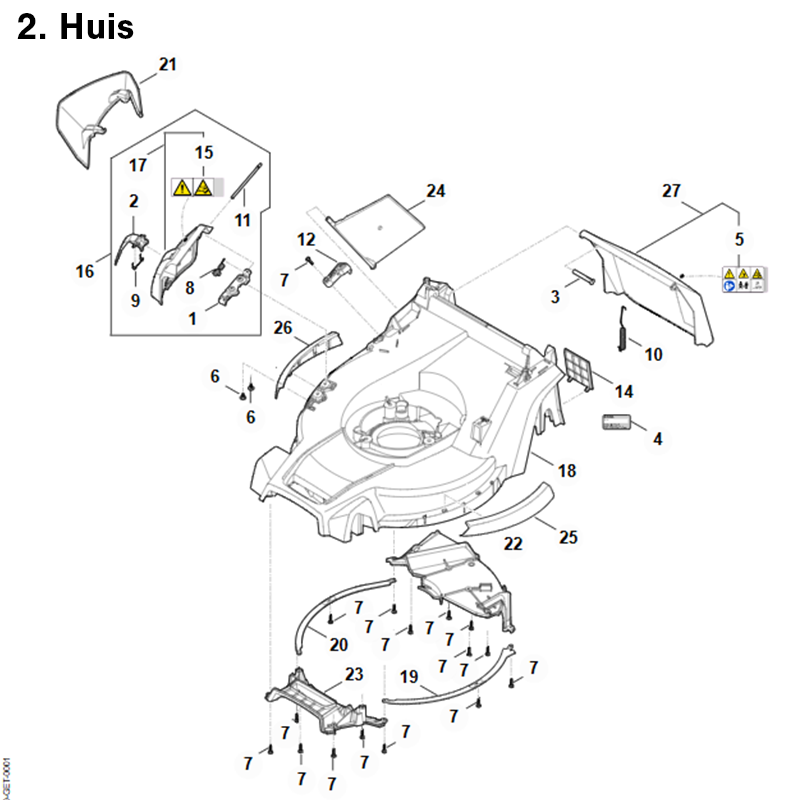

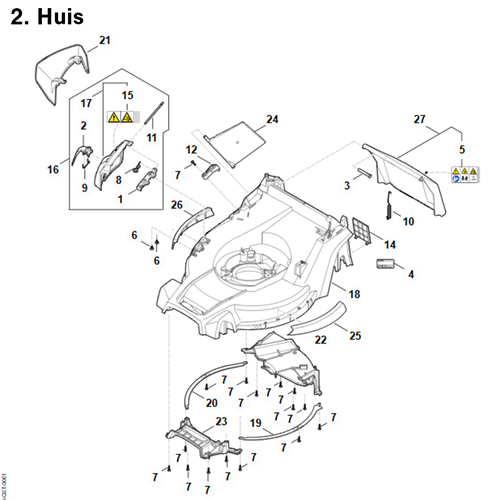

2. Huis
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Klembeugel - 0000 704 5401
2. Vergrendeling - 0000 706 0100
3. Bout - 0000 706 5905
4. Machinenummerplaatje - 0000 967 3454
5. Sticker - 0000 967 6743
6. Bout DIN625-6903-2Z - 4867 951 3500
7. Schroef P5x22 - 9104 020 3053
8. Knieveer - WA41 703 4900
9. Knieveer - WA41 703 4905
10. Trekveer - WA41 703 5110
11. Bout - WA41 703 9000
12. Verstelhefboom - WA41 700 2905
14. Afdekkap - WA41 706 0700
15. Waarschuwingssticker - WA41 967 7200
16. Klep set - WA40 700 2700
17. Klep - WA40 700 2705
18. Huis - WA40 700 8501
19. Lijst - WA40 703 6300
20. Lijst - WA40 703 6305
21. Verlengstuk - WA40 706 0300
23. Afdekkap - WA40 706 0701
25. Beschermstrip - WA40 706 7300
26. Beschermstrip - WA40 706 7305
27. Klep - WB41 700 2700

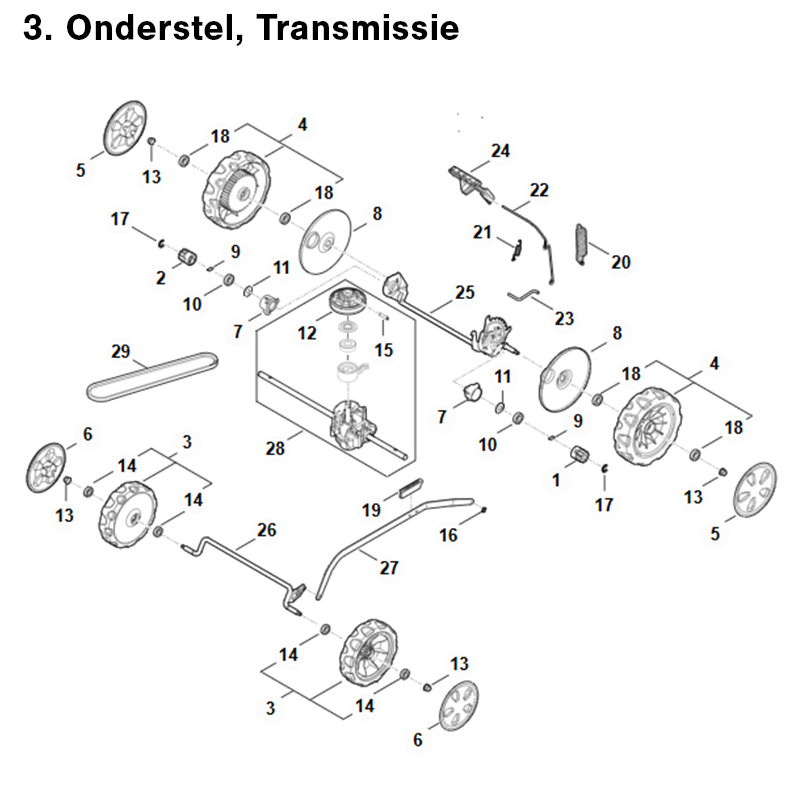

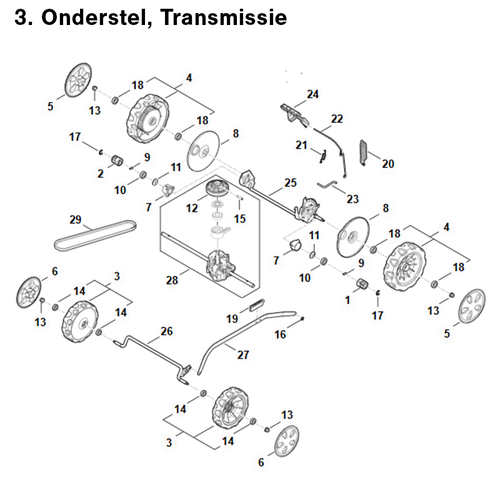

3. Onderstel
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Aandrijfrondsel - 0000 640 2501
2. Aandrijfrondsel - 0000 640 2506
3. Wiel - 0000 700 0441
4. Wiel - 0000 700 0445
5. Kap - 0000 704 0300
6. Kap - 0000 704 0305
7. Huls - 0000 704 3200
8. Afdekkap - 0000 704 3600
9. Vrijloopwig - 0000 704 8300
10. Kogellager 6001-2TRS - 9503 003 5297
11. beschermschijf - 6103 704 7910
12. V-riempoelie compl. - 6358 700 2500
13. Zeskantmoer M8 - 9216 263 1100
14. Kogellager 6001-2TRS - 9503 003 5297
15. Spanpen 5x26 - 9380 620 2660
16. Borgring SL-6 - 9460 620 8015
17. Borgring 10 - 9460 624 1000
18. Kogellager 6001-2TRS - 9503 003 5297
19. Clips - WA41 703 4000
20. Trekveer - WA41 703 5100
21. Trekveer - WA41 703 5105
22. Hefboom - WA41 703 6700
23. Arrêteerhendel - WA41 763 6005
24. Uitschakelhefboom - WA41 791 4800
25. As - WA41 700 2400
26. As - WA41 700 2405
27. Hoogteverstelhendel - WA40 703 8800
28. Aandrijfkop - WB41 640 0105
29. V-snaar - WB41 704 2105

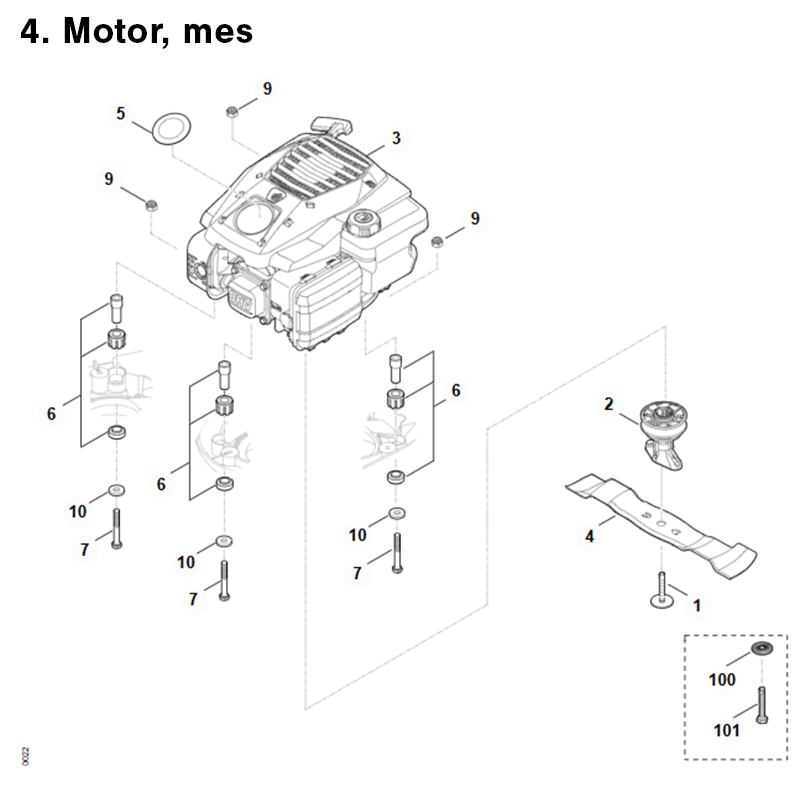

4. Motor, mes
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Bout - 0000 951 3505
2. Mesbus - WB41 760 2000
4. Mes - WA40 702 0105
6. Set trillingsdemper - 6340 007 1026
7. Inbusbout M8x80 - 9007 319 2010
9. Borgmoer M8 - 9214 320 1105
10. Ring 8,4 - 9307 021 0180
100. Veerring - 0000 702 6600
101. Bout - 0000 951 3504

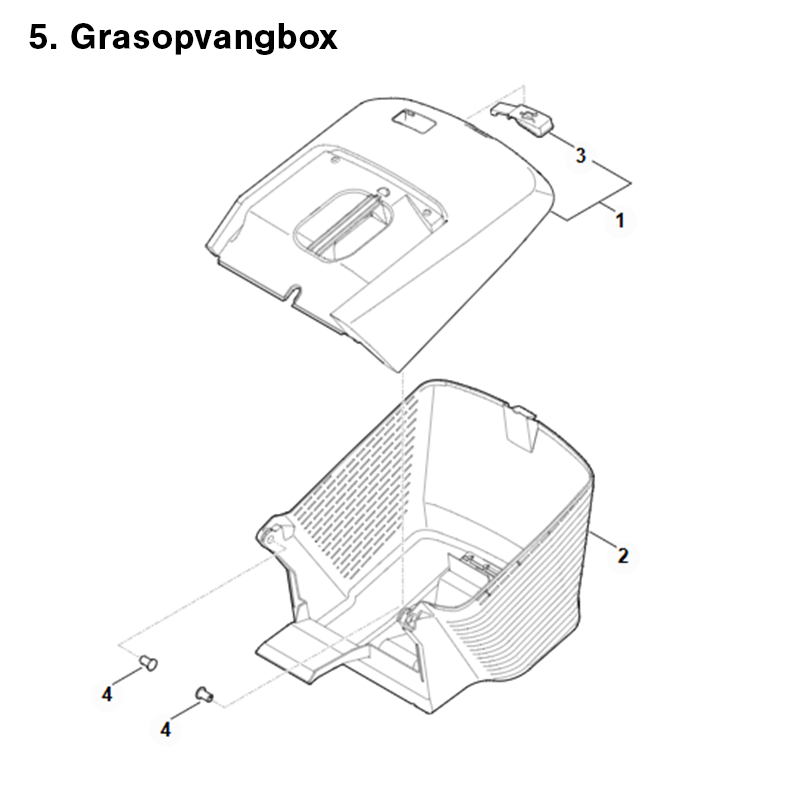

5. Grasopvangbox
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Deksel van Grasopvangbox - WA41 760 2101
2. Grasopvangbox - 0000 703 9600
3. Klep - 0000 708 8000
4. Bout - 0000 703 9000
