STIHL RM 650 T - onderdeeltekening
Ben je op zoek naar onderdelen voor de RM 650 T? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.
Handleiding
Uitrusting

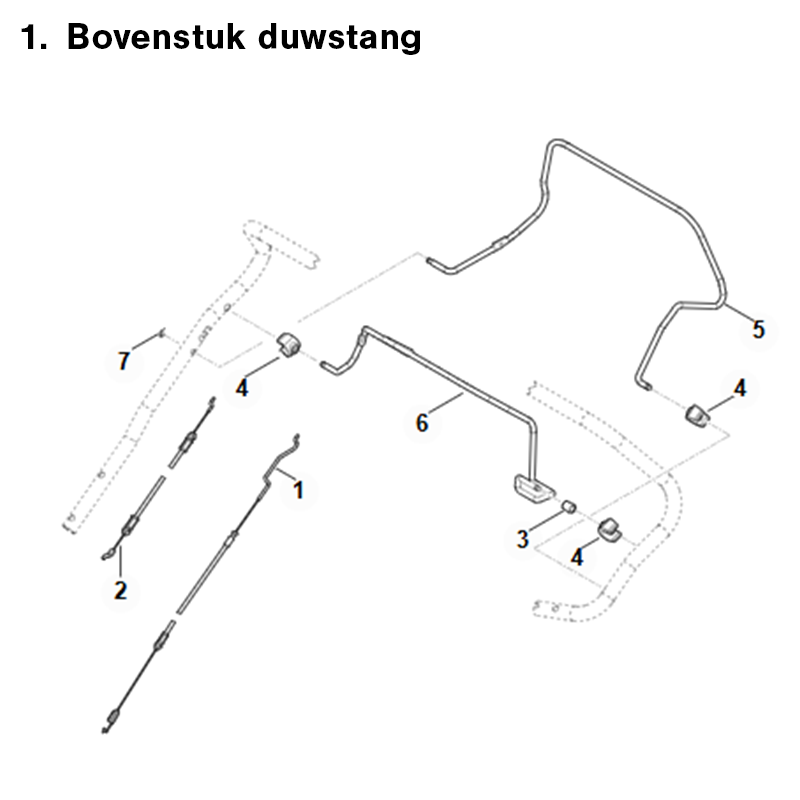

1. Bovenstuk duwstang
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Kabel - 6364 700 7540
2. Kabel - 6364 700 7520
3. Bus - 6364 763 3400
4. Lagerstuk - 6364 763 4000
5. Schakelhendel - 6364 764 0200
6. Schakelhendel - 6364 764 0210
7. Borgring 6 - 9460 624 0600

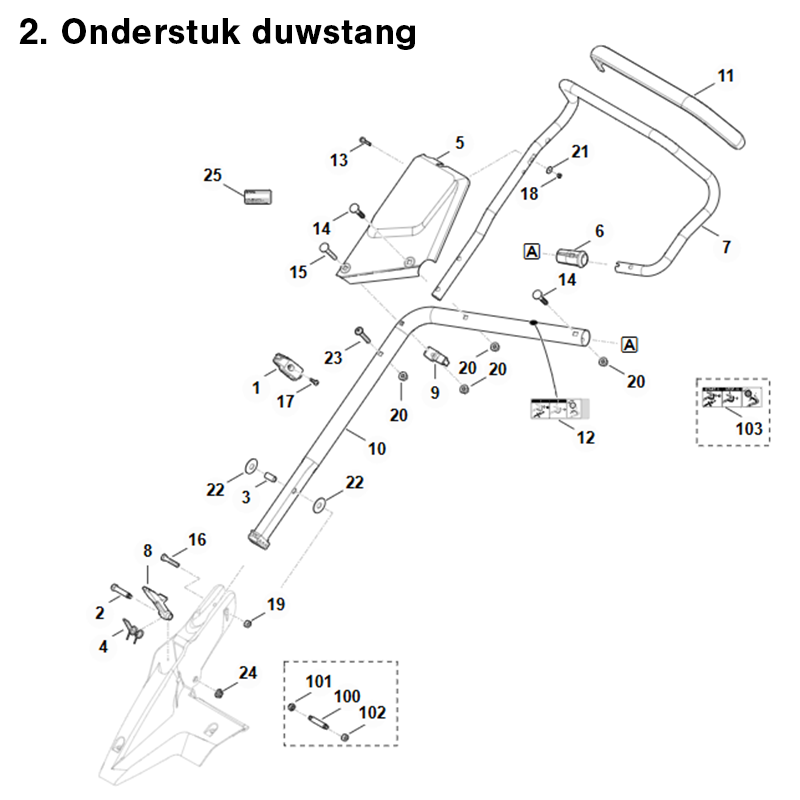

2. Onderstuk duwstang
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Kabelgeleiding - 0000 760 3820
2. Kraagschroef - WA40 716 6800
3. Huls - 6338 703 3800
4. Bladveer - 6338 703 4900
6. Plug - 6392 703 2800
7. Bovenstuk duwstang - 6364 780 3000
8. Hefboom - 6364 763 6010
9. Tegenhouder - 6364 764 6700
10. Onderstuk duwstang - 6364 780 2890
11. Greep - 6364 790 0500
13. Inbusbout M5x30 - 9018 318 1070
14. Platkopbout M8x45 - 9027 068 1930
15. Platkopbout M8x60 - 9027 318 1970
16. Cilinderbout M8x40 - 9037 318 1900
17. Snijbout M5x16 - 9039 488 0984
18. Inbusmoer M5 - 9212 260 0705
19. Borgmoer M8 - 9214 261 1105
20. Inbusmoer M8 - 9216 261 1100
21. Ring 5,3 - 9309 021 0110
22. Schotelveer 34x12,2x1,5 - 9485 648 2044
23. Lenskopschroef M8x50 - 9110 391 1950
24. Inbusmoer M8 - 9220 263 1100
25. Machinenummerplaatje - 0000 967 3454
100. Bout - 6338 703 3700
101. Borgmoer M8 - 9214 320 1105
103. Sticker - 6364 967 4400

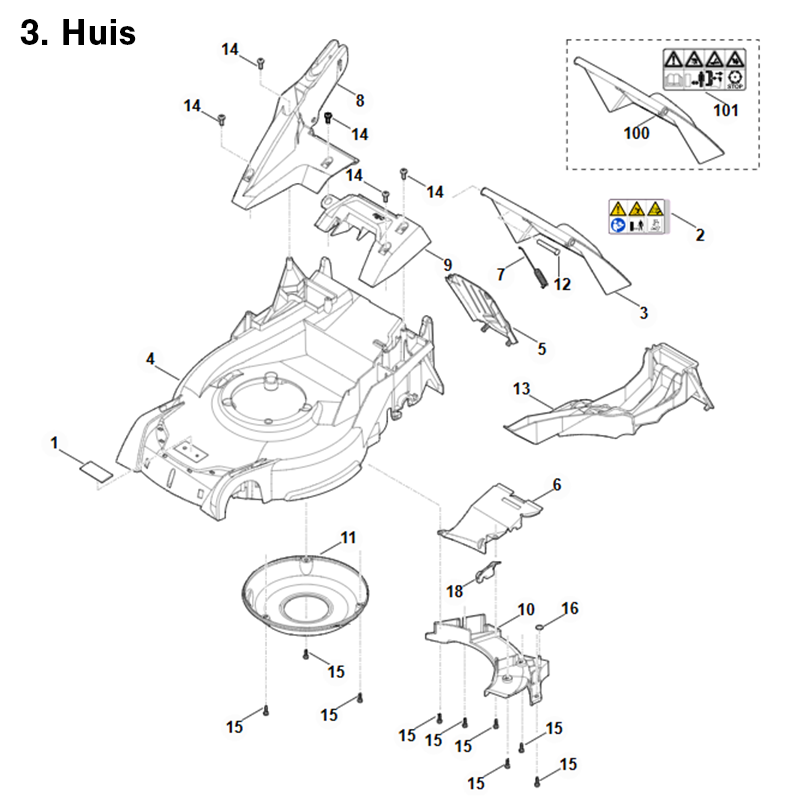

3. Huis
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Schild - 0000 967 1001
2. Waarschuwingsinstructie - 0000 967 6729
3. Klep - 6364 700 2720
4. Behuizing - 6364 700 8501
5. Afdekking - 6364 701 3610
6. Geleideplaat (met steun) - 6364 780 4400
7. Trekveer - 6364 703 5110
8. Console - 6364 703 6205
9. Greep - 6364 703 6600
10. Afdekking - 6364 780 2000
11. Afdekking - 6364 706 0740
12. Pen - 6340 706 5901
13. Mulchhulpstuk - 6364 766 8300
14. Snijbout M8x20 - 9039 488 1801
15. Bout IS-TT6x20 - 9070 010 4430
16. Ring - 6364 708 9300
18. Ondersteuning - 6364 763 3800
100. Klep - 6364 700 2711
101. Waarschuwingsinstructie - 0000 967 3679

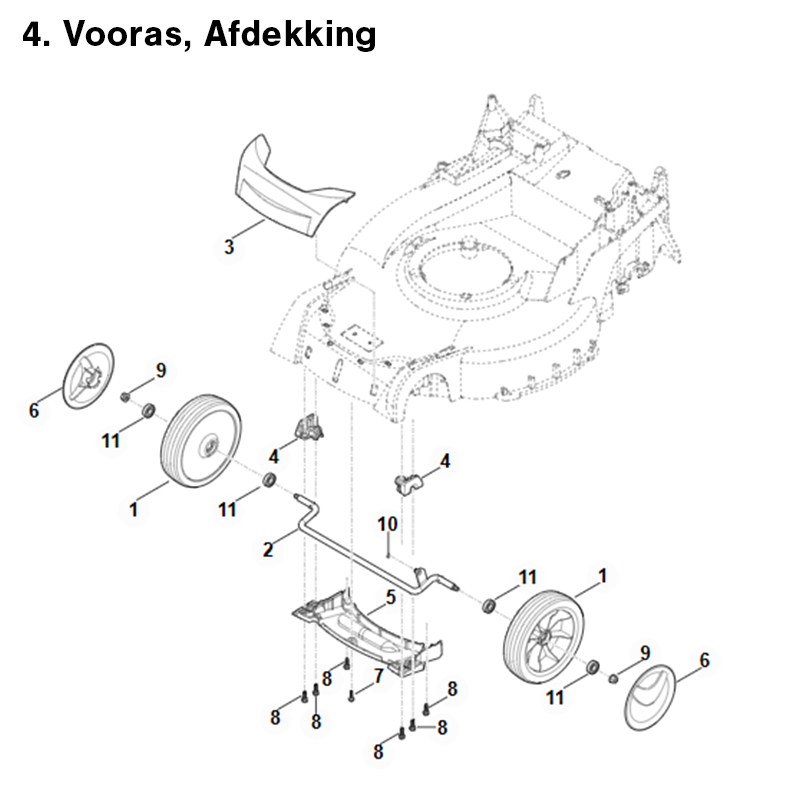

4. Vooras, afdekking
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Wiel compl. 200 - 6364 700 0400
2. As voor - 6364 700 2400
3. Afdekking voor - 6364 701 3600
4. Ashouder voor - 6364 704 1200
5. Afdekking - 6374 706 0720
6. Wielkap - 6375 704 0301
7. Bout IS P5x20 - 9076 611 4290
8. Bout IS-TT6x20 - 9070 010 4430
8. Bout IS AP6x20 - 9076 611 4430
9. Inbusmoer M8 - 9216 261 1100
10. Borgring 5 - 9460 624 0500
11. Kogellager 6001-2TRS - 9503 003 5297

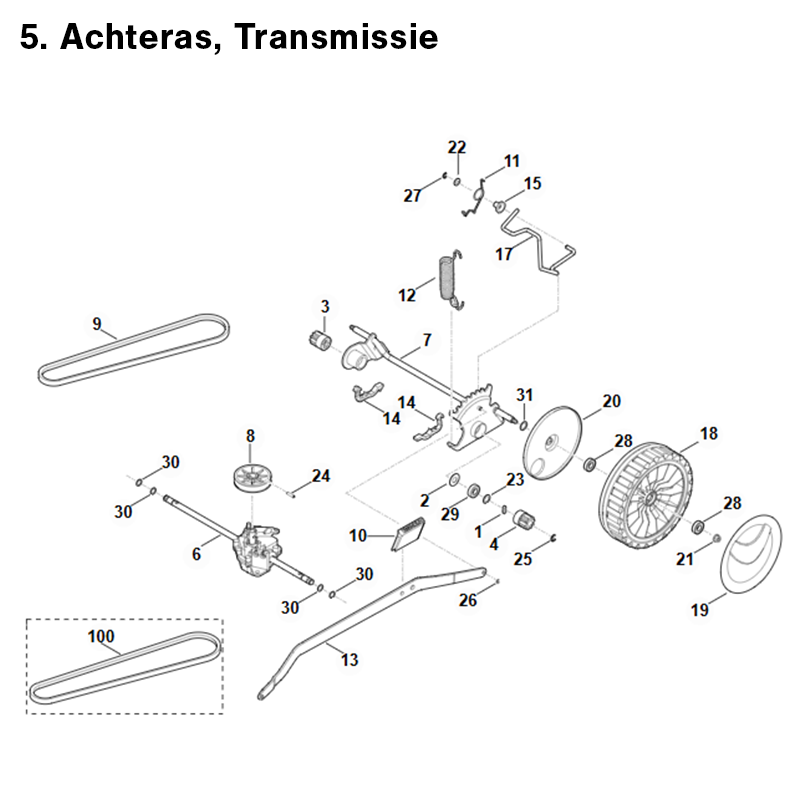

5. Achteras, Transmissie
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Vrijloopwig - 0000 704 8300
2. Beschermschijf - 6103 704 7910
3. Rondsel - 6105 704 7400
4. Rondsel - 6105 704 7410
6. Transmissie compl. - 6364 640 0110
7. As achter - 6364 700 2410
8. V-riempoelie - 6360 704 1000
9. V-riem - 6350 704 2101
10. Clips (aanduiding snijhoogte) - 6364 703 4000
11. Bladveer - 6364 703 4900
12. Trekveer - 6364 703 5100
13. Schakelhendel - 6364 703 8800
14. Ashouder achter - 6364 704 1210
15. Lagerbus - 6364 763 3010
17. Hefboom - 6364 763 6000
18. Wiel compl. 230 - 6375 700 0402
19. Wielkap - 6375 704 0311
20. Afdekking - 6375 704 3611
21. Inbusmoer M8 - 9216 261 1100
22. Ring 7,4 - 9291 021 0160
23. Ring P12x18x0,5 - 9296 021 1608
24. Spanpen 5x36 - 9380 620 2730
25. Borgring 10 - 9460 624 1000
26. Borgring 5 - 9460 624 0500
28. Kogellager 6001-2TRS - 9503 003 5297
30. Ronde keerring 9x1,8 - 9645 945 0755
31. Ring 17 - 9294 021 0270
100. V-riem - 6360 704 2111

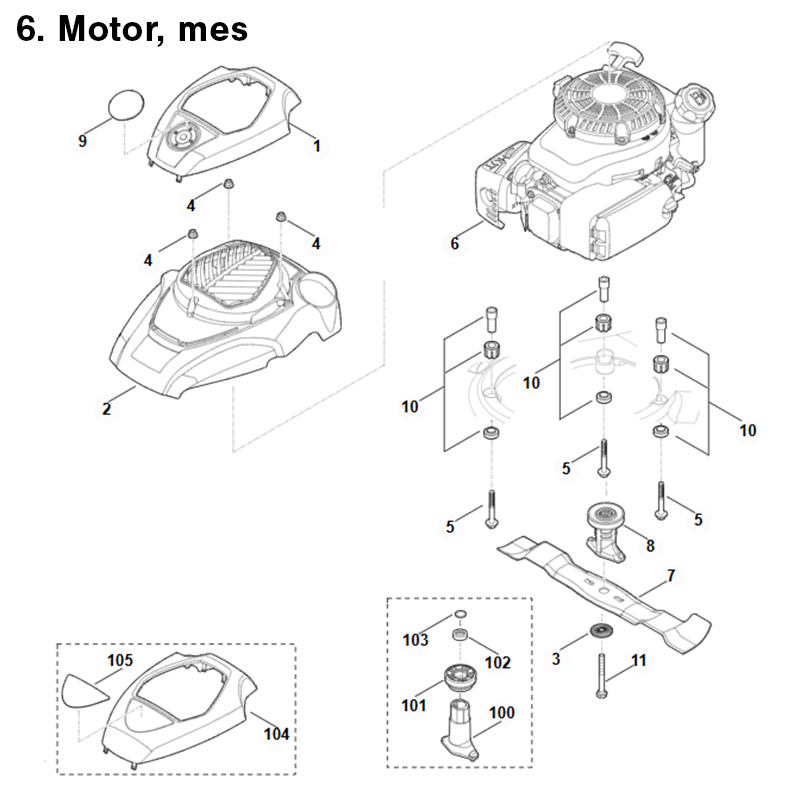

6. Motor, mes
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Afdekking bovenstuk - 0000 082 0427
2. Afdekking onderstuk - 0000 082 0424
3. Veerring - 0000 702 6600
4. Inbusmoer M6 - 9216 261 0901
5. Snijbout 3/8"x70 - 9039 488 9000
6. HD775 (HD775-3027) - 6364 011 1832
6. XT-800 (XT800-3090) - 6364 011 1831
7. Multimes - 6364 702 0100
8. Messenbus - 0000 702 5010
10. Set trillingsdemper - 6375 007 1007
11. Inbusbout 3/8"x85 - 9008 319 9075
100. Messenbus - 6364 702 5000
101. V-riempoelie compl. - 6364 700 2510
102. Afstandsbus - 6360 764 2801
103. Ronde keerring 22x3 - 9645 945 7692
104. Afdekking bovenstuk - 0000 082 0419
105. typeplaatje RM 650 T - 6364 967 1500

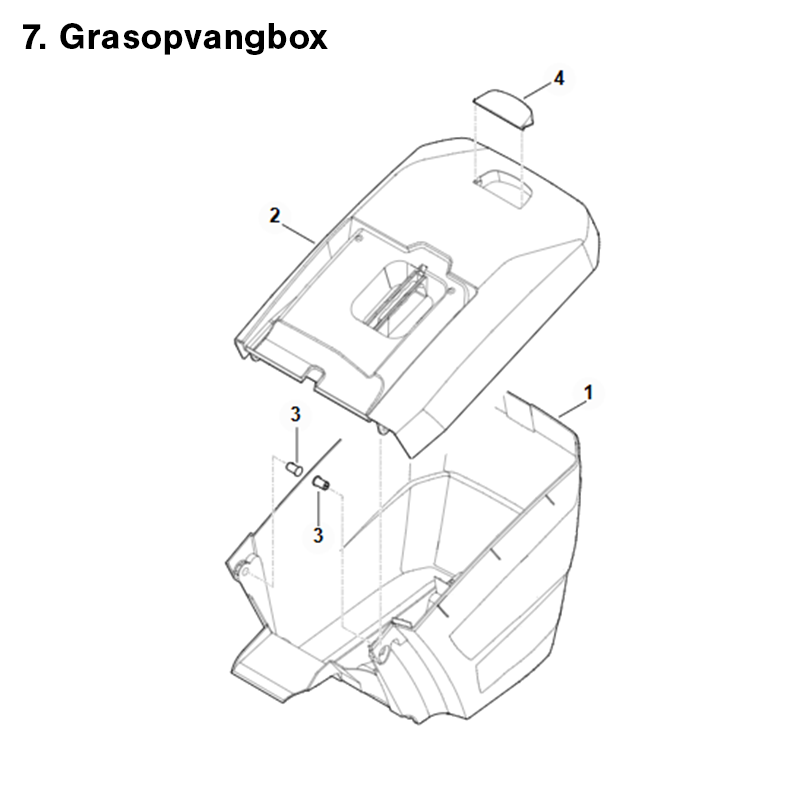

7. Grasopvangbox
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Onderste gedeelte grasopvangbox - 6364 703 9606
2. Bovenste gedeelte grasopvangbox - 6364 760 2101
3. Pen - 6375 703 9010
4. Klep - 6375 708 8000
