Productomschrijving
STIHL RM 650 VS - onderdeeltekening
Ben je op zoek naar onderdelen voor de RM 650 VS? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.
Handleiding
Uitrusting

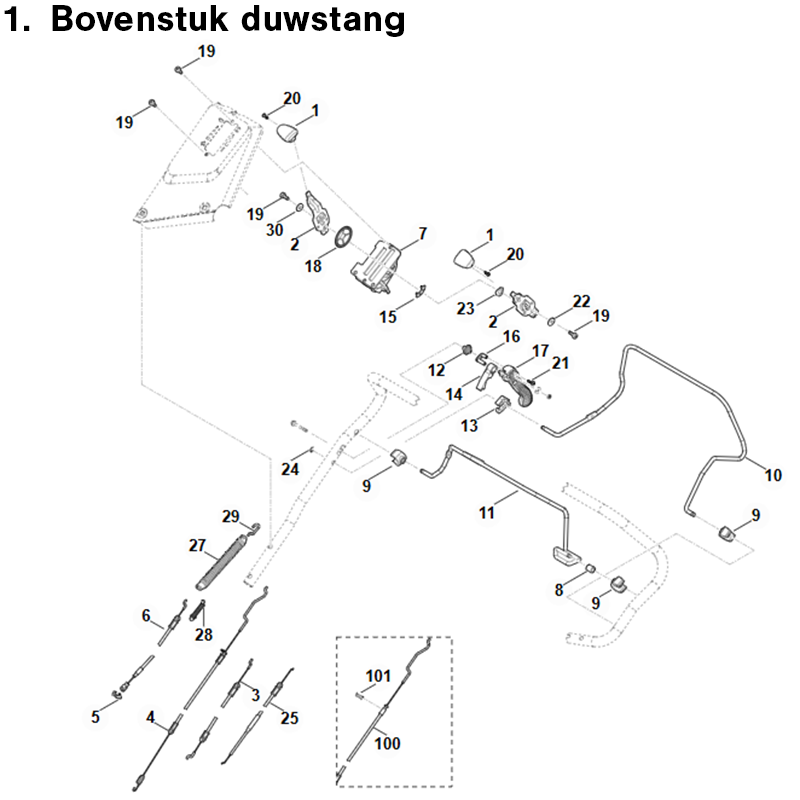

1. Bovenstuk duwstang
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Handgreep - 6170 180 2800
2. Stelhendel - 6364 182 2900
3. Kabel - 6364 700 7500
4. Kabel - 6364 700 7511
5. Pen - 9666 003 9050
6. Kabel - 6364 700 7530
7. Houder - 6364 704 2701
8. Bus - 6364 763 3400
9. Lagerstuk - 6364 763 4000
10. Schakelhendel - 6364 764 0200
11. Schakelhendel - 6364 764 0210
12. Lagerbus - 6375 162 3700
13. Blokkeerhefboom - 6375 162 6700
14. Blokkeerhendel - 6364 162 9200
15. Grendel - 6375 182 4600
16. Versterking - 6375 704 1900
17. Schakelhendel - 6364 760 1590
18. Kliksegment - 6378 708 6200
19. Cilinderbout M6x16 - 9075 478 4610
20. Snijbout P4x12 - 9104 003 3003
21. Snijbout P4x16 - 9104 003 8734
22. Ring 6,4 - 9307 010 0140
23. Veerring 10 - 9323 630 0200
24. Borgring 6 - 9460 624 0600
25. Gaskabel - 6364 180 1100
27. Trekveer - 6364 764 1600
28. Trekveer - 6364 764 1610
29. Verbindingsstuk - 6364 764 2000
30. Schotelveer 18x6,2x0,7 - 9485 648 0684
100. Kabel - 6364 700 7511
101. Klemstuk - 6241 716 6500

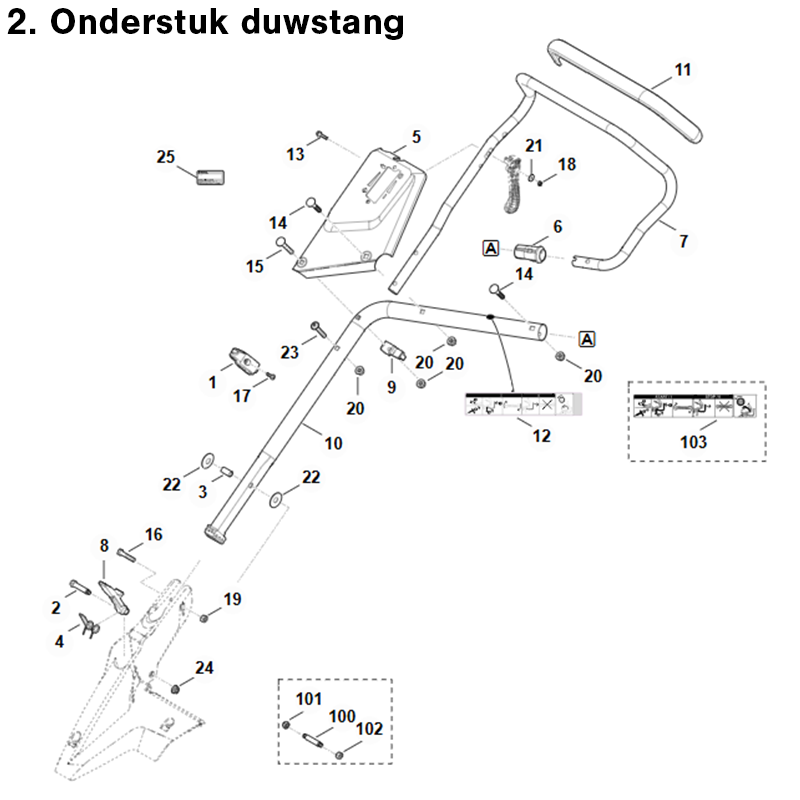

2. Onderstuk duwstang
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Kabelgeleiding - 0000 760 3820
2. Kraagschroef - WA40 716 6800
3. Huls - 6338 703 3800
4. Bladveer - 6338 703 4900
5. Paneel - 6364 760 1740
6. Plug - 6392 703 2800
6. Plug - 6364 703 2800
7. Bovenstuk duwstang - 6364 780 3000
8. Hefboom - 6364 763 6010
9. Tegenhouder - 6364 764 6700
10. Onderstuk duwstang - 6364 780 2895
11. Greep - 6364 790 0500
13. Inbusbout M5x40 - 9018 318 1090
14. Platkopbout M8x45 - 9027 068 1930
15. Platkopbout M8x60 - 9027 318 1970
16. Cilinderbout M8x40 - 9037 318 1900
16. Cilinderbout M8x40 - 9037 319 1902
17. Snijbout M5x16 - 9039 488 0984
18. Inbusmoer M5 - 9212 260 0705
19. Borgmoer M8 - 9214 261 1105
20. Inbusmoer M8 - 9216 261 1100
21. Ring 5,3 - 9307 020 0120
22. Schotelveer 34x12,2x1,5 - 9485 648 2044
23. Lenskopschroef M8x50 - 9110 391 1950
24. Inbusmoer M8 - 9220 263 1100
25. Machinenummerplaatje - 0000 967 3454
100. Bout - 6338 703 3700
101. Borgmoer M8 - 9214 320 1105
103. Sticker - 6364 967 4410

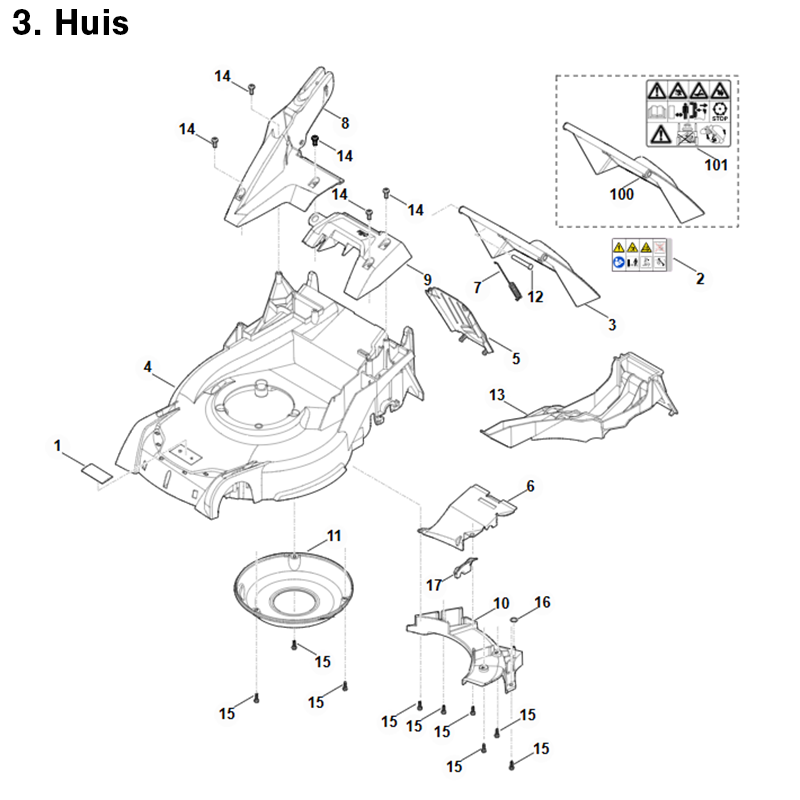

3. Huis
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Schild - 0000 967 1001
3. Klep - 6364 700 2702
4. Behuizing - 6364 700 8501
5. Afdekking - 6364 701 3610
6. Geleideplaat (met steun) - 6364 780 4400
7. Trekveer - 6364 703 5110
8. Console - 6364 703 6205
9. Greep - 6364 703 6600
10. Afdekking - 6364 780 2000
11. Afdekking - 6364 706 0740
12. Pen - 6340 706 5901
13. Mulchhulpstuk - 6364 766 8300
14. Snijbout M8x20 - 9039 488 1801
15. Bout IS-TT6x20 - 9070 010 4430
15. Bout IS AP6x20 - 9076 611 4430
16. Ring - 6364 708 9300
17. Ondersteuning - 6364 763 3800
100. Klep - 6364 700 2701
101. Waarschuwingsinstructie - 0000 967 4405

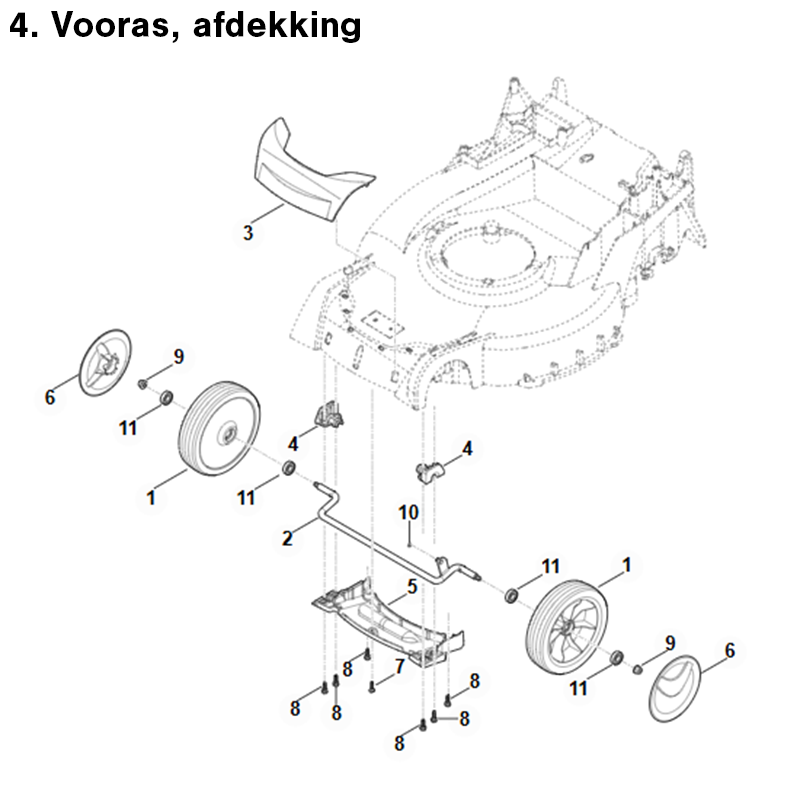

4. Vooras, afdekking
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Wiel compl. 200 - 6364 700 0400
2. As voor - 6364 700 2400
3. Afdekking voor - 6364 701 3600
4. Ashouder voor - 6364 704 1200
5. Afdekking - 6374 706 0720
6. Wielkap - 6375 704 0301
7. Bout IS P5x20 - 9076 611 4290
8. Bout IS-TT6x20 - 9070 010 4430
8. Bout IS AP6x20 - 9076 611 4430
9. Inbusmoer M8 - 9216 261 1100
10. Borgring 5 - 9460 624 0500
11. Kogellager 6001-2TRS - 9503 003 5297

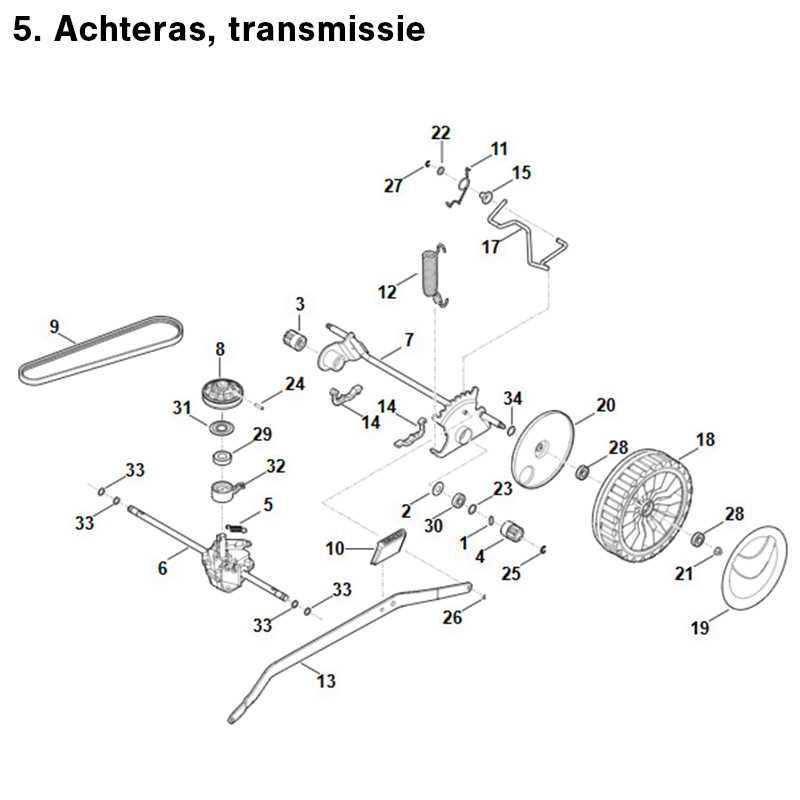

5. Achteras, Transmissie
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Vrijloopwig - 0000 704 8300
2. Beschermschijf - 6103 704 7910
3. Rondsel - 6105 704 7400
4. Rondsel - 6105 704 7410
5. Trekveer - 6360 643 3800
6. Transmissie compl. - 6364 640 0100
7. As achter - 6364 700 2410
8. V-riempoelie compl. - 6364 700 2500
9. V-riem - 6364 704 2100
10. Clips (aanduiding snijhoogte) - 6364 703 4000
11. Bladveer - 6364 703 4900
12. Trekveer - 6364 703 5100
13. Schakelhendel - 6364 703 8800
14. Ashouder achter - 6364 704 1210
15. Lagerbus - 6364 763 3010
17. Hefboom - 6364 763 6000
18. Wiel compl. 230 - 6375 700 0402
19. Wielkap - 6375 704 0311
20. Afdekking - 6375 704 3611
21. Inbusmoer M8 - 9216 261 1100
22. Ring 7,4 - 9291 021 0160
23. Ring P12x18x0,5 - 9296 021 1608
24. Spanpen 5x36 - 9380 620 2730
25. Borgring 10 - 9460 624 1000
26. Borgring 5 - 9460 624 0500
28. Kogellager 6001-2TRS - 9503 003 5297
33. Ronde keerring 9x1,8 - 9645 945 0755
34. Ring 17 - 9294 021 0270

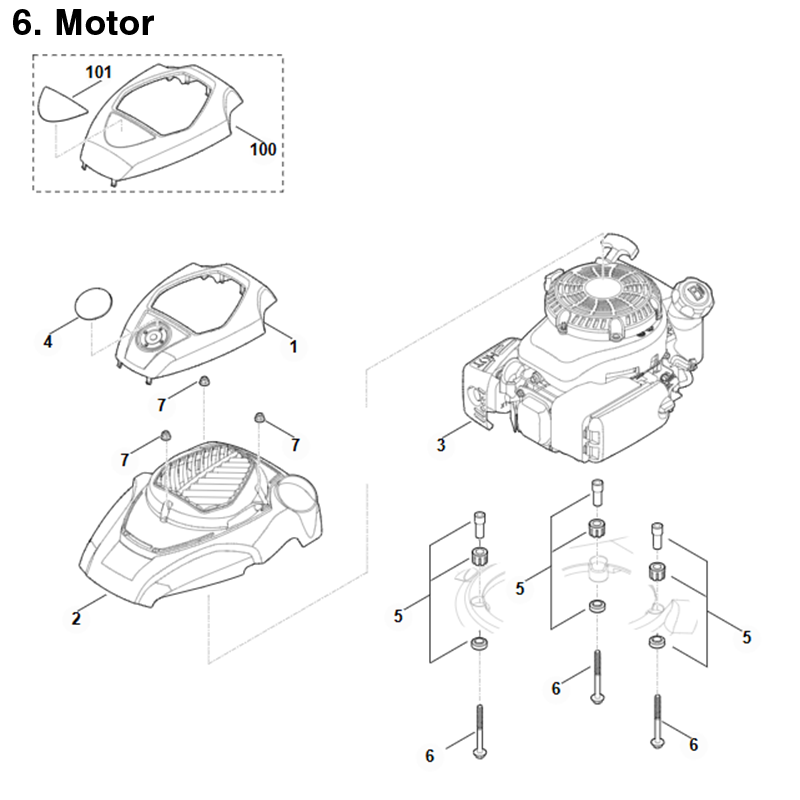

6. Motor
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Afdekking bovenstuk - 0000 082 0427
2. Afdekking onderstuk - 0000 082 0424
3. HD775 (HD775-3025) - 6364 011 1812
3. XT-800 (XT800-3088) - 6364 011 1811
3. XT-800 (XT800-3088) - 6364 011 1810
4. Typeplaatje RM 650 VS - 6364 967 1511
5. Set trillingsdemper - 6375 007 1007
6. Snijbout 3/8"x100 - 9039 488 9042
7. Inbusmoer M6 - 9216 261 0901
100. Afdekking bovenstuk - 0000 082 0419
101. Typeplaatje RM 650 VS - 6364 967 1510

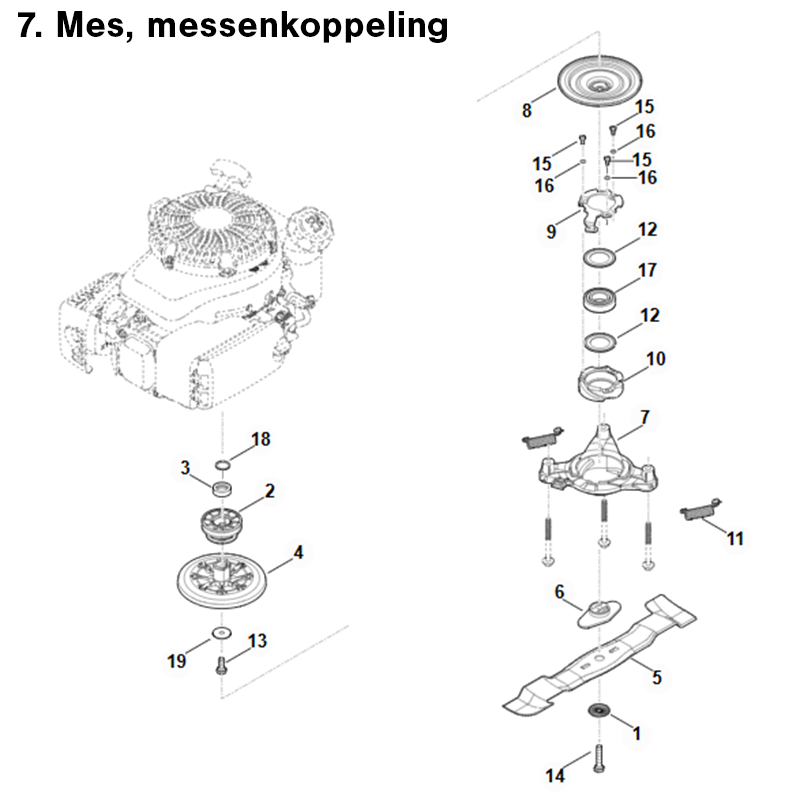

7. mes, messenkoppeling
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Veerring - 0000 702 6600
2. V-riempoelie compl. - 6364 700 2510
3. Afstandsbus - 6360 764 2801
4. Koppelingstrommel bovenstuk - 6364 160 2905
5. Multimes - 6364 702 0100
6. Meenemer - 6364 702 0600
7. Koppelingsflens - 6378 160 0500
8. Onderstuk koppelingstrommel - 6378 160 2905
9. Hefboom - 6364 162 5000
10. Nokken - 6378 162 5100
11. Trekveer - 6364 162 7900
12. Ring - 6378 162 8800
13. Inbusbout 3/8"x1" - 9008 319 9066
14. Inbusbout M10x40 - 9008 348 2440
15. Snijbout M6x12 - 9039 488 1266
16. Borgring 6,4 - 9460 624 4028
17. Kogellager 6206-2RS1 - 9503 003 7073
18. Ronde keerring 22x3 - 9645 945 7692
19. Schotelveer 28x10,2x1,25 - 9485 648 1694

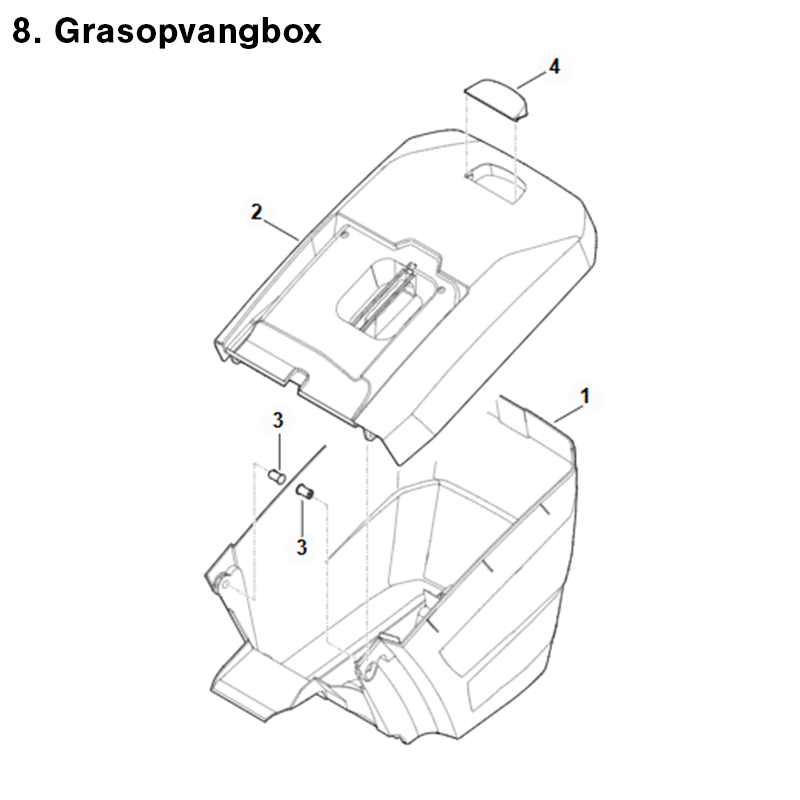

8. Grasopvangbox
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Onderste gedeelte grasopvangbox - 6364 703 9606
2. Bovenste gedeelte grasopvangbox - 6364 760 2101
3. Pen - 6375 703 9010
4. Klep - 6375 708 8000
