STIHL RM 650.1 VE - onderdeeltekening

Ben je op zoek naar onderdelen voor de RM 650.1 VE? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.

Handleiding

STIHL RM 650.1 VE REPARATIE HANDLEIDING

Uitrusting

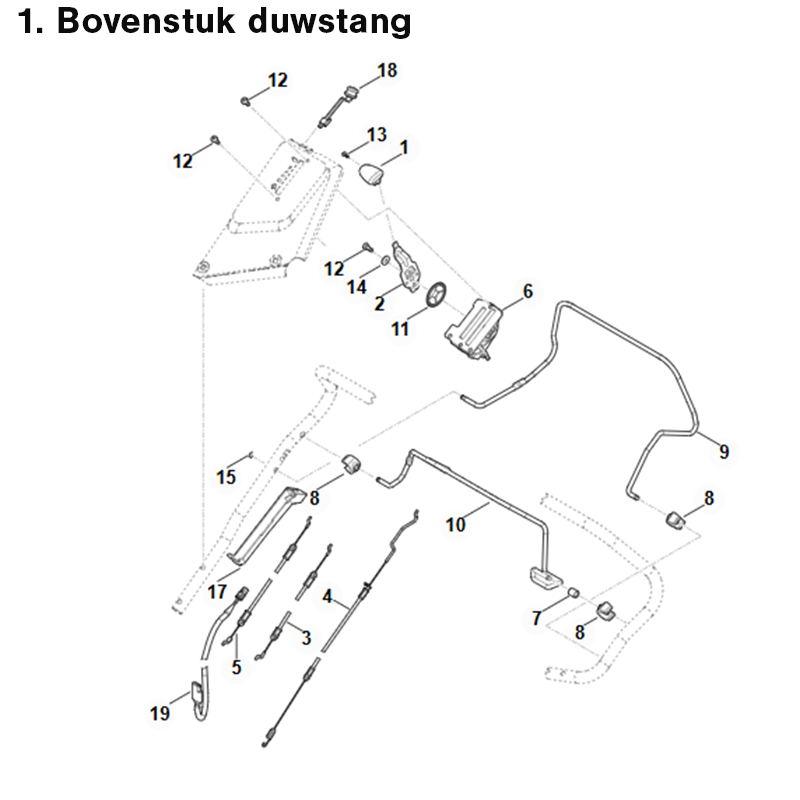

 1. Bovenstuk duwstang

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Handgreep - 6170 180 2800
2. Stelhendel - 6364 182 2900
3. Kabel - 6364 700 7500
4. Kabel - 6364 700 7511
6. Houder - 6364 704 2701
7. Bus - 6364 763 3400
8. Lagerstuk - 6364 763 4000
9. Schakelhendel - 6364 764 0200
10. Schakelhendel - 6364 764 0210
11. Kliksegment - 6378 708 6200
12. Cilinderbout M6x16 - 9075 478 4610
13. Snijbout P4x12 - 9104 003 3003
14. Schotelveer 18x6,2x0,7 - 9485 648 0684
15. Borgring 6 - 9460 624 0600
17. Afdekking - 6364 706 0750
18. Startknop - 6340 430 0700
19. Kabelboom - 6364 440 3000

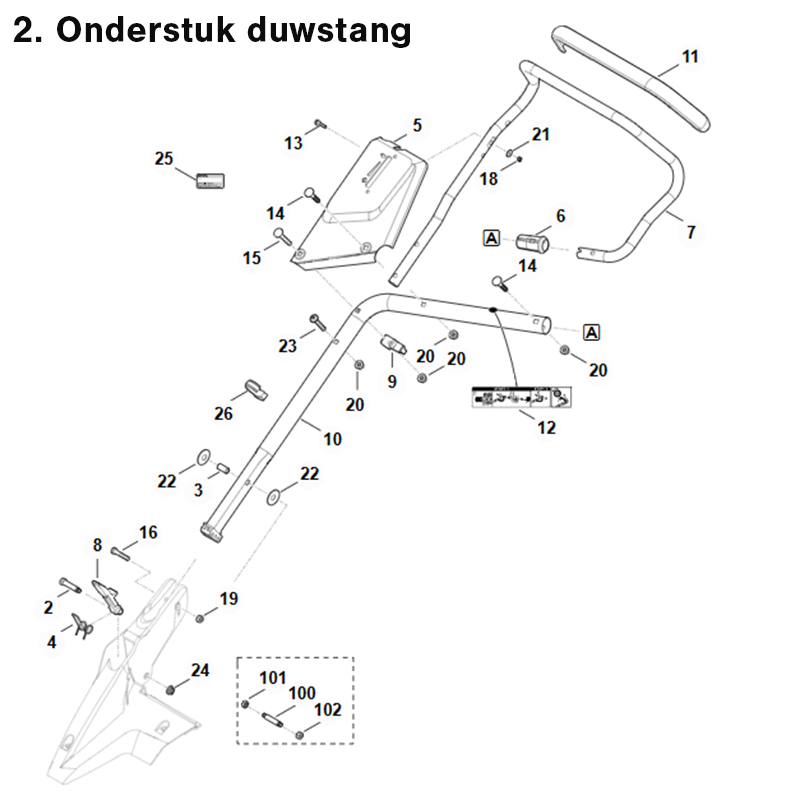

2. Onderstuk duwstang

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

2. Kraagschroef - WA40 716 6800
3. Huls - 6338 703 3800
4. Bladveer - 6338 703 4900
6. Plug - 6392 703 2800
7. Bovenstuk duwstang - 6364 780 3000
8. Hefboom - 6364 763 6010
9. Tegenhouder - 6364 764 6700
11. Greep - 6364 790 0500
13. Inbusbout M5x40 - 9018 318 1090
14. Platkopbout M8x45 - 9027 068 1930
15. Platkopbout M8x60 - 9027 318 1970
16. Cilinderbout M8x40 - 9037 318 1900
18. Inbusmoer M5 - 9212 260 0705
19. Borgmoer M8 - 9214 261 1105
20. Inbusmoer M8 - 9216 261 1100
21. Ring 5,3 - 9309 021 0110
22. Schotelveer 34x12,2x1,5 - 9485 648 2044
23. Lenskopschroef M8x50 - 9110 391 1950
24. Inbusmoer M8 - 9220 263 1100
25. Machinenummerplaatje - 0000 967 3454
26. Kabelclip - 6338 703 3105
100. Bout - 6338 703 3700
102. Borgmoer M8 - 9214 320 1105

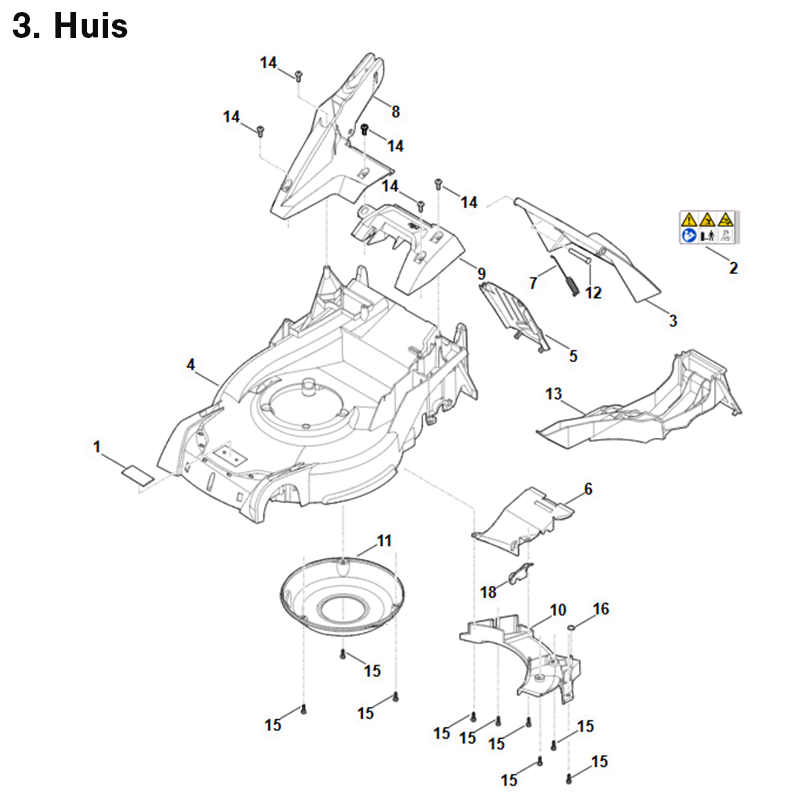

3. Huis

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Schild - 0000 967 1001
2. Waarschuwingsinstructie - 0000 967 6729
3. Klep - 6364 700 2720
4. Behuizing - 6364 700 8501
5. Afdekking - 6364 701 3610
6. Geleideplaat (met steun) - 6364 780 4400
7. Trekveer - 6364 703 5110
8. Console - 6364 703 6205
9. Greep - 6364 703 6600
10. Afdekking - 6364 780 2000
11. Afdekking - 6364 706 0740
12. Pen - 6340 706 5901
13. Mulchhulpstuk - 6364 766 8300
14. Snijbout M8x20 - 9039 488 1801
15. Bout IS-TT6x20 - 9070 010 4430
16. Ring - 6364 708 9300
18. Ondersteuning - 6364 763 3800

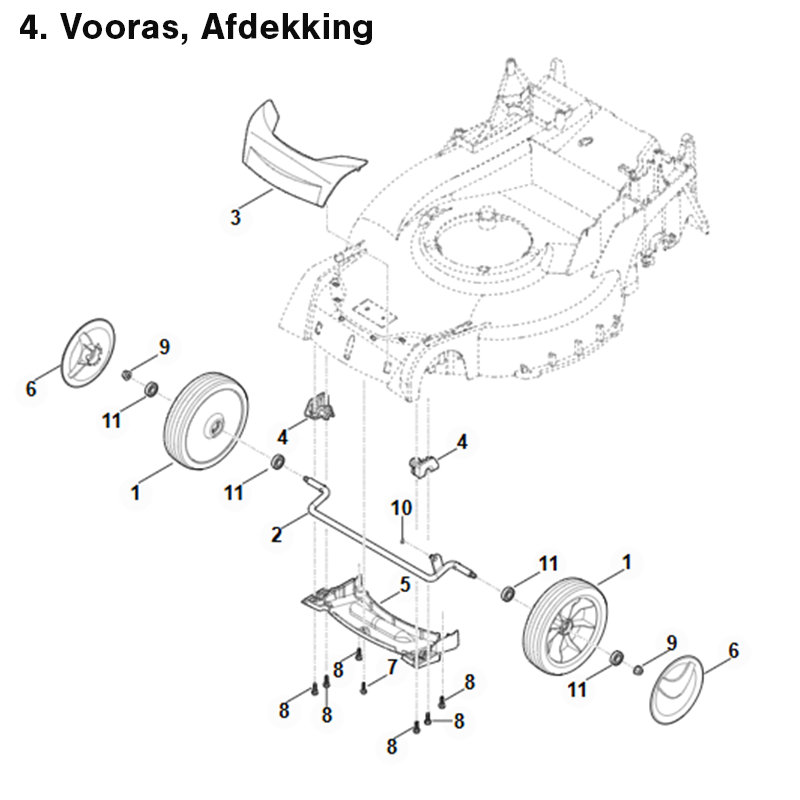

4. Vooras, afdekking

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Wiel compl. 200 - 6364 700 0400
2. As voor - 6364 700 2400
3. Afdekking voor - 6364 701 3600
4. Ashouder voor - 6364 704 1200
5. Afdekking - 6374 706 0720
6. Wielkap - 6375 704 0301
7. Bout IS P5x20 - 9076 611 4290
8. Bout IS-TT6x20 - 9070 010 4430
9. Inbusmoer M8 - 9216 261 1100
10. Borgring 5 - 9460 624 0500
11. Kogellager 6001-2TRS - 9503 003 5297

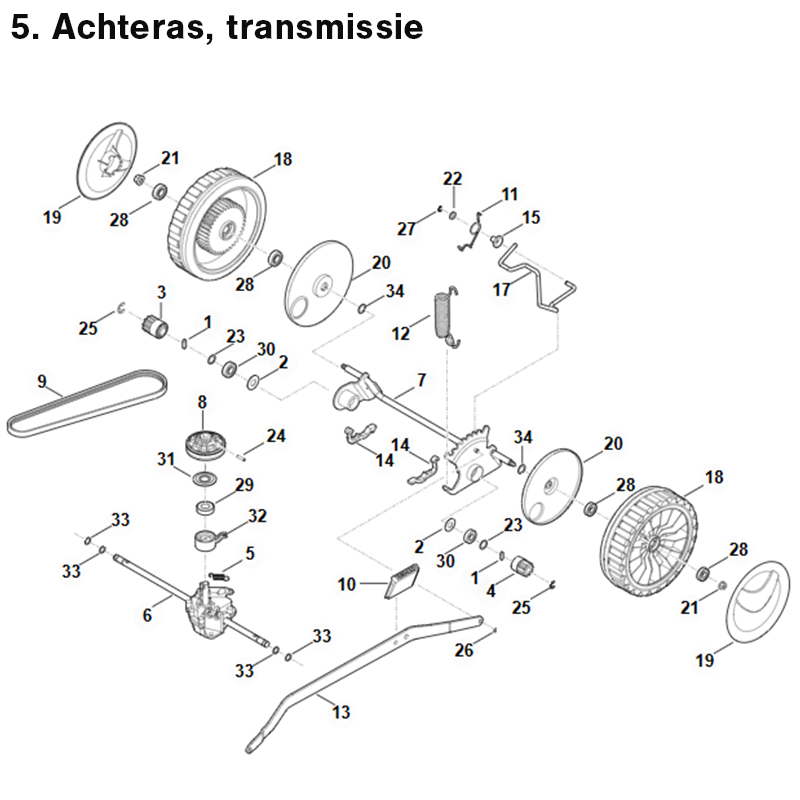

5. Achteras, Transmissie

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Vrijloopwig - 0000 704 8300
2. Beschermschijf - 6103 704 7910
3. Rondsel - 6105 704 7400
4. Rondsel - 6105 704 7410
5. Trekveer - 6360 643 3800
6. Transmissie compl. - 6364 640 0100
7. As achter - 6364 700 2410
8. V-riempoelie compl. - 6364 700 2500
9. V-riem - 6364 704 2100
10. Clips (aanduiding snijhoogte) - 6364 703 4000
11. Bladveer - 6364 703 4900
12. Trekveer - 6364 703 5100
13. Schakelhendel - 6364 703 8800
14. Ashouder achter - 6364 704 1210
15. Lagerbus - 6364 763 3010
17. Hefboom - 6364 763 6000
18. Wiel compl. 230 - 6375 700 0402
19. Wielkap - 6375 704 0311
20. Afdekking - 6375 704 3611
21. Inbusmoer M8 - 9216 261 1100
22. Ring 7,4 - 9291 021 0160
23. Ring P12x18x0,5 - 9296 021 1608
24. Spanpen 5x36 - 9380 620 2730
25. Borgring 10 - 9460 624 1000
26. Borgring 5 - 9460 624 0500
28. Kogellager 6001-2TRS - 9503 003 5297
33. Ronde keerring 9x1,8 - 9645 945 0755
34. Ring 17 - 9294 021 0270

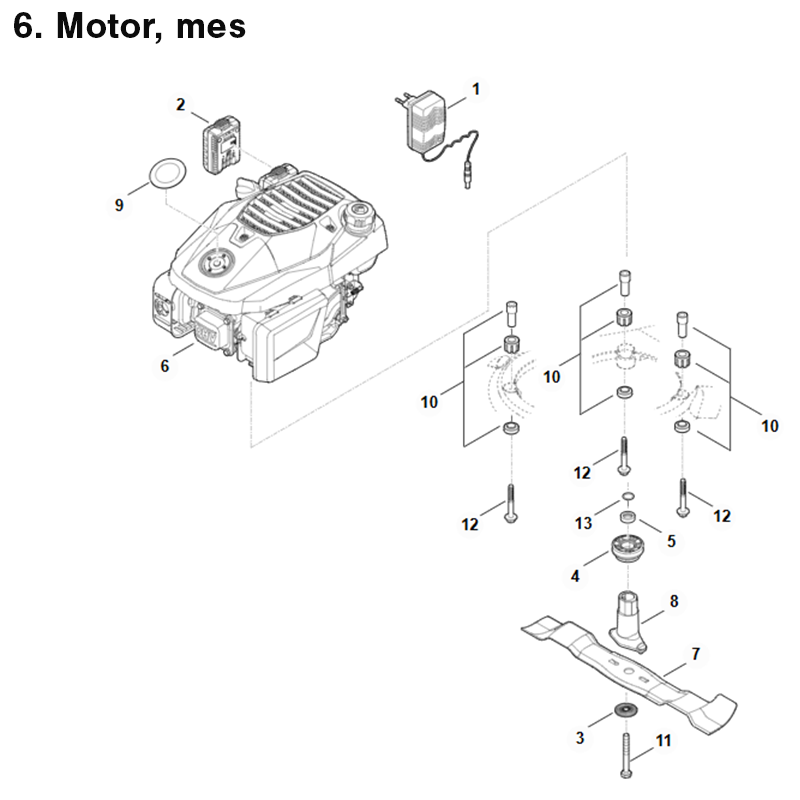

6. Motor, mes

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Laadapparaat - 0000 430 2502
2. Accu (10,8V) - 0000 400 6501
3. Veerring - 0000 702 6600
4. V-riempoelie compl. - 6364 700 2510
5. Afstandsbus - 6360 764 2801
6. EVC 300.1 E (EVC300-0004) - 6340 011 1856
7. Multimes - 6364 702 0100
8. Messenbus - 6364 702 5000
9. Typeplaatje RM 650 VE - 6364 967 1516
10. Set trillingsdemper - 6340 007 1026
11. Inbusbout 3/8"x85 - 9008 319 9075
12. Snijbout 3/8"x70 - 9039 488 9000
13. Ronde keerring 22x3 - 9645 945 7692

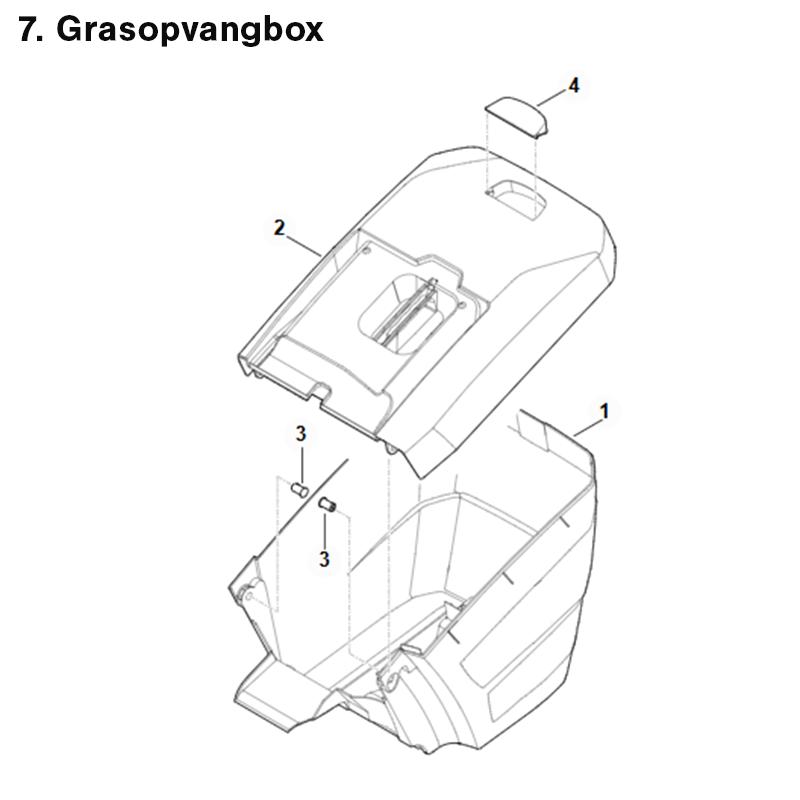

7. Grasopvangbox

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Onderste gedeelte grasopvangbox - 6364 703 9606
2. Bovenste gedeelte grasopvangbox - 6364 760 2101
3. Pen - 6375 703 9010
4. Klep - 6375 708 8000
