STIHL RM 655.1 RS - onderdeeltekening

Ben je op zoek naar onderdelen voor de RM 655.1 RS? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.

Handleiding

STIHL RM 655.1 RS REPARATIE HANDLEIDING

Uitrusting

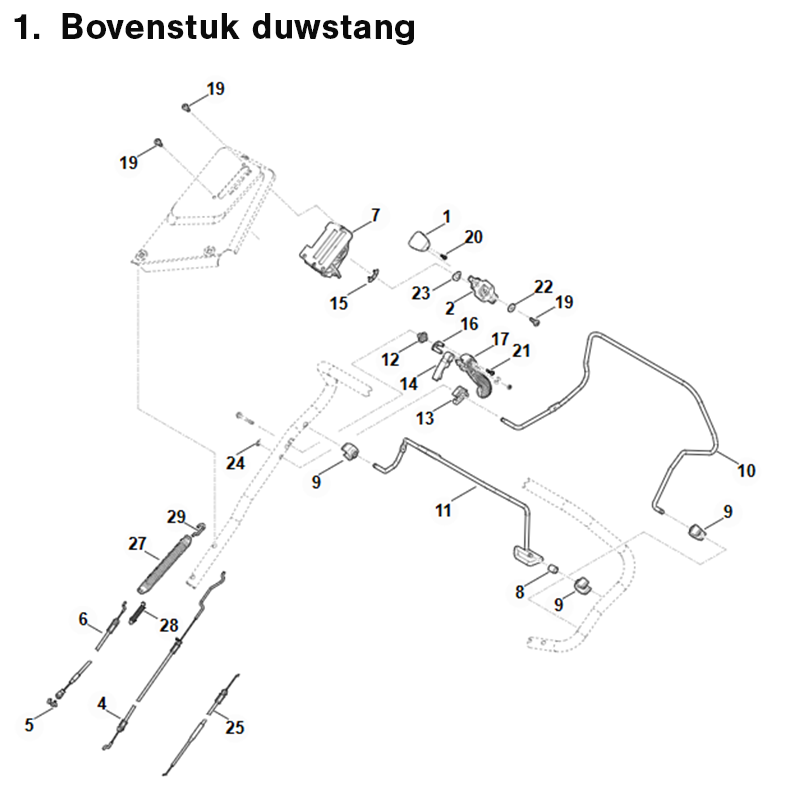

 1. Bovenstuk duwstang

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Handgreep - 6170 180 2800
2. Stelhendel - 6364 182 2900
4. Kabel - 6374 700 7511
5. Pen - 9666 003 9050
6. Kabel - 6364 700 7530
7. Houder - 6364 704 2701
8. Bus - 6364 763 3400
9. Lagerstuk - 6364 763 4000
10. Schakelhendel - 6364 764 0200
11. Schakelhendel - 6364 764 0210
12. Lagerbus - 6375 162 3700
13. Blokkeerhefboom - 6375 162 6700
14. Blokkeerhendel - 6364 162 9200
15. Grendel - 6375 182 4600
16. Versterking - 6375 704 1900
17. Schakelhendel - 6364 760 1590
19. Cilinderbout M6x16 - 9075 478 4610
20. Snijbout P4x12 - 9104 003 3003
21. Snijbout P4x16 - 9104 003 8734
22. Ring 6,4 - 9307 010 0140
23. Veerring 10 - 9323 630 0200
24. Borgring 6 - 9460 624 0600
25. Gaskabel - 6364 180 1100
27. Trekveer - 6364 764 1600
28. Trekveer - 6364 764 1610
29. Verbindingsstuk - 6364 764 2000

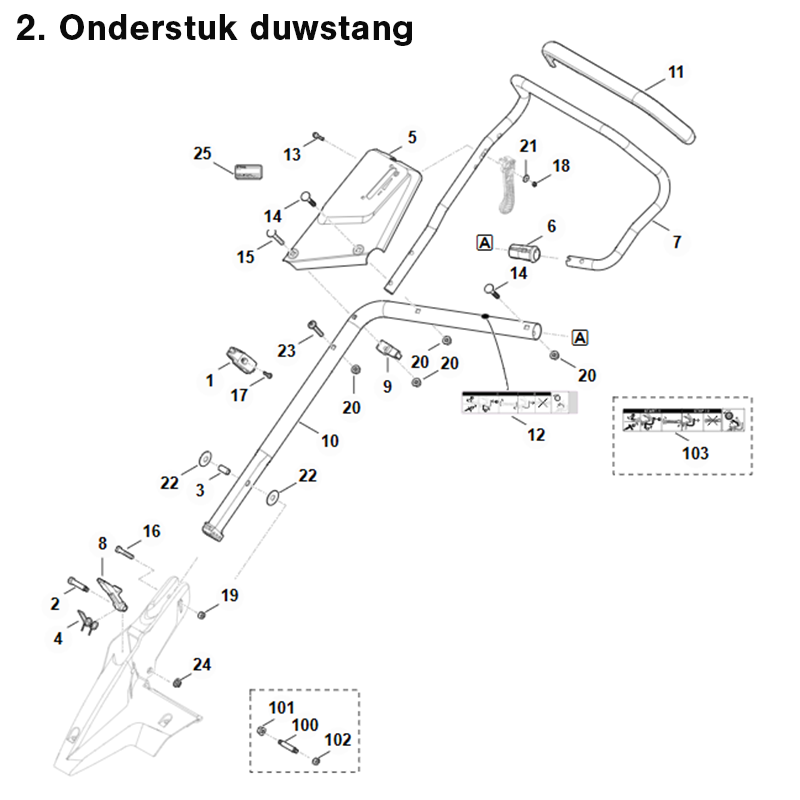

2. Onderstuk duwstang

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Kabelgeleiding - 0000 760 3820
2. Kraagschroef - WA40 716 6800
3. Huls - 6338 703 3800
4. Bladveer - 6338 703 4900
5. Paneel - 6374 760 1700
6. Plug - 6392 703 2800
7. Bovenstuk duwstang - 6364 780 3000
8. Hefboom - 6364 763 6010
9. Tegenhouder - 6364 764 6700
10. Onderstuk duwstang - 6364 780 2895
11. Greep - 6364 790 0500
13. Inbusbout M5x40 - 9018 318 1090
14. Platkopbout M8x45 - 9027 068 1930
15. Platkopbout M8x60 - 9027 318 1970
16. Cilinderbout M8x40 - 9037 318 1900
17. Snijbout M5x16 - 9039 488 0984
18. Inbusmoer M5 - 9212 260 0705
19. Borgmoer M8 - 9214 261 1105
20. Inbusmoer M8 - 9216 261 1100
21. Ring 5,3 - 9307 020 0120
22. Schotelveer 34x12,2x1,5 - 9485 648 2044
23. Lenskopschroef M8x50 - 9110 391 1950
24. Inbusmoer M8 - 9220 263 1100
25. Machinenummerplaatje - 0000 967 3454
100. Bout - 6338 703 3700
102. Borgmoer M8 - 9214 320 1105
103. Sticker - 6364 967 4410

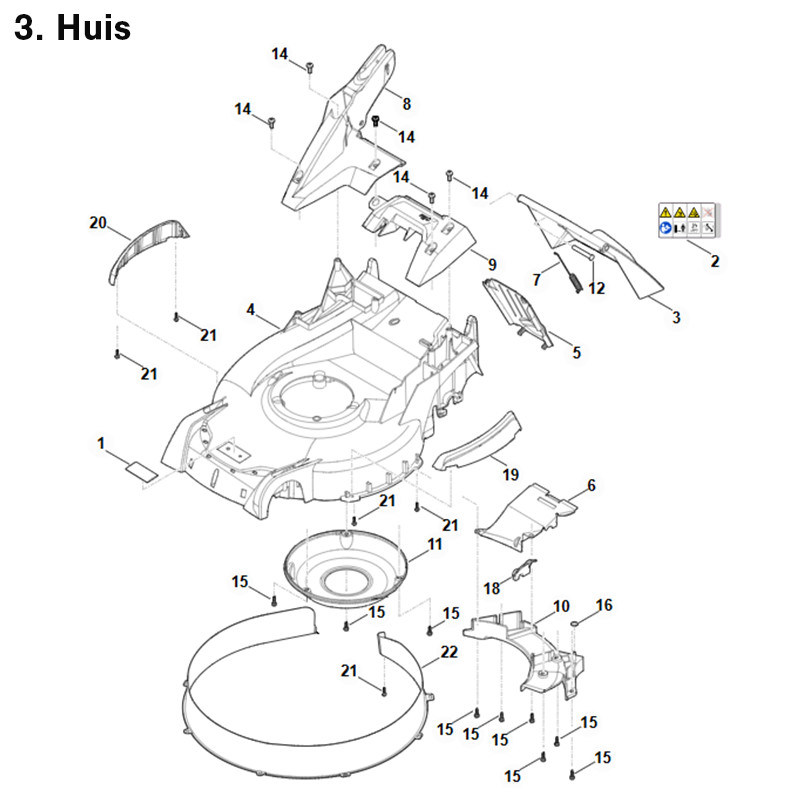

3. Huis

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Schild - 0000 967 1001
3. Klep - 6364 700 2702
4. Behuizing - 6374 700 8511
5. Afdekking - 6364 701 3610
6. Geleideplaat (met steun) - 6374 780 4400
7. Trekveer - 6364 703 5110
8. Console - 6364 703 6205
9. Greep - 6364 703 6600
10. Afdekking - 6374 780 2010
11. Afdekking - 6364 706 0740
12. Pen - 6340 706 5901
14. Snijbout M8x20 - 9039 488 1801
15. Bout IS-TT6x20 - 9070 010 4430
16. Ring - 6364 708 9300
18. Ondersteuning - 6364 763 3800
19. Stootstrip links - 6374 706 7300
20. Stootstrip rechts - 6374 706 7305
21. Bout IS P5x20 - 9076 611 4290
22. Inlegstuk - 6374 701 4300

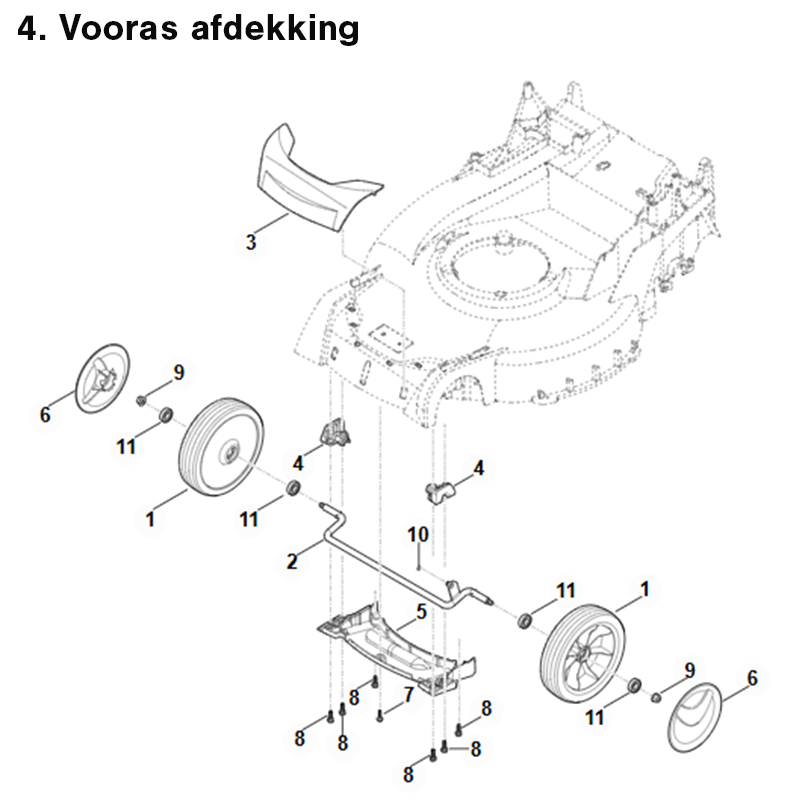

4. Vooras, afdekking

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Wiel compl. 200 - 6364 700 0400
2. As voor - 6364 700 2400
3. Afdekking voor - 6364 701 3600
4. Ashouder voor - 6364 704 1200
5. Afdekking - 6374 706 0720
6. Wielkap - 6375 704 0301
7. Bout IS P5x20 - 9076 611 4290
8. Bout IS-TT6x20 - 9070 010 4430
9. Inbusmoer M8 - 9216 261 1100
10. Borgring 5 - 9460 624 0500
11. Kogellager 6001-2TRS - 9503 003 5297

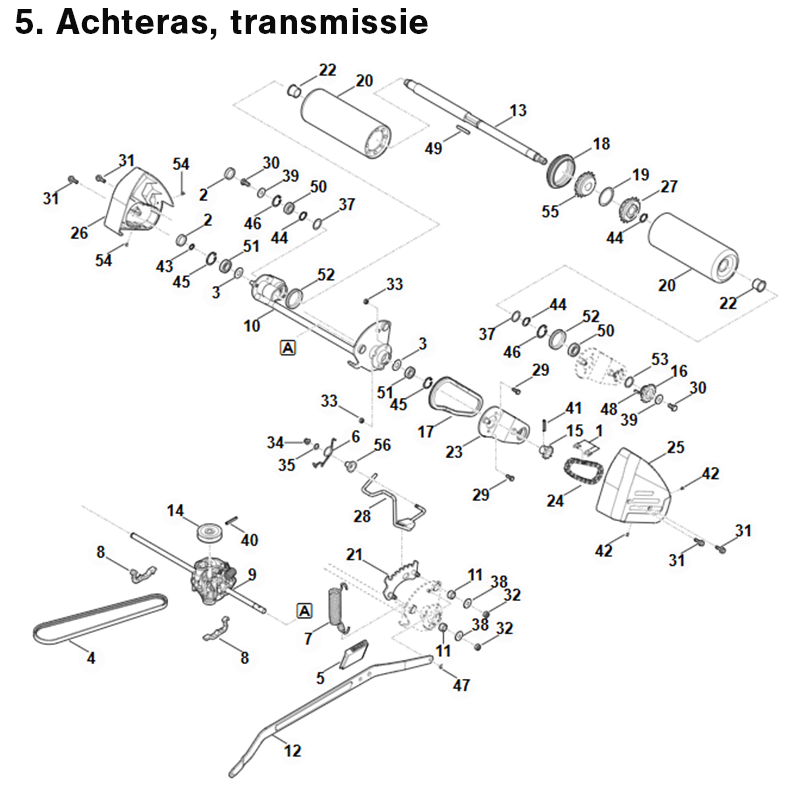

5. Achteras, Transmissie

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Kettingslot 3/8"x7/32" - 0000 881 3895
2. Afsluitkap - 0771 262 2005
3. Beschermschijf - 6103 704 7910
4. V-riem - 6360 704 2111
5. Clips (aanduiding snijhoogte) - 6364 703 4010
6. Bladveer - 6364 703 4900
7. Trekveer - 6364 703 5100
8. Ashouder achter - 6364 704 1210
9. Transmissie compl. - 6374 640 0110
10. As achter - 6374 700 2400
11. Huls - 6374 703 3800
12. Schakelhendel - 6374 703 8800
13. As - 6374 704 0500
14. V-riempoelie - 6374 704 1000
15. Kettingwiel - 6374 704 5500
16. Kettingwiel - 6374 704 5510
17. Pakking - 6374 709 0400
18. Keerring - 6374 709 2000
19. Steunring (vrijloop) - 6374 709 2200
20. Wals compl. - 6374 760 3605
21. Aanslagplaat - 6374 760 5600
22. Kraagbus - 6374 764 2700
23. Zwenkhefboom - 6374 780 0300
24. Rolketting - 6374 780 0600
25. Afdekking links - 6374 780 2000
26. Afdekking rechts - 6374 780 2005
27. Vrijloop rechts compl. - 6374 780 2215
28. Blokkeerhefboom - 6374 780 3400
29. Inbusbout M6x16 - 9008 318 1280
30. Inbusbout M8x16 - 9008 318 1780
31. Inbusbout M6x20 - 9018 346 1330
32. Borgmoer M8 - 9214 261 1105
33. Borgmoer M6 - 9214 263 0900
34. Inbusmoer M6 - 9216 261 0901
35. Ring 7,4 - 9291 021 0160
37. Pasring 20x28x0,3 - 9296 021 1687
38. Ring 8,4 - 9307 021 0180
40. Spanpen 5x36 - 9380 620 2730
41. Spanpen 5x32 - 9386 620 2710
42. Blindklinknagel 4x8 - 9438 424 3165
43. Borgring 12x1 - 9455 621 1130
44. Borgring 20x1,2 - 9455 621 2150
45. Borgring 28x1,2 - 9456 621 3100
46. Borgring 32x1,2 - 9456 621 3600
47. Borgring 5 - 9460 624 0500
48. Pasveer 5x5x12 - 9470 435 1340
50. Kogellager 6002-2RS - 9503 003 5295
51. Kogellager 6001-2TRS - 9503 003 5297
52. Asafdichtring VA50-40-NBR - 9642 005 0100
53. Ronde keerring 22x3 - 9645 945 7692
55. Vrijloop links compl. - 6374 780 2210
56. Lagerbus - 6364 763 3010

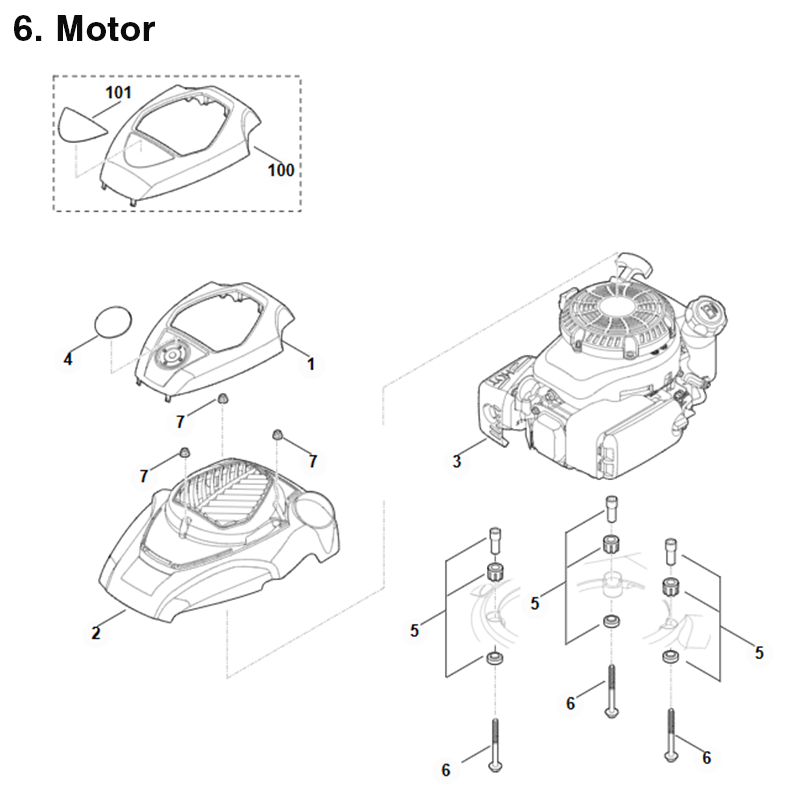

6. Motor

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Afdekking bovenstuk - 0000 082 0427
2. Afdekking onderstuk - 0000 082 0424
3. HD775 (HD775-3025) - 6364 011 1812
5. Set trillingsdemper - 6375 007 1007
6. Snijbout 3/8"x100 - 9039 488 9042
7. Inbusmoer M6 - 9216 261 0901
100. Afdekking bovenstuk - 0000 082 0419
101. Typeplaatje RM 655 RS - 6374 967 1521

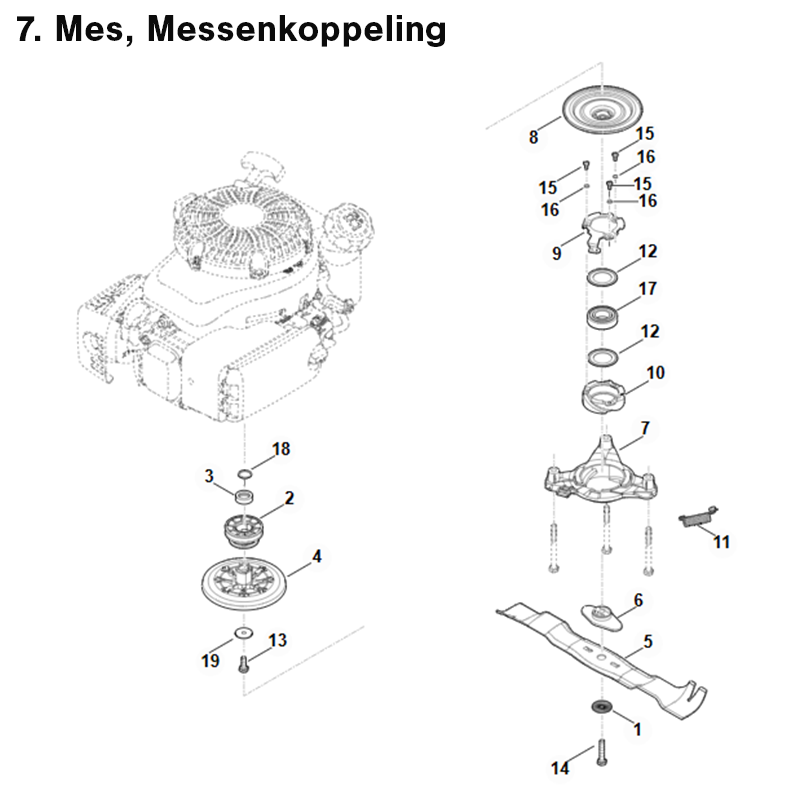

7. Mes, messenkoppeling

1. Veerring - 0000 702 6600
2. V-riempoelie compl. - 6364 700 2510
3. Afstandsbus - 6360 764 2801
4. Koppelingstrommel bovenstuk - 6364 160 2905
5. Mes - 6374 702 0110
6. Meenemer - 6364 702 0600
7. Koppelingsflens - 6378 160 0500
8. Onderstuk koppelingstrommel - 6378 160 2905
9. Hefboom - 6364 162 5000
10. Nokken - 6378 162 5100
11. Trekveer - 6364 162 7900
12. Ring - 6378 162 8800
13. Inbusbout 3/8"x1" - 9008 319 9066
14. Inbusbout M10x40 - 9008 348 2440
15. Snijbout M6x12 - 9039 488 1266
16. Borgring 6,4 - 9460 624 4028
17. Kogellager 6206-2RS1 - 9503 003 7073
18. Ronde keerring 22x3 - 9645 945 7692
19. Schotelveer 28x10,2x1,25 - 9485 648 1694

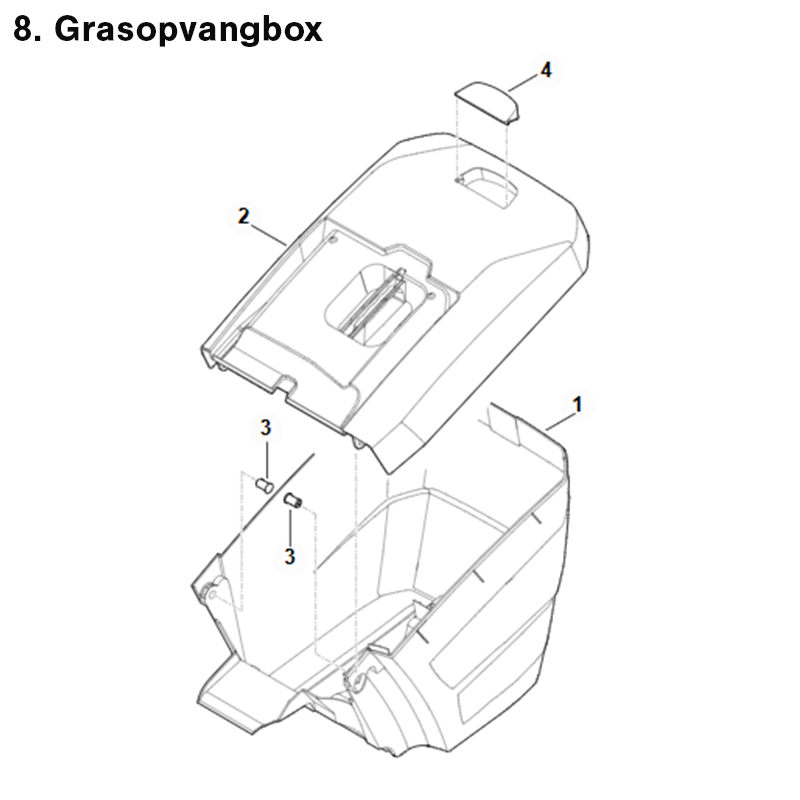

8. Grasopvangbox

Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Onderste gedeelte grasopvangbox - 6364 703 9606
2. Bovenste gedeelte grasopvangbox - 6364 760 2101
3. Pen - 6375 703 9010
4. Klep - 6375 708 8000
