STIHL RM 756 GS - onderdeeltekening
Ben je op zoek naar onderdelen voor de RM 756 GS? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.
Handleiding
Uitrusting

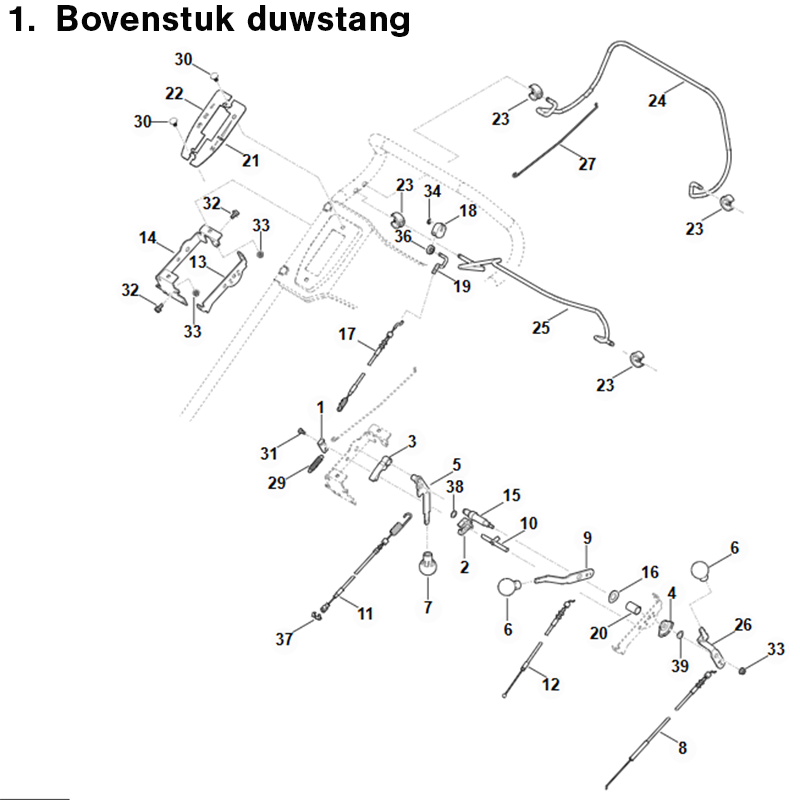

1. Bovenstuk duwstang
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Hefboom - 6375 162 5000
2. Blokkeerhefboom - 6375 162 6700
3. Blokkeerhendel - 6375 162 9202
4. Kliksegment - 6375 708 6220
5. Schakelhendel - 6378 760 1501
6. Knop - 6375 764 0700
7. Knop - 6375 764 0710
8. Gaskabel - 6378 180 1100
9. Schakelhendel - 6378 764 0230
10. Pen - 6378 700 6701
11. Kabel - 6378 700 7521
12. Kabel - 6378 700 7510
13. Houder links - 6378 703 6920
14. Houder rechts - 6378 703 6906
15. As - 6378 704 0900
16. Veerring 14 - 9323 630 0230
17. Kabel - 6378 700 7500
18. Geleiding - 6378 704 3510
19. Verstelelement - 6378 704 4011
20. Afstandsbus - 6378 763 0700
21. afdekplaat links - 6378 763 1600
23. Lagerstuk - 6364 763 4000
24. Schakelhendel - 6378 764 0201
25. Schakelhendel - 6378 764 0210
26. Schakelhendel - 6378 764 0220
27. Trekveer - 6378 764 1611
29. Trekveer - 6395 764 1600
30. Platkopbout M6x16 - 9027 068 1280
31. Snijbout M5x12 - 9039 488 0974
32. Snijbout M6x12 - 9039 488 0996
33. Inbusmoer M6 - 9216 261 0901
34. Borgring 5 - 9460 624 0500
36. Kogellager 626-2Z - 9503 003 9545
37. Pen - 9666 003 9050
38. Pasring 8x14x1,0 - 9296 021 1541
39. Veerring 10 - 9323 630 0200

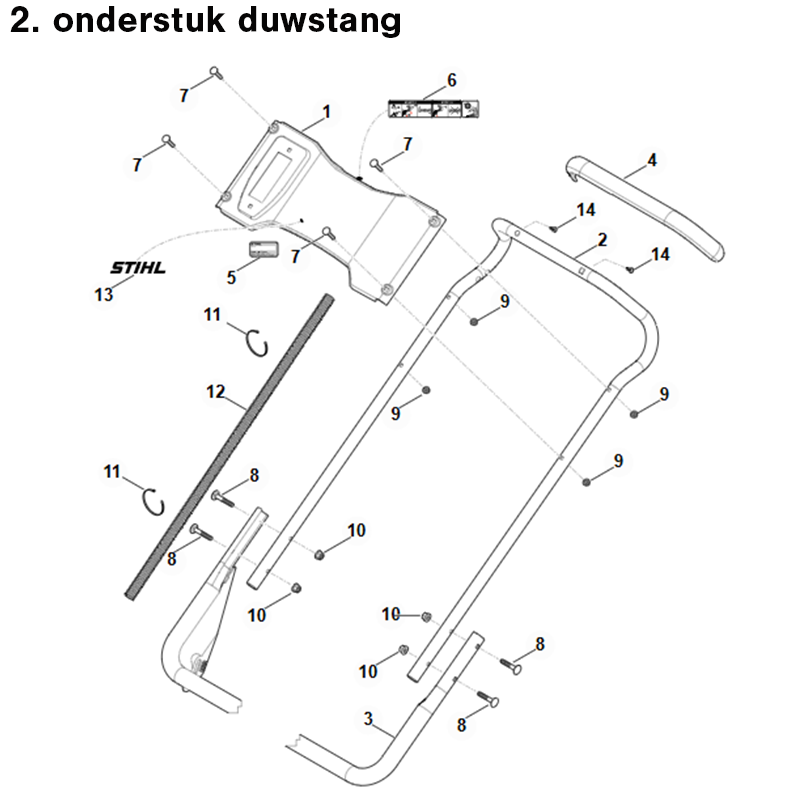

2. Onderstuk duwstang
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Paneel - 6378 703 2207
2. Bovenstuk duwstang - 6378 780 3096
3. Onderstuk duwstang - 6378 780 2805
4. Handgreep - 6378 790 0501
5. Machinenummerplaatje - 0000 967 3454
5. Typeplaatje RM 756.0 GS - 6378 967 1805
6. Sticker - 6378 967 4400
7. Platkopbout - 0000 951 8201
7. Platkopbout M6x35 - 9027 068 1380
8. Platkopbout M8x40 - 9027 068 1900
9. Inbusmoer M6 - 9216 261 0901
10. Inbusmoer M8 - 9216 261 1100
11. Kabelbinder - 0000 988 9209
12. Asbuis ø15x750 - 6378 766 0500
13. Sticker - 6364 967 4420
14. Snijbout P5x16 - 9104 007 4270

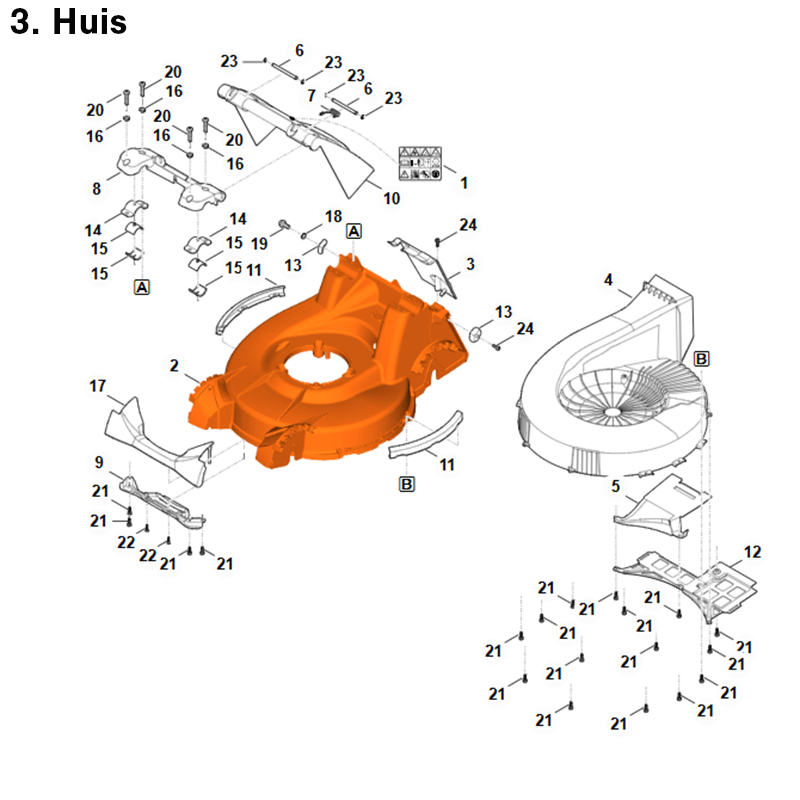

3. Huis
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Waarschuwingsinstructie - 0000 967 4470
3. Afdekking - 6378 701 3601
4. Maaikanaalinzetstuk - 6378 701 4300
5. Geleideplaat - 6378 701 4501
6. As - 6378 703 0900
7. Bladveer - 6378 703 5100
8. Houder - 6378 703 6910
9. Bumper - 6378 760 7301
10. Klep - 6378 700 2701
11. Stootstrip - 6378 706 7301
12. Beveiliging - 6378 706 8101
13. Beschermplaat - 6378 706 8200
14. Klem - 6378 708 0500
15. Lagerschaal - 6378 763 1300
16. Kraagbus - 6378 763 3200
17. Bumper - 6378 766 0200
18. Wigborgveerring NLX10 - 9488 630 0200
19. Inbusbout M10x25 - 9008 318 2390
20. Snijbout M8x40 - 9039 488 1850
21. Bout IS-TT6x20 - 9070 010 4430
21. Bout IS AP6x20 - 9076 611 4430
22. Snijbout P5x20 - 9104 007 4289
23. Borgring 6 - 9460 624 0600

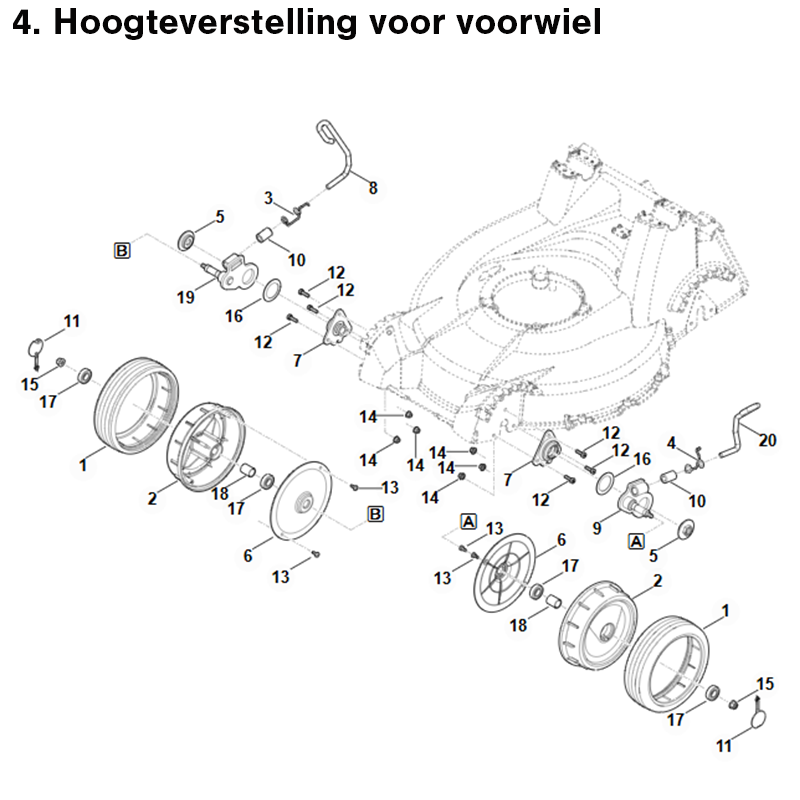

4. Hoogteverstelling voor, voorwiel
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Band - 6375 704 9520
3. Bladveer links - 6378 703 4900
4. Bladveer rechts - 6378 703 4905
5. Klembout - 6378 703 7500
6. Afdekking binnen - 6378 704 3610
7. Lagerblok - 6392 760 4900
8. Verstelhendel links - 6378 763 2901
9. Zwenkplaat - 6378 780 4900
10. Aanslagrubber - 6383 706 7000
11. Deksel - 6395 706 3410
12. Cilinderbout IS M6x20 - 9022 341 1300
13. Snijbout M5x12 - 9039 488 0974
14. Inbusmoer M6 - 9216 261 0901
15. Inbusmoer M8 - 9216 261 1100
16. Schotelveer 51,5x35,5x0,6 - 9485 648 4175
17. Kogellager 6002-2RS - 9503 003 5295
19. Zwenkplaat - 6378 780 4905
20. Verstelhendel rechts - 6378 763 2906
21. Wiel compl. - 6378 700 0416

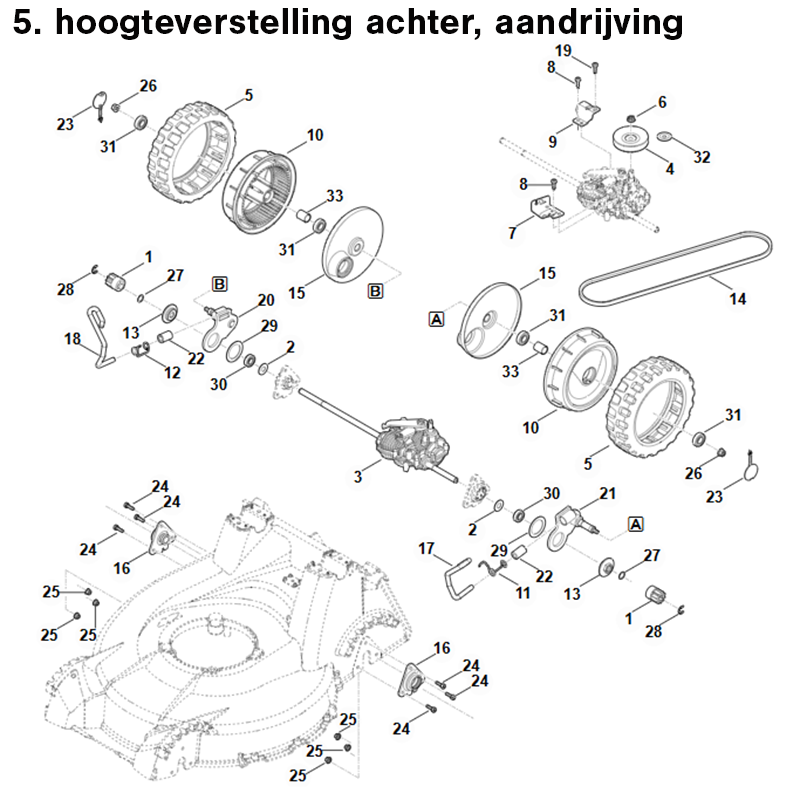

5. Hoogteverstelling achter, aandrijving
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Rondsel - 0000 704 7400
2. Beschermschijf - 6103 704 7910
3. Transmissie - 6378 640 0110
4. Set V-riempoelie - 6378 007 1000
5. Band - 6375 704 9500
7. Tegenhouder - 6378 764 6710
8. Snijbout M6x20 - 9039 488 1288
9. Houder - 6378 704 2710
11. Bladveer links - 6378 703 4900
12. Bladveer rechts - 6378 703 4905
13. Klembout - 6378 703 7500
14. V-riem - 6378 704 2110
15. Afdekking binnen - 6378 704 3600
16. Lagerblok - 6392 760 4900
17. Verstelhendel links - 6378 763 2901
18. Verstelhendel rechts - 6378 763 2906
19. Bout IS-TT6x20 - 9070 010 4430
20. Zwenkplaat - 6378 780 4900
21. Zwenkplaat - 6378 780 4905
22. Aanslagrubber - 6383 706 7000
23. Deksel - 6395 706 3410
24. Cilinderbout IS M6x20 - 9022 341 1300
25. Inbusmoer M6 - 9216 261 0901
26. Inbusmoer M8 - 9216 261 1100
27. Ring P12x18x0,5 - 9296 021 1608
28. Borgring 12x1 - 9455 621 1130
29. Schotelveer 51,5x35,5x0,6 - 9485 648 4175
30. Kogellager 6001-2TRS - 9503 003 5297
31. Kogellager 6002-2RS - 9503 003 5295

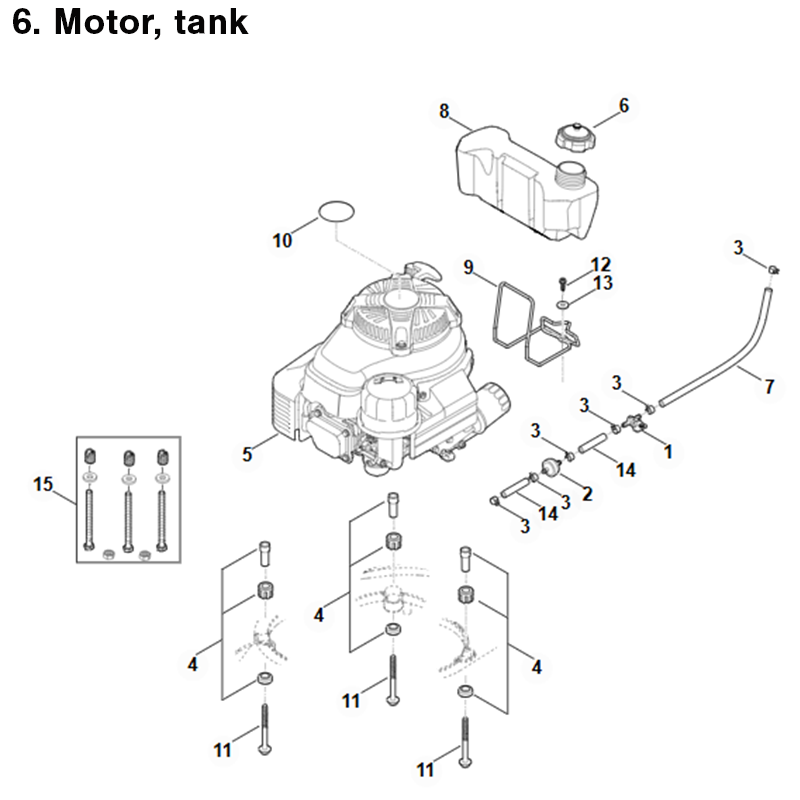

6. Motor, tank
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Brandstofkraan - 0000 350 1000
2. Brandstoffilter - 0000 358 1808
3. Slangklem - 0000 988 9100
4. Set trillingsdemper - 6375 007 1007
5. FJ180V-BM80 - 6378 011 1801
5. FJ180V-AM80 - 6378 011 1800
6. Tankdop - 6378 350 1500
7. Brandstofslang compl. - 6378 350 2700
8. Brandstoftank - 6378 351 0400
9. Houder - 6378 352 8200
11. Snijbout 3/8"x100 - 9039 488 9042
12. Bout IS-TT6x20 - 9070 010 4430
12. Bout IS AP6x20 - 9076 611 4430
13. Ring 6,4 - 9307 021 0140
15. Reparatieset (schroefdraadinzetstuk) - 0000 007 1800

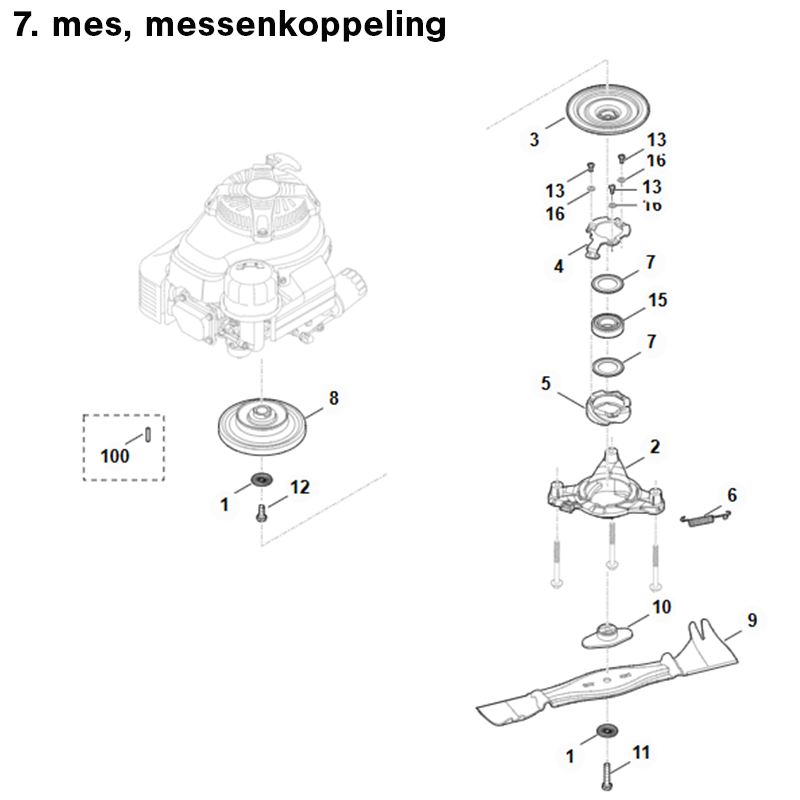

7. Mes, messenkoppeling
1. Veerring - 0000 702 6600
2. Koppelingsflens - 6378 160 0500
3. Koppelingstrommel - 6378 160 2901
3. Koppelingstrommel - 6378 160 2900
4. Hefboom - 6378 162 5000
5. Nokken - 6378 162 5100
6. Trekveer - 6378 162 7900
7. Ring - 6378 162 8800
8. V-riempoelie - 6378 700 2501
9. Mes - 6378 702 0100
10. Meenemer - 6378 702 0600
11. Inbusbout M10x50 - 9008 348 2460
12. Inbusbout 3/8"x1" - 9008 319 9066
13. Snijbout M6x12 - 9039 488 1266
15. Kogellager 6206-2RS1 - 9503 003 7073
16. Borgring 6,4 - 9460 624 4028
100. Pasveer 4,76x4,76x30 - 9471 435 0861

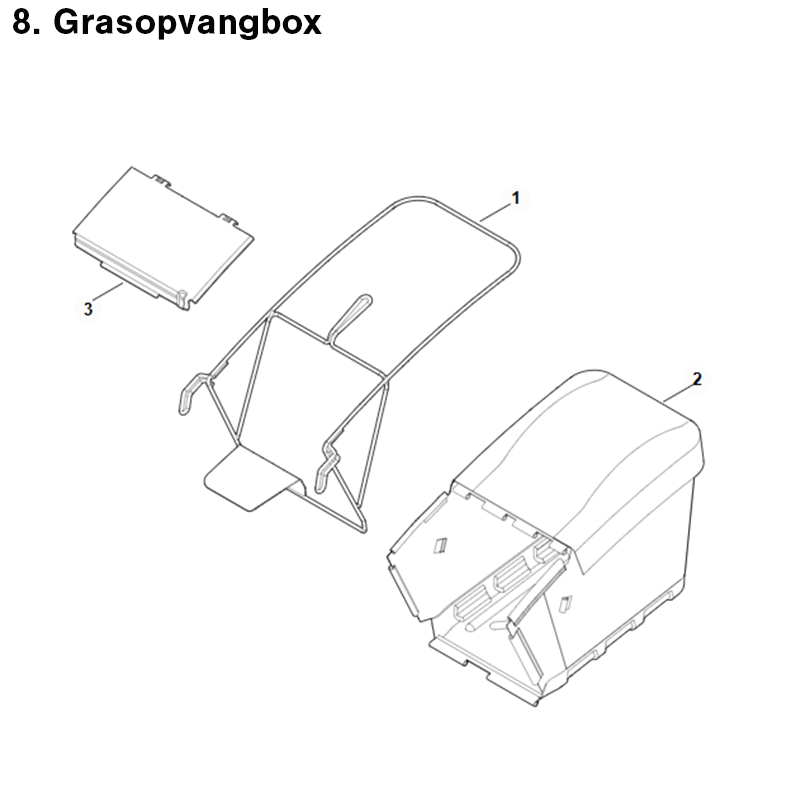

8. Grasopvangbox
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Frame - 6378 700 3101
2. Opvangbox (stof) - 6378 700 9702
3. Afdekking - 6378 706 0711
