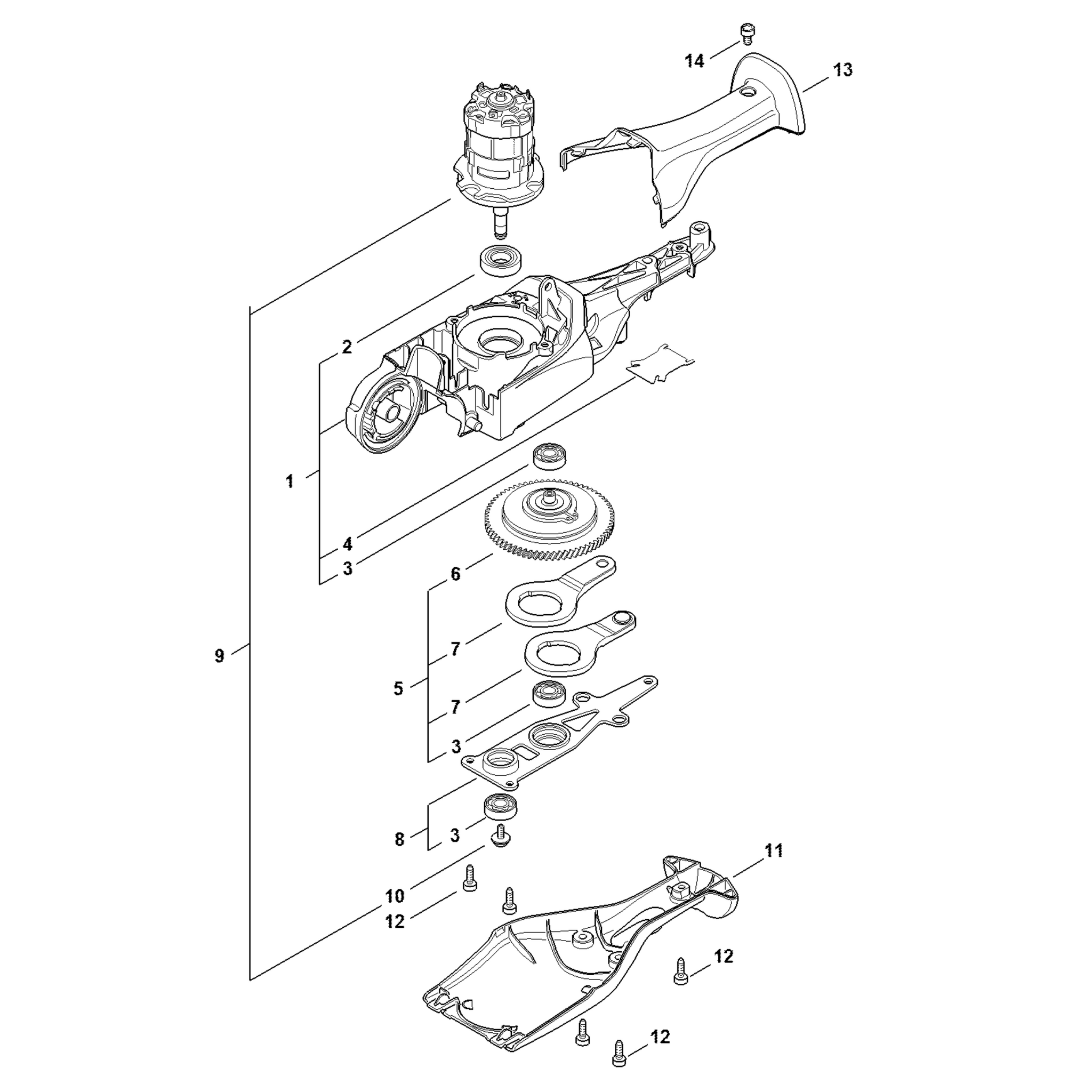

Ben je op zoek naar onderdelen voor de STIHL HLA 66? In de bovenstaande tekening vind je de beschikbare onderdelen van de aandrijfkop en E-motor. De onderdelen zijn genummerd, zodat je ze gemakkelijk in de onderdelenlijst kunt terugvinden. Klik op de afbeelding om deze te vergroten.

STIHL HLA 66 overzichtspagina

Heb je de onderdelen op de tekening gevonden? Door op de onderdeelnamen te klikken, ga je direct naar de juiste productpagina.

De onderdelen op deze tekening:

1. Aandrijfhuis - 4859 640 0515

2. Groefkogellager 61901-2Z - 9503 003 8058

3. Kogellager 607-2Z - 9503 003 9371

4. Aanloopplaat - 4859 642 4800

5. Aandrijfkop - 4851 640 0104

6. Excenter voor HSA 86 - 4851 640 1603

7. Drijfstang - 6460 642 6510

8. Lagerplaat - 4859 640 8400

9. Elektromotor - 4859 600 0202

10. Lenskopbout M4x6 - 9110 391 0615

11. Deksel aandrijving - 4859 641 0400

12. Cilinderkopbout IS-D4x8 - 9075 478 0630

13. Handgreepkom - 4859 791 0600

14. Cilinderkopbout IS-D4x8 - 9075 478 0630
