STIHL HSA 150 R - onderdeeltekening
Ben je op zoek naar onderdelen voor de HSA 150 R? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.
Handleiding
Uitrusting

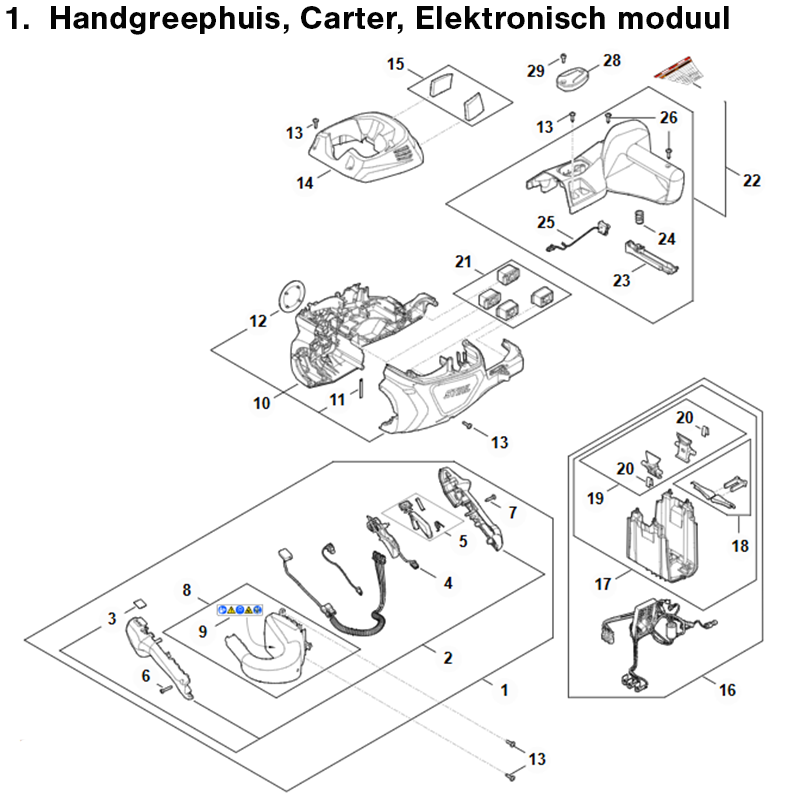

1. Handgreephuis, Carter, Elektronisch moduul
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
2. Handgreepkom - HA02 790 0611
3. Sticker - BA06 432 8300
4. Schakelhefboom - HA02 430 2101
5. Set bedieningselementen - HA02 007 3810
6. Cilinderbout IS P4x19 - 9074 478 3075
7. Cilinderkopbout IS-P4x16 - 9074 477 3025
8. Houder - HA02 790 5400
9. Waarschuwingssticker HSA 150 - HA02 967 7201
10. Carter HSA 150 - HA02 600 0811
11. Veer - HA02 791 3101
12. Typeplaatje HSA 150 R - HA02 967 1502
14. Afdekkap - HA02 602 0400
15. Filter - HA02 084 2600
16. Elektronisch moduul - HA02 430 1402
17. Accuschacht - HA02 400 9400
18. Verenset - HA02 007 1001
19. Blokkeerhendel - HA02 430 9800
20. Veer - 0000 997 2201
21. Set rubbers - HA02 007 4900
22. Handgreep - HA02 790 0310
23. Schakelbeugel - HA02 798 1600
25. Schakelaar - HA02 430 0502
28. Deksel - FA01 820 8000
29. Gehard staal, met Delta PT-schroefdraad - 9074 477 2980

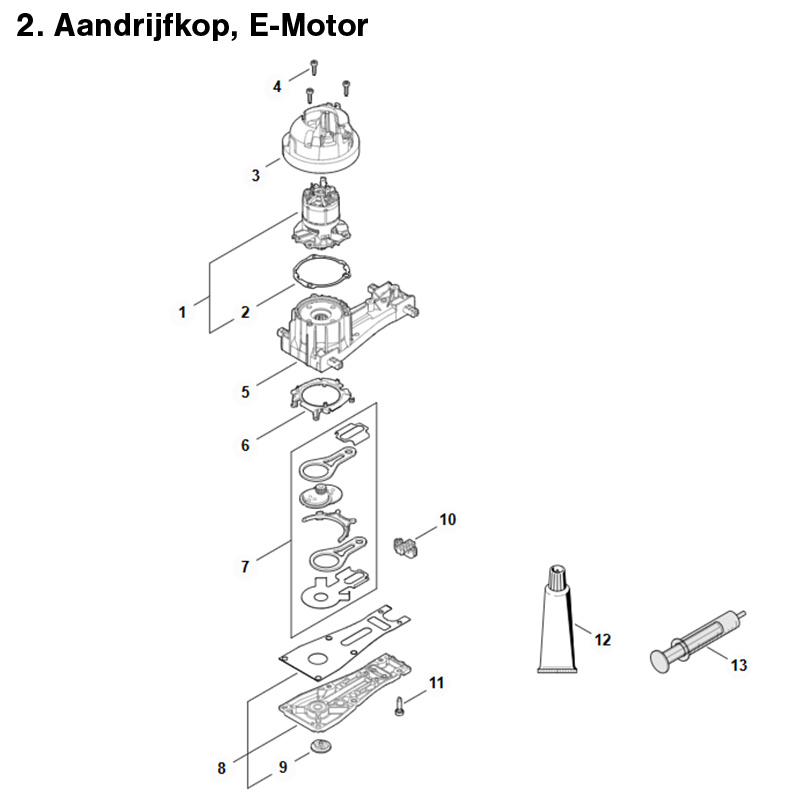

2. Aandrijfkop, E-motor
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Elektromotor - HA02 600 0204
2. Pakking - HA02 649 0302
3. Luchtgeleidekap - HA02 080 0901
4. Cilinderkopbout IS-D4x16 - 9075 478 3016
5. Planetair tandwielstelsel - HA02 640 0700
6. Deksel - HA02 641 0900
7. Set drijfstangen - HA02 760 7100
8. Deksel aandrijving R - HA02 640 5802
9. Afsluitknop - HA02 630 0800
10. Cilinderkopbout IS-D5x20 - 9075 478 4136
11. Pakking - 4237 649 0304
12. Multipurposevet (tube 80 g) - 0781 120 1109
13. Hogedrukpomp - 0000 890 2500

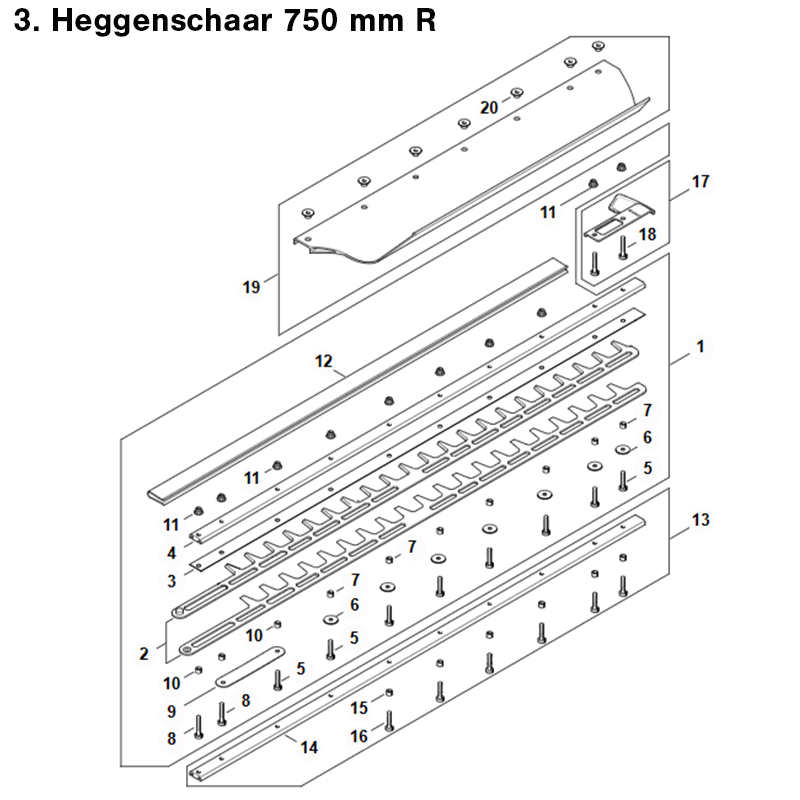

3. Heggenschaar 750 mm R
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Heggenschaar 750 mm /30" RE - HA02 710 5907
2. Mes 750 mm / 30" R - 4237 710 6057
3. Mesgeleideplaat 750 mm/30" R - 4237 713 2204
4. Cilinderkopbout IS-M5x25 - 9022 371 1050
5. Ring - 4237 958 0500
6. Huls 8 x 5,62 mm - 4237 641 4901
7. Cilinderkopbout IS-M5x30 - 9022 341 1070
8. Geleider 750 mm / 30" R - 4237 641 4604
10. Huls 5,57 mm - 4237 711 2501
11. Zeskantmoer M5-10 - 9216 263 0710
12. Mesbeschermer 750 mm / 30" R - 4237 790 9210
13. Afstelset instelbare messpeling 750 mm - 4237 007 1009
14. Geleider 750 mm / 30" R - 4237 740 6505
15. Huls 8 x 4,5 mm - 4237 641 4902
16. Cilinderkopbout IS-M5x25 - 4237 716 0400
17. Zaagbladbeschermer - 4237 790 9801
19. Vangplaat 750 mm R - 4237 740 3306
20. Bus - 0000 963 1303
