STIHL HSE 52 - onderdeeltekening
Ben je op zoek naar onderdelen voor de HSE 52? In de bovenstaande fotoselectie vind je diverse onderdeel tekeningen waarin je alle beschikbare onderdelen kunt bekijken. De onderdelen zijn genummerd, zodat je ze gemakkelijk bij de uitrusting lijst kan selecteren. Klik op de afbeelding om deze te vergroten.
Handleiding
Uitrusting

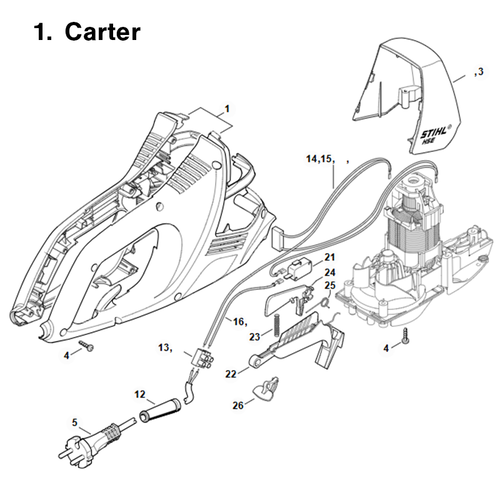

1. Carter
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Carter - 4818 600 0800
3. Afdekkap HSE 52 - 4818 600 3501
4. Snijbout P4x16 - 9104 003 8736
5. Aansluitkabel EUR - 6010 440 2010
12. Kabelbeveiliging - 6010 431 2400
13. Klem - 6010 431 3000
14. Kabelboom - 4818 440 3002
15. Kabelboom - 4818 440 3000
16. Kabel - 4818 440 1900
21. Schakelaar - 4818 435 0300
22. Schakelhefboom - 4818 430 2100
23. Drukveer - 4812 716 2401
24. Schakelhendelblokkering - 4818 435 6300
25. Knieveer - 4812 435 2100
26. Blokkeerhendel - 4812 435 7300

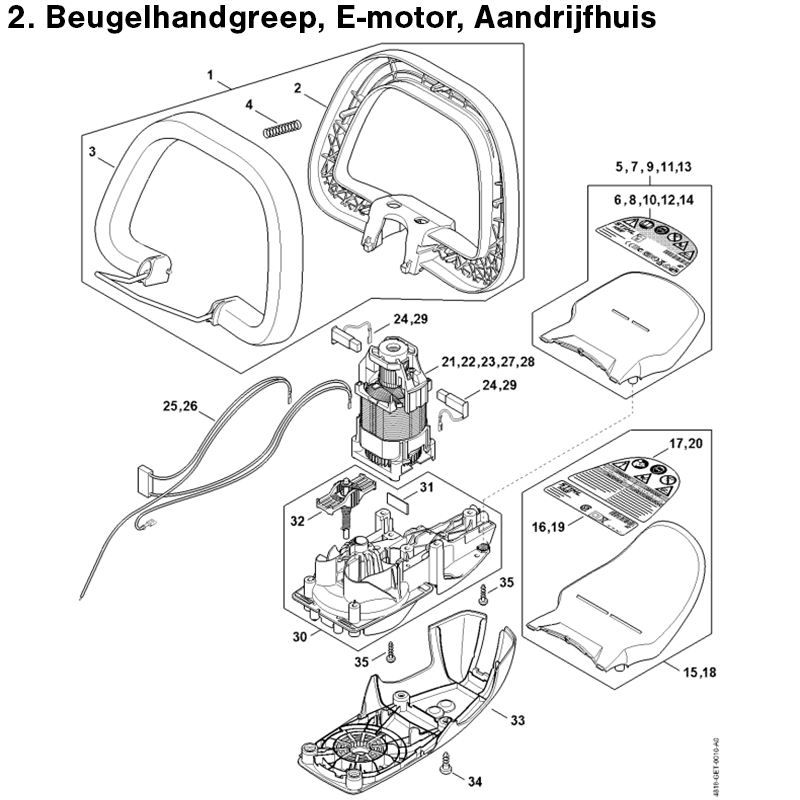

2. Beugelhandgreep, E-motor, Aandrijfhuis
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Beugelhandgreep - 4818 790 1201
2. Beugelhandgreep - 4851 791 2300
4. Drukveer - 6460 716 2400
7. Handbeschermer - 4818 790 9111
8. Typeplaatje HSE 52 - 4818 967 1801
23. Elektromotor 230 V/50 Hz - 4818 600 0253
24. Koolborstel - 4812 600 2700
26. Kabelboom - 4818 440 3002
28. Elektromotor (0,5 kW) - 6010 600 0205
29. Set koolborstels - 6010 007 1049
30. Aandrijfhuis - 4818 640 0500
31. Steunplaat - 6460 642 5100
32. Koppelingspen - 4818 640 6100
33. Deksel aandrijving - 4818 640 5800
34. Bout IS P5x16 - 9074 477 4130
35. Snijbout P4x16 - 9104 003 8736

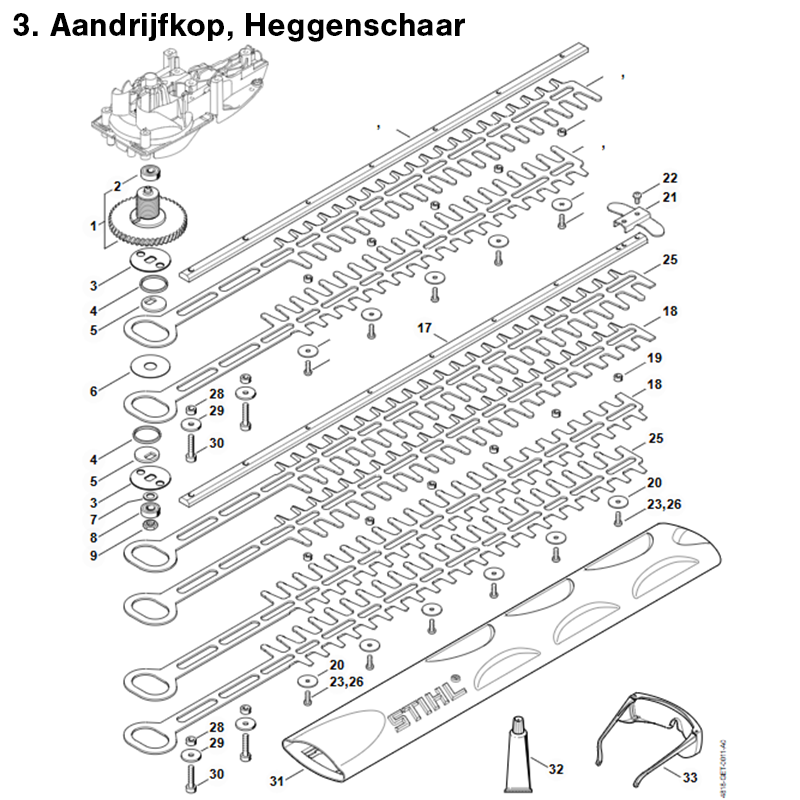

3. Aandrijfkop, heggenschaar
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Aandrijfas - 4818 640 2400
2. kogellager 607-2Z - 9503 003 9371
3. Meenemerring - 4818 642 3901
4. Glijring - 6010 642 4000
5. Excentriekschijf - 6010 642 9400
6. Aanloopring - 4818 642 8702
7. pasring 8x14x1,0 - 9296 021 1541
8. Groefkogellager 698-2Z - 9503 003 9892
9. Zeskantmoer M8x1 - 9208 260 1142
17-23. Heggenschaar 500 mm / 20" - 4818 710 5901
17. Geleider 500 mm - 4818 641 4603
18. Mes 500 mm / 20" - 4818 710 6051
19. Glijstuk - 4818 648 6702
20. Ring - 9298 003 3540
21. Zaagbladbeschermer - 4818 792 9000
22. Cilinderkopbout IS-D4x8 - 9075 478 0630
23. Zelftapper M4x12 - 9039 488 0652
26. Cilinderkopbout IS-D4x12 - 9075 478 2995
28. Huls - 4818 641 4901
29. Ring - 4237 958 0500
30. Cilinderkopbout IS-D5x28 - 9075 478 4175
31. Mesbeschermer 500 mm / 20" - 0000 792 9600
32. Multipurposevet (tube 80 g) - 0781 120 1109
33. Veiligheidsbril - 0000 884 0307

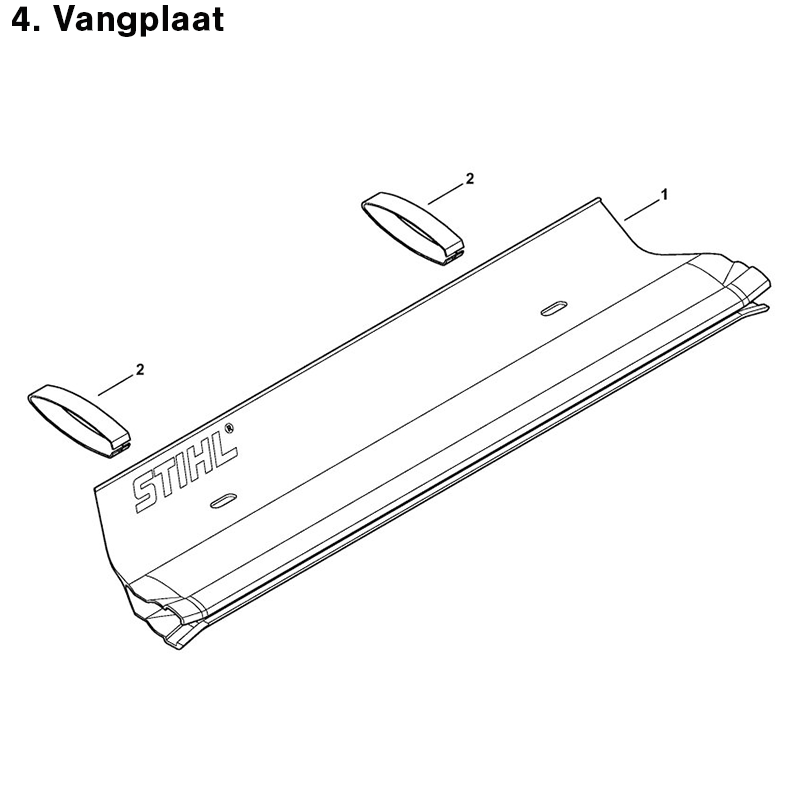

4. Vangplaat
Heb je de onderdelen op de foto gevonden? Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.
1. Vangplaat 500 mm / 20" - 4859 740 3300
2. Klem - 4859 748 0400
