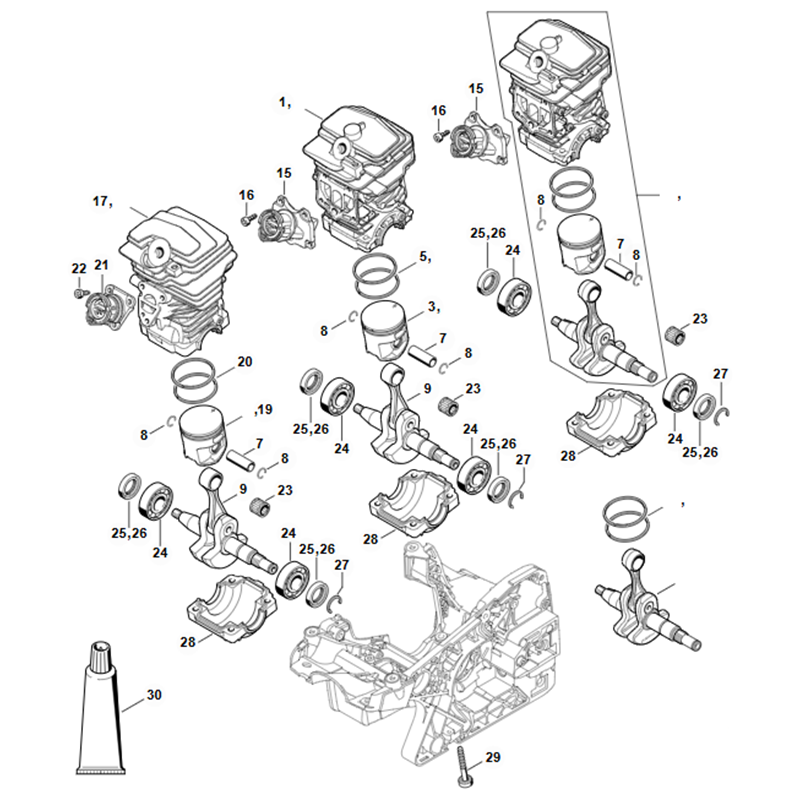

Ben je op zoek naar onderdelen voor de MS 231? Hierboven zie je de onderdelentekening van een specifieke categorie binnen de machine. Elk onderdeel is genummerd, zodat je snel en eenvoudig kunt vinden wat je nodig hebt.
Klik op de afbeelding om deze te vergroten.

Zoek je een andere onderdelentekening? Ga dan terug naar de STIHL MS 231 overzichtspagina

Door te klikken op de onderdeelnamen, word je direct naar de juiste productpagina geleid.

1. Cilinder m. zuiger Ø 42,5 mm - 1143 020 1205
3. Zuiger Ø 42,5 mm - 1143 030 2013
5. Zuigerveer Ø 42,5x1,2 mm - 1143 034 3009
7. Zuigerpen 10x8x27,88 - 1143 034 1500
8. Veerring 10 - 9463 650 1000
9. Krukas - 1143 030 0401
15. Spruitstuk - 1143 140 2501
16. Cilinderkopbout IS-D4x12 - 9075 478 3012
17. Cilinder m. zuiger Ø 41,5 mm - 1143 020 1201
19. Zuiger Ø 41,5 mm - 1143 030 2005
21. Spruitstuk - 1143 140 2500
23. Naaldkrans 10x14x12,5 - 9512 003 2331
24. Groefkogellager 6202 - 9503 003 0340
25. Keerring 15x25x5 - 9639 951 1584
26. Keerring 15x25x5 - 9638 003 1581
27. Borgveer 15x1 - 9468 621 1520
28. Carterpan - 1143 021 2502
29. Cilinderkopbout IS-D5,3x43 - 9075 478 4197
30. Afdichtmiddel Dirko HT rood - 0783 830 2000
